Design von ein Verdichter- und Verflüssigerregelung

Vorgangsweise:

1. Fertigen Sie eine Skizze der aktuellen Anlage an.
2. Kontrollieren Sie, ob die Reglerfunktionen für die gewünschte
Anwendung ausreichen.
3. Überlegen Sie, welche Anschlüsse vorgenommen werden
müssen.
4. Benutzen Sie ein Planungsschema. / Notieren Sie alle Anschlüs-
se./ Zusammenzählen.
5. Sind am Reglermodul ausreichend Anschlüsse vorhanden? -
Wenn nicht, lässt sich dies durch Änderung eines Ein/Aus-Ein-
gangssignals von einem Spannungssignal in ein Kontaktsignal
erzielen, oder ist ein Ausbaumodul vorzusehen?
6. Beschließen Sie, welche Ausbaumodule angewandt werden
sollen.
7. Kontrollieren Sie, ob die Begrenzungen eingehalten werden.
8. Berechnen Sie die Gesamtlänge der Module.
9. Verkoppeln der Module.
10. Die Anschlussstellen sind festzulegen.
11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia-
gramm an.
12. Spannungsversorgung / Trafogröße.
1

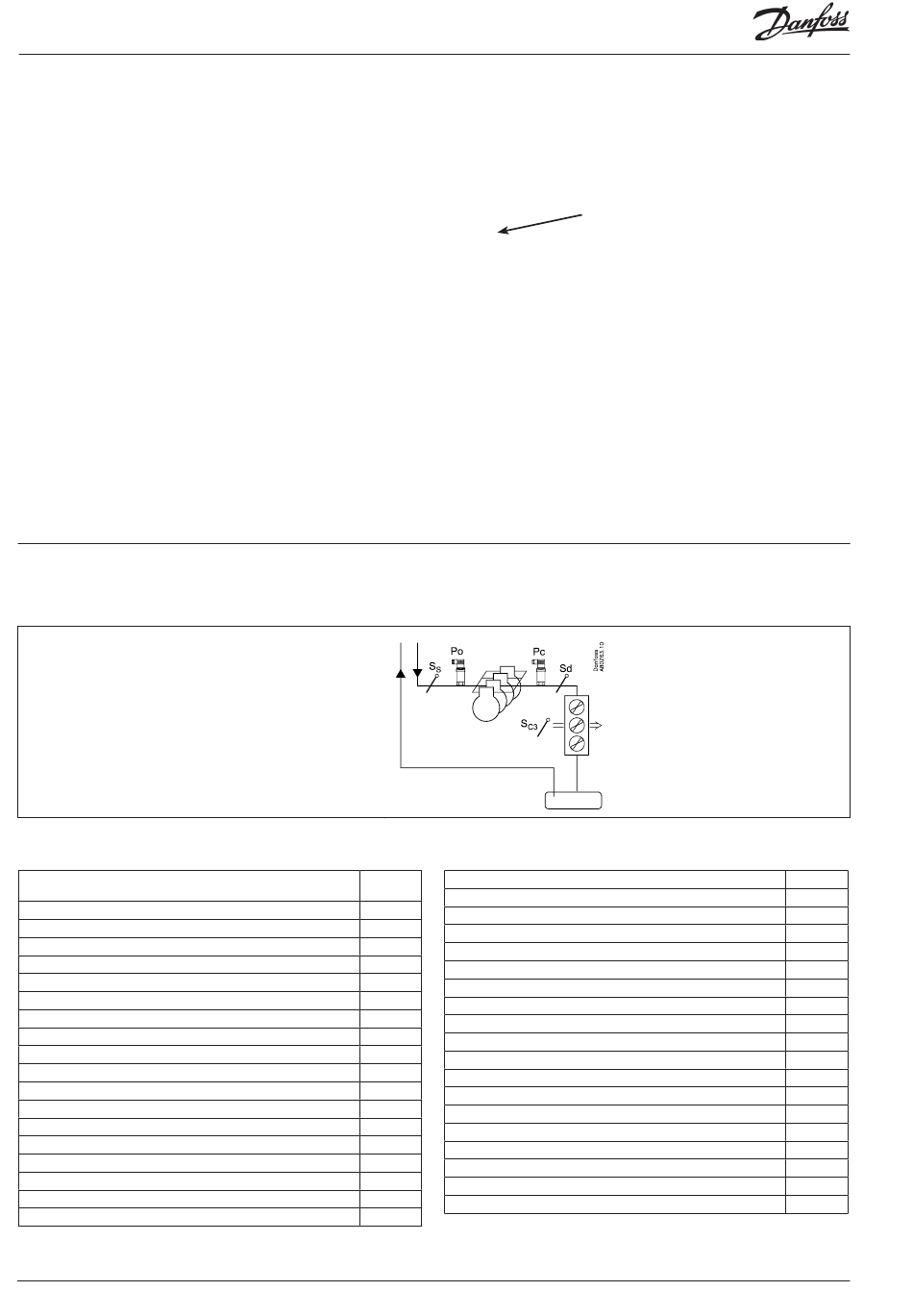

Skizze

Fertigen Sie eine Skizze der aktuellen Anlage an.
2
Verdichter und Verflüssigerfunktionen
Anwendung
Sowohl Verdichtergruppe als Verflüssigergruppe
Booster Gruppe
Parallel Verdichter
Regelung von Verdichterleistung
Regelungsfühler. P0
PI-Regelung
Max. Anzahl Verdichter stufen: MT+IT / LT
Max. Anzahl Entlastungen je Verdichter
Gleiche Verdichterleistungen
Unterschiedliche Verdichterleistungen
Drehzahlregelung von 1 oder 2 Verdichtern
Betriebszeitausgleich
Min. Wiedereinschaltzeit
Min. On-zeit
Ejektor-Regelung
Flüssigkeitseinspritzung in die Saugleitung
Externer start/stop von Verdichtern
32
AK-PC
782A
x
x
x
x
x
8 / 4
3
x
x
x
x
x
x
x
x
x
Leistungsregler RS8HL203 © Danfoss 2017-11
Folge diese 12
Punkte.
Öl management
Sammlerdruckregelung
Ölstandsüberwachung im Sammler
Steuerung des Ölstands im Ölabscheider
Saugdruck Sollwert
Übersteuerung durch P0-Optimierung
Übersteuerung durch "Nacht-anhebung"
Übersteuerung durch "0 -10 V signal"
Regelung der Verflüssigerleistung
Regelungsfühler. Entweder: Sgc oder S7
Stufen-Schaltung
Max. Anzahl Stufen
Drehzahl-Regelung
Stufen- und Drehzahl-regelung
Drehzahl-Regelung 1. Stufe
Begrenzung der Drehzahl während des Nachtbetriebs
Wärmerückgewinnungsfunktion für Leitungswasser Regelung
Wärmerückgewinnungsfunktion für Heizung
Regelung des Gas Kühlers (Hoch Druck Ventil) Evtl. Parallelventil
x
x
x
x
x
x
x
x
8
x
x
x
x
x
x
x
