Design von ein Überwachung
Vorgangsweise:
1. Fertigen Sie eine Skizze der aktuellen Anlage an.
2. Kontrollieren Sie, ob die Reglerfunktionen für die gewünschte
Anwendung ausreichen.
3. Überlegen Sie, welche Anschlüsse vorgenommen werden
müssen.
4. Benutzen Sie ein Planungsschema. / Notieren Sie alle Anschlüs-
se./ Zusammenzählen.
5. Sind am Reglermodul ausreichend Anschlüsse vorhanden? -
Wenn nicht, lässt sich dies durch Änderung eines Ein/Aus-Ein-
gangssignals von einem Spannungssignal in ein Kontaktsignal
erzielen, oder ist ein Ausbaumodul vorzusehen?
6. Beschließen Sie, welche Ausbaumodule angewandt werden
sollen.
7. Kontrollieren Sie, ob die Begrenzungen eingehalten werden.
8. Berechnen Sie die Gesamtlänge der Module.
9. Verkoppeln der Module.
10. Die Anschlussstellen sind festzulegen.
11. Fertigen Sie ein Anschlussdiagramm oder ein Symboldia-
gramm an.
12. Spannungsversorgung / Trafogröße.
1
Skizze

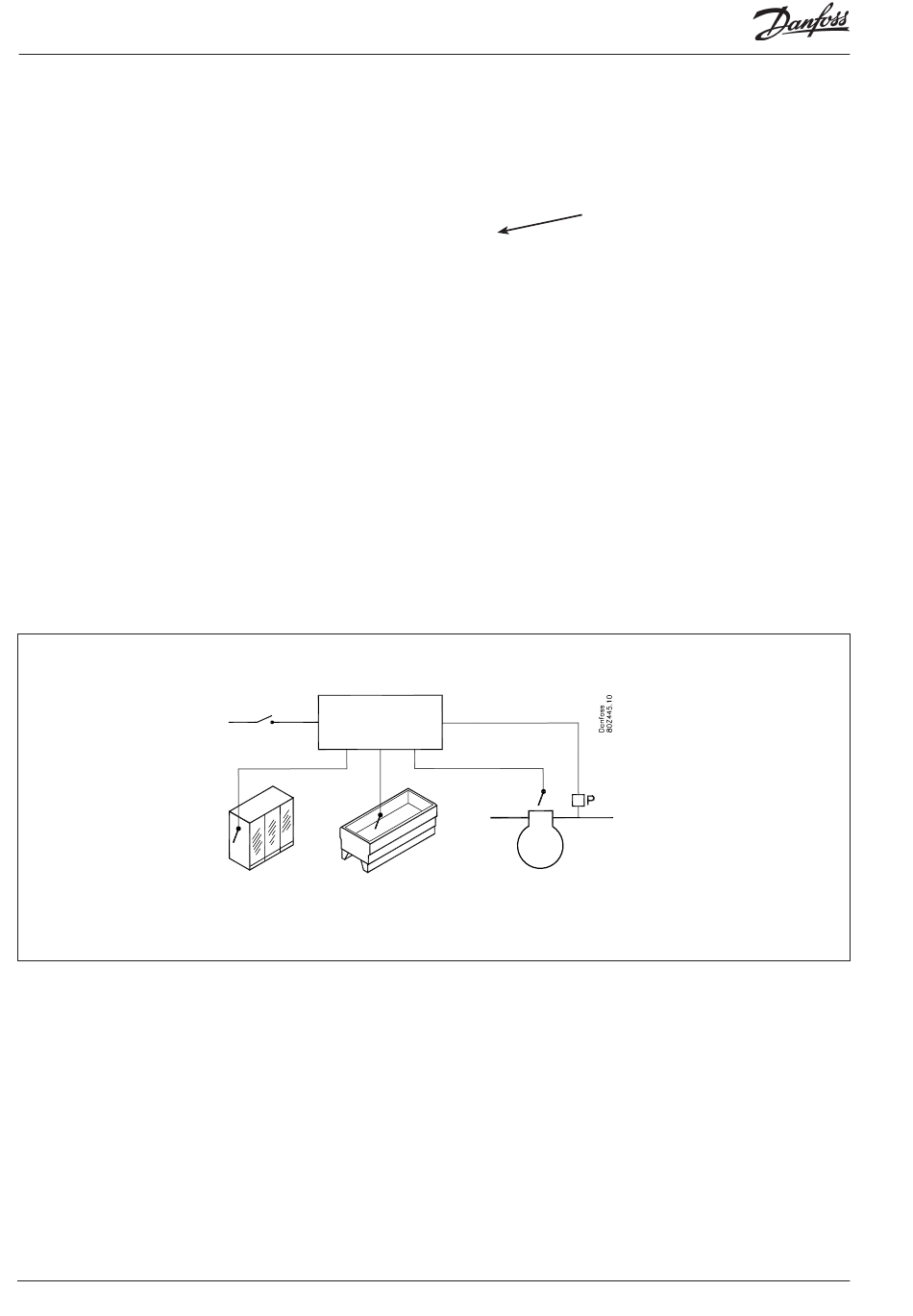

Fertigen Sie eine Skizze der aktuellen Anlage an.
30
