Français
1 groupe de produits
I
NDICATIF
SB . . . . . . . . . . bloc d'interfaces
2 modèle (côté du montage)
I
NDICATIF
P . . . . . . . . . . . du côté de l'échantillon
T . . . . . . . . . . . du côté du système d'essai
3 Type
I
NDICATIF
HF . . . . . . . . . . Bloc haute fréquence
HS . . . . . . . . . . Bloc haute intensité
LL . . . . . . . . . . Bloc de conduit de lumière
MB. . . . . . . . . . Bloc mixte
PN . . . . . . . . . . Bloc pneumatique
SI. . . . . . . . . . . Bloc de signalisation
SO . . . . . . . . . . Bloc spécial
4 Nombre de pôles possibles
I
NDICATIF
xxx. . . . . . . . . . Nombre de pôles des blocs à équipement simple
xxx/xxx/xxx . . . Nombre de pôle des blocs mixtes
5 Valeur ou caractéristique
I
NDICATIF
DM/DKx,x . . . . Diamètre de la gaine ou du cœur (DM ou DK) du câbles optiques en mm
OHx . . . . . . . . . Modèle de l'optical head sur les blocs LL
PKx . . . . . . . . . Diamètre intérieur du tuyau de raccordement pneumatique, PK3 par
xGHz . . . . . . . . plage de fréquences maximales des blocs HF
xxxA . . . . . . . . ampérage maximum pour 1 broche sur les blocs HS ou SI
xxx/xxx/... . . . . Valeurs des blocs mixtes, (par exemple 4A/2GHz/16A)
6 Nombre de pôles équipés
I
NDICATIF
pas d'indicationsAvec équipement complet
xx. . . . . . . . . . . Avec équipement partiel
7 Autres modèles
I
NDICATIF
A . . . . . . . . . . . Barrage (blocs PN uniquement)
N . . . . . . . . . . . Faible résistance
Plan . . . . . . . . . Pièce avec surface de contact plane
©
INGUN, sous réserve d'erreurs et de modifications techniques

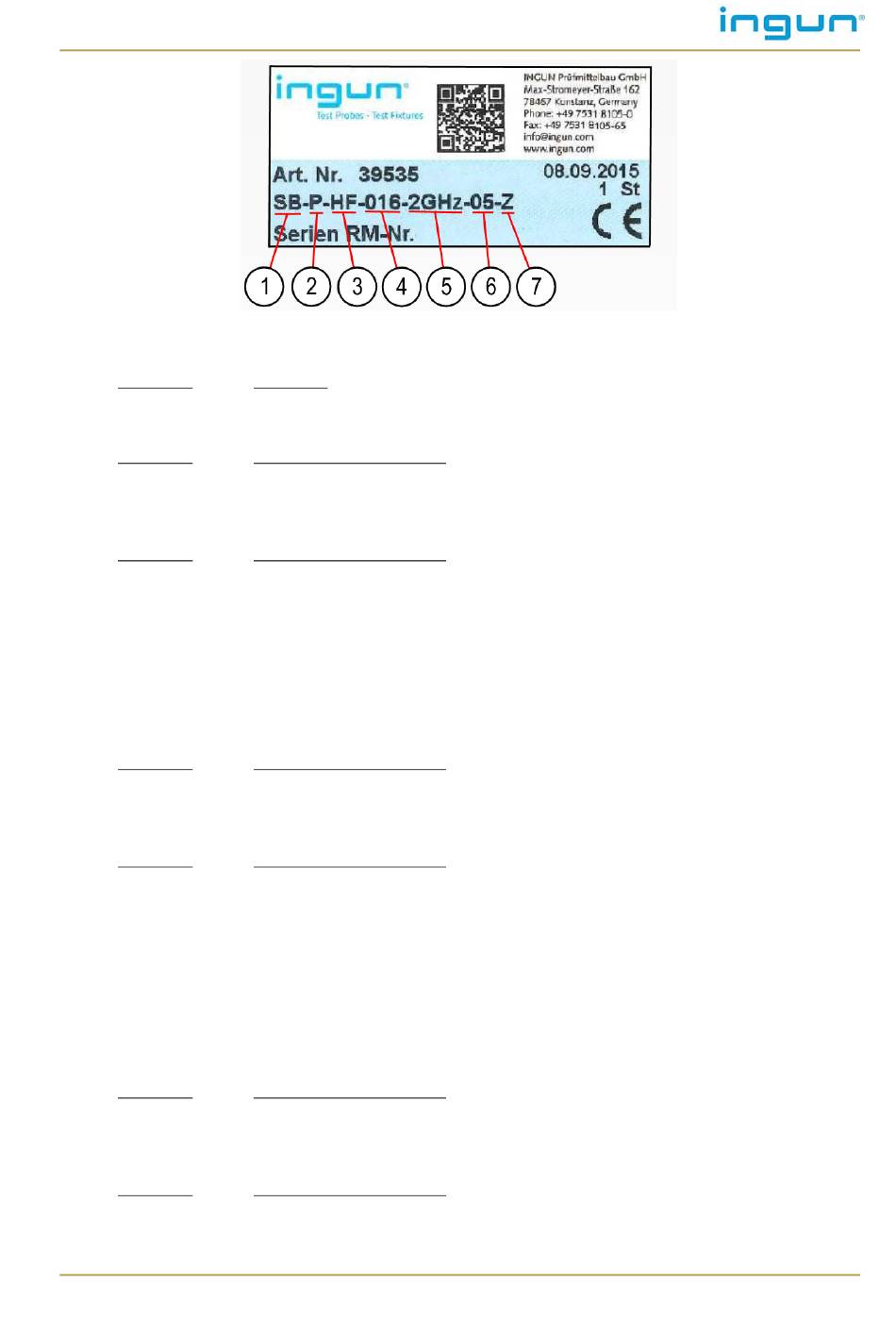

Exemple : Plaque signalétique d'un bloc d'interfaces
APPAREIL
'
VARIANTE DE L APPAREIL
'
VARIANTE DE L APPAREIL
'
VARIANTE DE L APPAREIL
'
VARIANTE DE L APPAREIL
sur les blocs LL
exemple sur les blocs PN
'
VARIANTE DE L APPAREIL
'
VARIANTE DE L APPAREIL
