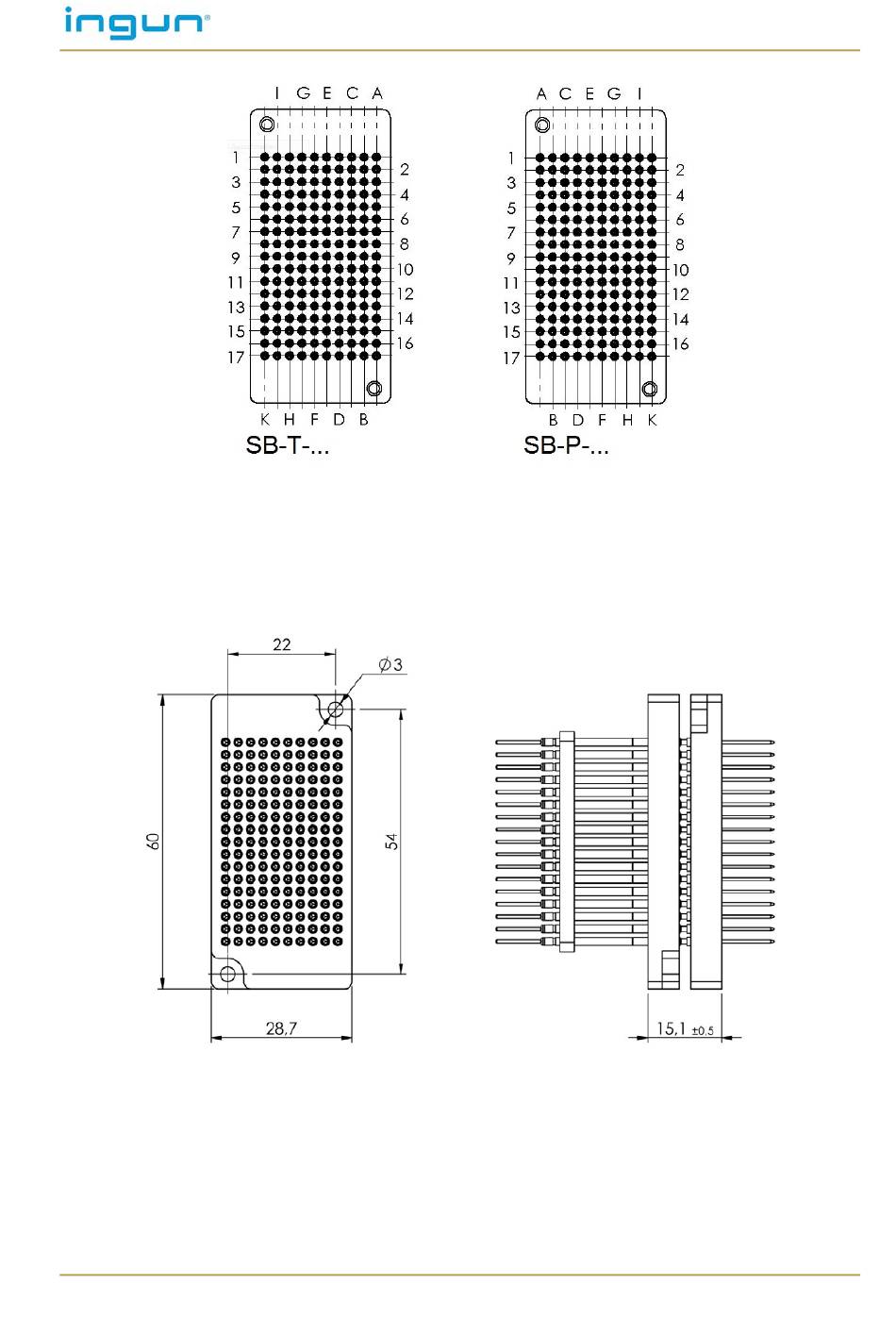

5.2) Esquema de conexión
Esquema de conexión contemplado desde el lado del cableado
En todos los bloques de interfaces, las filas verticales se denominan con letras y las horizontales,
con números. La secuencia comienza en el extremo superior izquierdo en el bloque de interfaces
del lado del dispositivo examinado y en el extremo superior derecho del bloque de interfaces del
lado del sistema de prueba (visto en ambos casos desde el lado del cableado).
5.3) Dimensiones de montaje (en mm)
Las dimensiones de montaje son iguales para todos los bloques de interfaces.
6)

Manejo

Los bloques de interfaces se emplean como medio operativo eléctrico y el usuario no los mane -
jará de forma directa.
©
67 INGUN, se reserva el derecho a efectuar errores y realizar modificaciones técnicas
Dimensiones de montaje
