Slovensky

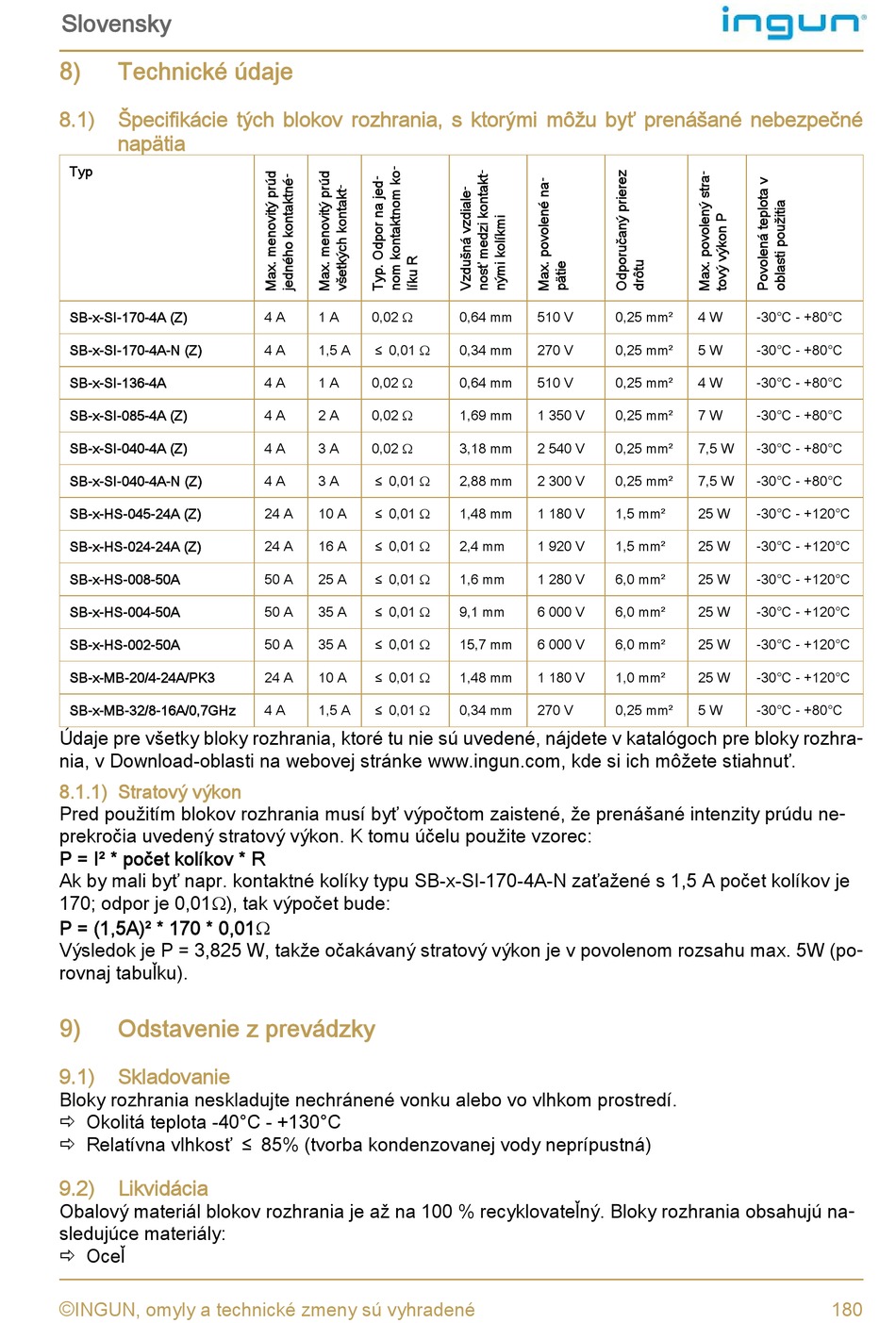

8) Technické údaje
8.1) Špecifikácie tých blokov rozhrania, s ktorými môžu byť prenášané nebezpečné
napätia
Typ
SB-x-SI-170-4A (Z)
SB-x-SI-170-4A-N (Z)
SB-x-SI-136-4A
SB-x-SI-085-4A (Z)
SB-x-SI-040-4A (Z)
SB-x-SI-040-4A-N (Z)
SB-x-HS-045-24A (Z)
SB-x-HS-024-24A (Z)
SB-x-HS-008-50A
SB-x-HS-004-50A
SB-x-HS-002-50A
SB-x-MB-20/4-24A/PK3
SB-x-MB-32/8-16A/0,7GHz
Údaje pre všetky bloky rozhrania, ktoré tu nie sú uvedené, nájdete v katalógoch pre bloky rozhra -
nia, v Download-oblasti na webovej stránke www.ingun.com, kde si ich môžete stiahnuť.
8.1.1) Stratový výkon
Pred použitím blokov rozhrania musí byť výpočtom zaistené, že prenášané intenzity prúdu ne -
prekročia uvedený stratový výkon. K tomu účelu použite vzorec:
P = I² * počet kolíkov * R
Ak by mali byť napr. kontaktné kolíky typu SB-x-SI-170-4A-N zaťažené s 1,5 A počet kolíkov je
170; odpor je 0,01), tak výpočet bude:
P = (1,5A)² * 170 * 0,01
Výsledok je P = 3,825 W, takže očakávaný stratový výkon je v povolenom rozsahu max. 5W (po -
rovnaj tabuľku).
9) Odstavenie z prevádzky
9.1) Skladovanie
Bloky rozhrania neskladujte nechránené vonku alebo vo vlhkom prostredí.
 Okolitá teplota -40°C - +130°C
 Relatívna vlhkosť ≤ 85% (tvorba kondenzovanej vody neprípustná)
9.2) Likvidácia
Obalový materiál blokov rozhrania je až na 100 % recyklovateľný. Bloky rozhrania obsahujú na -
sledujúce materiály:
 Oceľ
©
INGUN, omyly a technické zmeny sú vyhradené
4 A 1 A 0,02 
4 A 1,5 A ≤ 0,01 
4 A 1 A 0,02 
4 A 2 A 0,02 
4 A 3 A 0,02 
4 A 3 A ≤ 0,01 
24 A 10 A ≤ 0,01 
24 A 16 A ≤ 0,01 
50 A 25 A ≤ 0,01 
50 A 35 A ≤ 0,01 
50 A 35 A ≤ 0,01 
24 A 10 A ≤ 0,01 
4 A 1,5 A ≤ 0,01 
0,64 mm 510 V 0,25 mm²
0,34 mm 270 V 0,25 mm²
0,64 mm 510 V 0,25 mm²
1,69 mm 1 350 V 0,25 mm²
3,18 mm 2 540 V 0,25 mm²
2,88 mm 2 300 V 0,25 mm²
1,48 mm 1 180 V 1,5 mm²
2,4 mm 1 920 V 1,5 mm²
1,6 mm 1 280 V 6,0 mm²
9,1 mm 6 000 V 6,0 mm²
15,7 mm 6 000 V 6,0 mm²
1,48 mm 1 180 V 1,0 mm²
0,34 mm 270 V 0,25 mm²
4 W -30°C - +80°C
5 W -30°C - +80°C
4 W -30°C - +80°C
7 W -30°C - +80°C
7,5 W -30°C - +80°C
7,5 W -30°C - +80°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
5 W -30°C - +80°C
180
