Русский
4 крепежный болт
2.1) Обозначение продукта - различных интерфейсных блоков
На упаковке интерфейсных блоков приведена соответствующая фирменная табличка.
1 Группа продуктов
О
БОЗНАЧЕНИЕ
SB . . . . . . . . . . интерфейсный блок
2 исполнение (сторона установки)
О
БОЗНАЧЕНИЕ
P . . . . . . . . . . . со стороны испытуемого образца
T . . . . . . . . . . . со стороны системы тестирования
3 тип
О
БОЗНАЧЕНИЕ
HF . . . . . . . . . . высокочастотный блок
HS . . . . . . . . . . многоамперный блок
LL . . . . . . . . . . оптоволоконный блок
MB. . . . . . . . . . комбинированный блок
PN . . . . . . . . . . пневматический блок
SI. . . . . . . . . . . сигнальный блок
SO . . . . . . . . . . специальный блок
4 количество возможных полюсов
О
БОЗНАЧЕНИЕ
xxx. . . . . . . . . . количество полюсов для блоков с простым оснащением
xxx/xxx/xxx . . . количество полюсов для комбинированных блоков
5 значение или параметры
О
БОЗНАЧЕНИЕ
DM/DKx,x . . . . диаметр оболочки или внутренний диаметр (DM или DK) световода в
OHx . . . . . . . . . тип оптической головки для LL-блока
PKx . . . . . . . . . внутренний диаметр пневматического соединительного рукава, на -
xGHz . . . . . . . . (ГГц) макс. Диапазон частот для HF-блока
xxxA . . . . . . . . (A) макс. Сила тока для 1 контактного штифта для HS- или SI-блока
xxx/xxx/... . . . . значения для комбинированных блоков, (напр., 4 A / 2 ГГц / 16A)
6 количество возможных полюсов
О
БОЗНАЧЕНИЕ
данных нет . . . При полном оснащении
xx. . . . . . . . . . . при частичном оснащении
©
INGUN, сохраняется право на ошибки и технические изменения

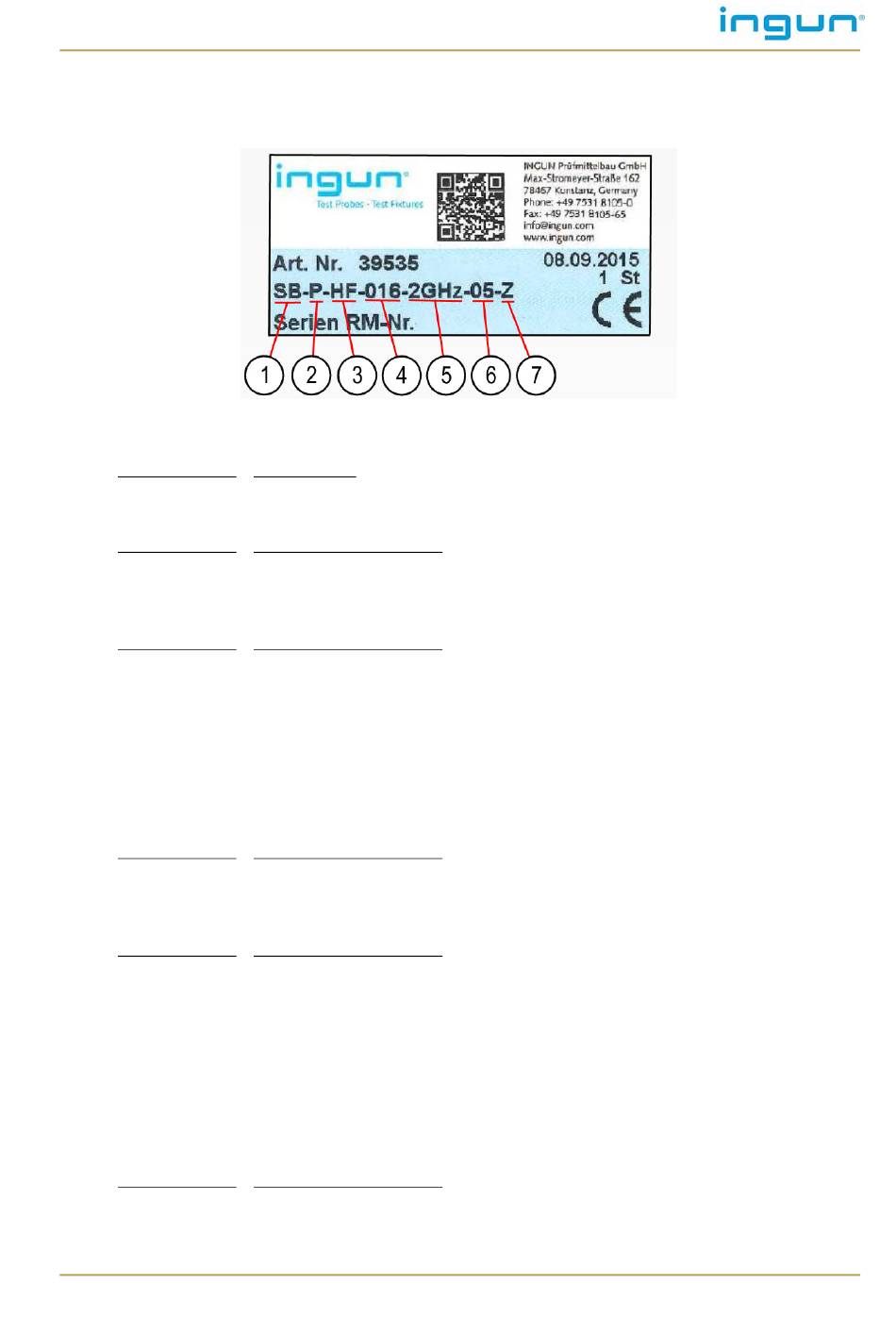

Пример: фирменная табличка интерфейсного блока
УСТРОЙСТВА
ВАРИАНТА УСТРОЙСТВА
ВАРИАНТА УСТРОЙСТВА
ВАРИАНТА УСТРОЙСТВА
ВАРИАНТА УСТРОЙСТВА
мм для LL-блока
пример, PK3 для PN-блока
ВАРИАНТА УСТРОЙСТВА
