Polski
8)

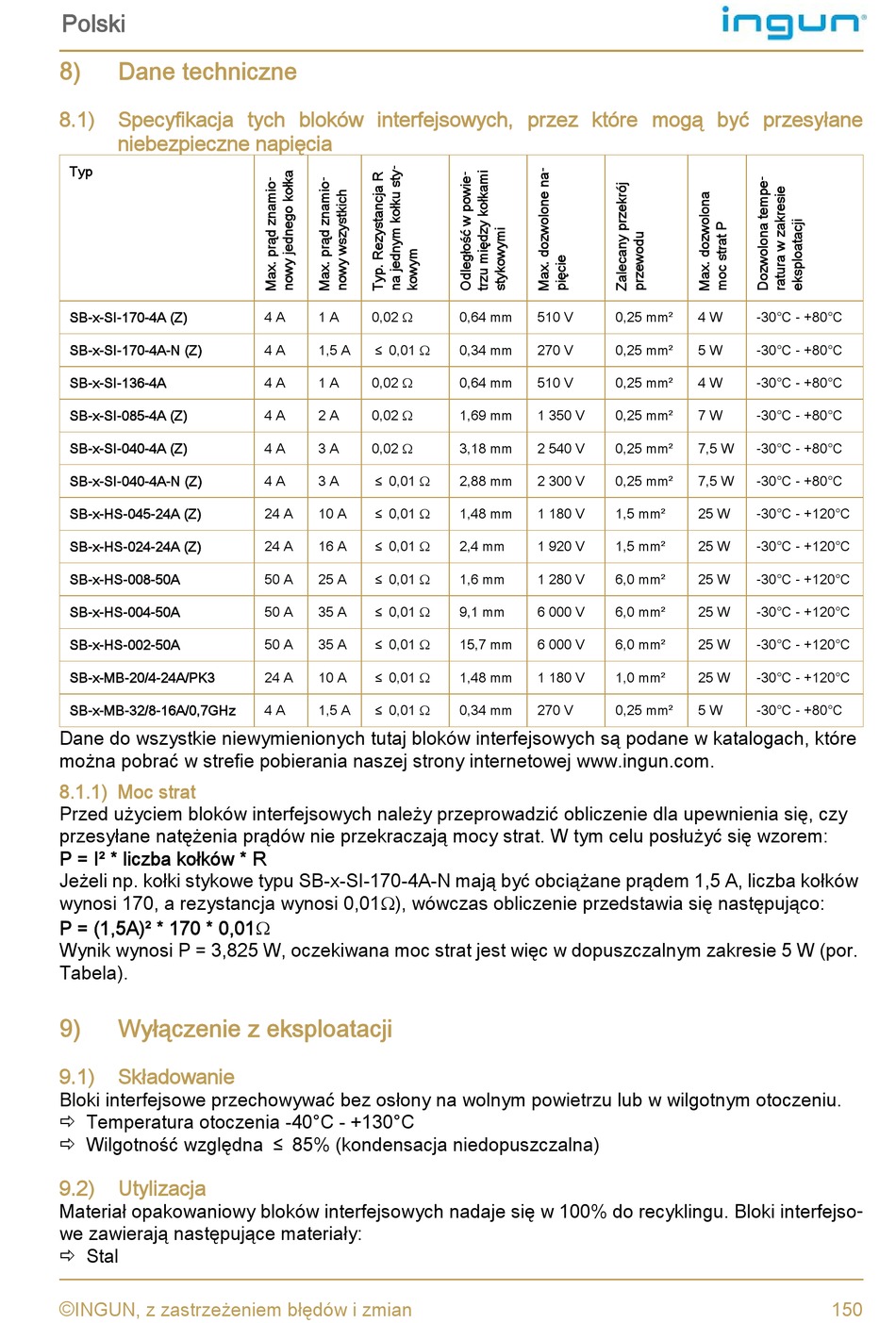

Dane techniczne

8.1) Specyfikacja tych bloków interfejsowych, przez które mogą być przesyłane
niebezpieczne napięcia
Typ
SB-x-SI-170-4A (Z)
SB-x-SI-170-4A-N (Z)
SB-x-SI-136-4A
SB-x-SI-085-4A (Z)
SB-x-SI-040-4A (Z)
SB-x-SI-040-4A-N (Z)
SB-x-HS-045-24A (Z)
SB-x-HS-024-24A (Z)
SB-x-HS-008-50A
SB-x-HS-004-50A
SB-x-HS-002-50A
SB-x-MB-20/4-24A/PK3
SB-x-MB-32/8-16A/0,7GHz
Dane do wszystkie niewymienionych tutaj bloków interfejsowych są podane w katalogach, które
można pobrać w strefie pobierania naszej strony internetowej www.ingun.com.
8.1.1) Moc strat
Przed użyciem bloków interfejsowych należy przeprowadzić obliczenie dla upewnienia się, czy
przesyłane natężenia prądów nie przekraczają mocy strat. W tym celu posłużyć się wzorem:
P = I² * liczba kołków * R
Jeżeli np. kołki stykowe typu SB-x-SI-170-4A-N mają być obciążane prądem 1,5 A, liczba kołków
wynosi 170, a rezystancja wynosi 0,01), wówczas obliczenie przedstawia się następująco:
P = (1,5A)² * 170 * 0,01
Wynik wynosi P = 3,825 W, oczekiwana moc strat jest więc w dopuszczalnym zakresie 5 W (por.
Tabela).
9) Wyłączenie z eksploatacji
9.1) Składowanie
Bloki interfejsowe przechowywać bez osłony na wolnym powietrzu lub w wilgotnym otoczeniu.
 Temperatura otoczenia -40°C - +130°C
 Wilgotność względna ≤ 85% (kondensacja niedopuszczalna)
9.2) Utylizacja
Materiał opakowaniowy bloków interfejsowych nadaje się w 100% do recyklingu. Bloki interfejso -
we zawierają następujące materiały:
 Stal
©
INGUN, z zastrzeżeniem błędów i zmian
4 A 1 A 0,02 
4 A 1,5 A ≤ 0,01 
4 A 1 A 0,02 
4 A 2 A 0,02 
4 A 3 A 0,02 
4 A 3 A ≤ 0,01 
24 A 10 A ≤ 0,01 
24 A 16 A ≤ 0,01 
50 A 25 A ≤ 0,01 
50 A 35 A ≤ 0,01 
50 A 35 A ≤ 0,01 
24 A 10 A ≤ 0,01 
4 A 1,5 A ≤ 0,01 
0,64 mm 510 V 0,25 mm²
0,34 mm 270 V 0,25 mm²
0,64 mm 510 V 0,25 mm²
1,69 mm 1 350 V 0,25 mm²
3,18 mm 2 540 V 0,25 mm²
2,88 mm 2 300 V 0,25 mm²
1,48 mm 1 180 V 1,5 mm²
2,4 mm 1 920 V 1,5 mm²
1,6 mm 1 280 V 6,0 mm²
9,1 mm 6 000 V 6,0 mm²
15,7 mm 6 000 V 6,0 mm²
1,48 mm 1 180 V 1,0 mm²
0,34 mm 270 V 0,25 mm²
4 W -30°C - +80°C
5 W -30°C - +80°C
4 W -30°C - +80°C
7 W -30°C - +80°C
7,5 W -30°C - +80°C
7,5 W -30°C - +80°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
5 W -30°C - +80°C
150
