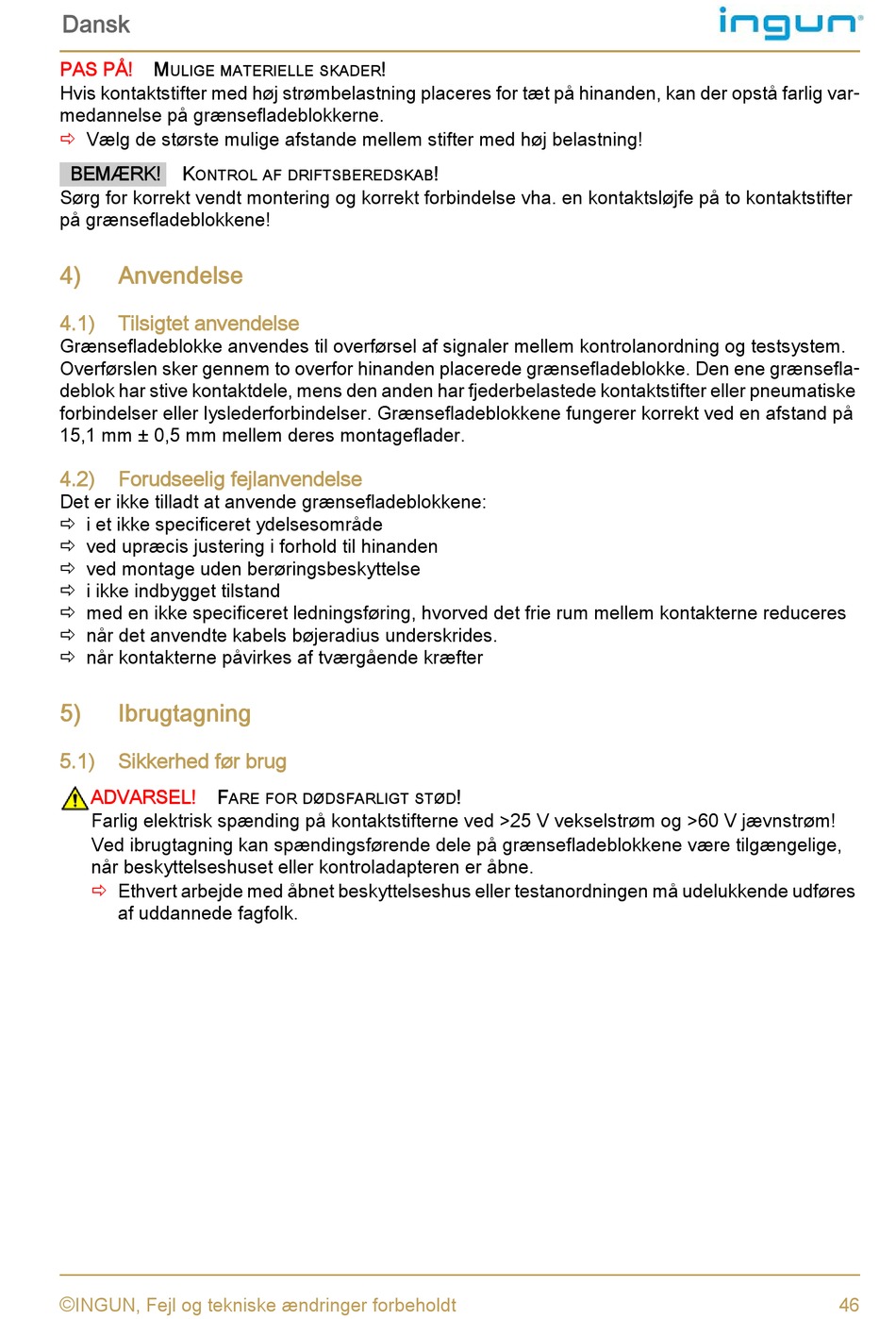

Dansk
PAS PÅ!
M
ULIGE MATERIELLE SKADER
Hvis kontaktstifter med høj strømbelastning placeres for tæt på hinanden, kan der opstå farlig var -
medannelse på grænsefladeblokkerne.
Vælg de største mulige afstande mellem stifter med høj belastning!
BEMÆRK!
K
ONTROL AF DRIFTSBEREDSKAB
Sørg for korrekt vendt montering og korrekt forbindelse vha. en kontaktsløjfe på to kontaktstifter
på grænsefladeblokkene!
4)
Anvendelse
4.1)
Tilsigtet anvendelse
Grænsefladeblokke anvendes til overførsel af signaler mellem kontrolanordning og testsystem.
Overførslen sker gennem to overfor hinanden placerede grænsefladeblokke. Den ene grænsefla -
deblok har stive kontaktdele, mens den anden har fjederbelastede kontaktstifter eller pneumatiske
forbindelser eller lyslederforbindelser. Grænsefladeblokkene fungerer korrekt ved en afstand på
15,1 mm ± 0,5 mm mellem deres montageflader.
4.2)
Forudseelig fejlanvendelse
Det er ikke tilladt at anvende grænsefladeblokkene:
i et ikke specificeret ydelsesområde
ved upræcis justering i forhold til hinanden
ved montage uden berøringsbeskyttelse
i ikke indbygget tilstand
med en ikke specificeret ledningsføring, hvorved det frie rum mellem kontakterne reduceres
når det anvendte kabels bøjeradius underskrides.
når kontakterne påvirkes af tværgående kræfter
5)
Ibrugtagning
5.1)
Sikkerhed før brug
ADVARSEL!
F
ARE FOR DØDSFARLIGT STØD
Farlig elektrisk spænding på kontaktstifterne ved >25 V vekselstrøm og >60 V jævnstrøm!
Ved ibrugtagning kan spændingsførende dele på grænsefladeblokkene være tilgængelige,
når beskyttelseshuset eller kontroladapteren er åbne.
Ethvert arbejde med åbnet beskyttelseshus eller testanordningen må udelukkende udføres
af uddannede fagfolk.
©
INGUN, Fejl og tekniske ændringer forbeholdt
!
!
!
46
