Ελληνικά

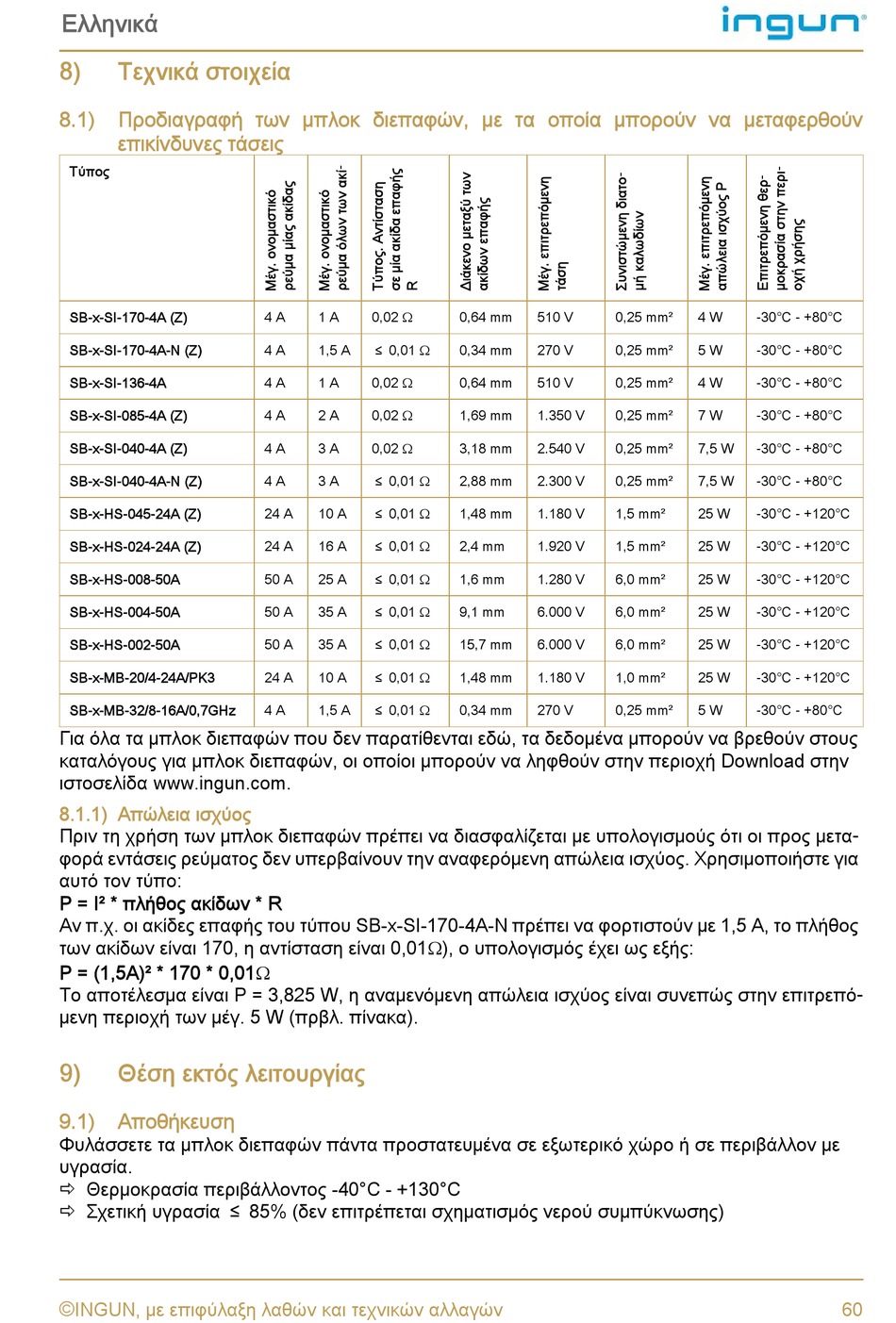

8) Τεχνικά στοιχεία
8.1) Προδιαγραφή των μπλοκ διεπαφών, με τα οποία μπορούν να μεταφερθούν
επικίνδυνες τάσεις
Τύπος
SB-x-SI-170-4A (Z)
SB-x-SI-170-4A-N (Z)
SB-x-SI-136-4A
SB-x-SI-085-4A (Z)
SB-x-SI-040-4A (Z)
SB-x-SI-040-4A-N (Z)
SB-x-HS-045-24A (Z)
SB-x-HS-024-24A (Z)
SB-x-HS-008-50A
SB-x-HS-004-50A
SB-x-HS-002-50A
SB-x-MB-20/4-24A/PK3
SB-x-MB-32/8-16A/0,7GHz
Για όλα τα μπλοκ διεπαφών που δεν παρατίθενται εδώ, τα δεδομένα μπορούν να βρεθούν στους
καταλόγους για μπλοκ διεπαφών, οι οποίοι μπορούν να ληφθούν στην περιοχή Download στην
ιστοσελίδα www.ingun.com.
8.1.1) Απώλεια ισχύος
Πριν τη χρήση των μπλοκ διεπαφών πρέπει να διασφαλίζεται με υπολογισμούς ότι οι προς μετα -
φορά εντάσεις ρεύματος δεν υπερβαίνουν την αναφερόμενη απώλεια ισχύος. Χρησιμοποιήστε για
αυτό τον τύπο:
P = I² * πλήθος ακίδων * R
Αν π.χ. οι ακίδες επαφής του τύπου SB-x-SI-170-4A-N πρέπει να φορτιστούν με 1,5 A, το πλήθος
των ακίδων είναι 170, η αντίσταση είναι 0,01), ο υπολογισμός έχει ως εξής:
P = (1,5A)² * 170 * 0,01
Το αποτέλεσμα είναι P = 3,825 W, η αναμενόμενη απώλεια ισχύος είναι συνεπώς στην επιτρεπό -
μενη περιοχή των μέγ. 5 W (πρβλ. πίνακα).
9) Θέση εκτός λειτουργίας
9.1) Αποθήκευση
Φυλάσσετε τα μπλοκ διεπαφών πάντα προστατευμένα σε εξωτερικό χώρο ή σε περιβάλλον με
υγρασία.
 Θερμοκρασία περιβάλλοντος -40°C - +130°C
 Σχετική υγρασία ≤ 85% (δεν επιτρέπεται σχηματισμός νερού συμπύκνωσης)
©
INGUN, με επιφύλαξη λαθών και τεχνικών αλλαγών
4 A 1 A 0,02 
4 A 1,5 A ≤ 0,01 
4 A 1 A 0,02 
4 A 2 A 0,02 
4 A 3 A 0,02 
4 A 3 A ≤ 0,01 
24 A 10 A ≤ 0,01 
24 A 16 A ≤ 0,01 
50 A 25 A ≤ 0,01 
50 A 35 A ≤ 0,01 
50 A 35 A ≤ 0,01 
24 A 10 A ≤ 0,01 
4 A 1,5 A ≤ 0,01 
0,64 mm 510 V 0,25 mm²
0,34 mm 270 V 0,25 mm²
0,64 mm 510 V 0,25 mm²
1,69 mm 1.350 V 0,25 mm²
3,18 mm 2.540 V 0,25 mm²
2,88 mm 2.300 V 0,25 mm²
1,48 mm 1.180 V 1,5 mm²
2,4 mm 1.920 V 1,5 mm²
1,6 mm 1.280 V 6,0 mm²
9,1 mm 6.000 V 6,0 mm²
15,7 mm 6.000 V 6,0 mm²
1,48 mm 1.180 V 1,0 mm²
0,34 mm 270 V 0,25 mm²
4 W -30°C - +80°C
5 W -30°C - +80°C
4 W -30°C - +80°C
7 W -30°C - +80°C
7,5 W -30°C - +80°C
7,5 W -30°C - +80°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
25 W -30°C - +120°C
5 W -30°C - +80°C
