Ingun SB-T series Betriebsanleitung Seite 55

Ελληνικά
1 Ομάδα προϊόντων
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
SB . . . . . . . . . . Μπλοκ διεπαφών
2 Έκδοση (πλευρά τοποθέτησης)
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
P . . . . . . . . . . . Πλευρά δοκιμίου
T . . . . . . . . . . . Πλευρά συστήματος ελέγχου
3 Τύπος
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
HF . . . . . . . . . . Μπλοκ υψηλής συχνότητας
HS . . . . . . . . . . Μπλοκ υψηλού ρεύματος
LL . . . . . . . . . . Μπλοκ καλωδίου οπτικών ινών
MB. . . . . . . . . . Μεικτό μπλοκ
PN . . . . . . . . . . Πνευματικό μπλοκ
SI. . . . . . . . . . . Μπλοκ σήματος
SO . . . . . . . . . . Ειδικό μπλοκ
4 Ποσότητα πιθανών πόλων
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
xxx. . . . . . . . . . Ποσότητα πόλων σε μπλοκ απλής κατάληψης
xxx/xxx/xxx . . . Ποσότητα πόλων σε μεικτά μπλοκ
5 Τιμή ή χαρακτηριστικό μέγεθος
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
DM/DKx,x . . . . Διάμετρος μανδύα ή πυρήνα (DM ή DK) του καλωδίου οπτικών ινών σε
OHx . . . . . . . . . Τύπος του Optical Head σε μπλοκ LL
PKx . . . . . . . . . Εσωτερική διάμετρος του πνευματικού ελαστικού σωλήνα σύνδεσης, π.χ.
xGHz . . . . . . . . Μέγ. Περιοχή συχνοτήτων σε μπλοκ HF
xxxA . . . . . . . . Μέγ. Ένταση ρεύματος για 1 ακίδα επαφής σε μπλοκ HS ή SI
xxx/xxx/... . . . . Τιμές σε μεικτά μπλοκ, (π.χ. 4A/2GHz/16A)
6 Ποσότητα κατειλημμένων πόλων
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
Κανένα στοιχείο Σε πλήρη κατάληψη
xx. . . . . . . . . . . Σε μερική κατάληψη
7 Άλλες εκδόσεις
Α
ΝΑΓΝΩΡΙΣΤΙΚΌ
A . . . . . . . . . . . Κλείδωμα (μόνο σε μπλοκ PN)
N . . . . . . . . . . . Χαμηλά ohm
Σχέδιο . . . . . . . Τμήμα επαφής με επίπεδη επιφάνεια επαφής
©
INGUN, με επιφύλαξη λαθών και τεχνικών αλλαγών

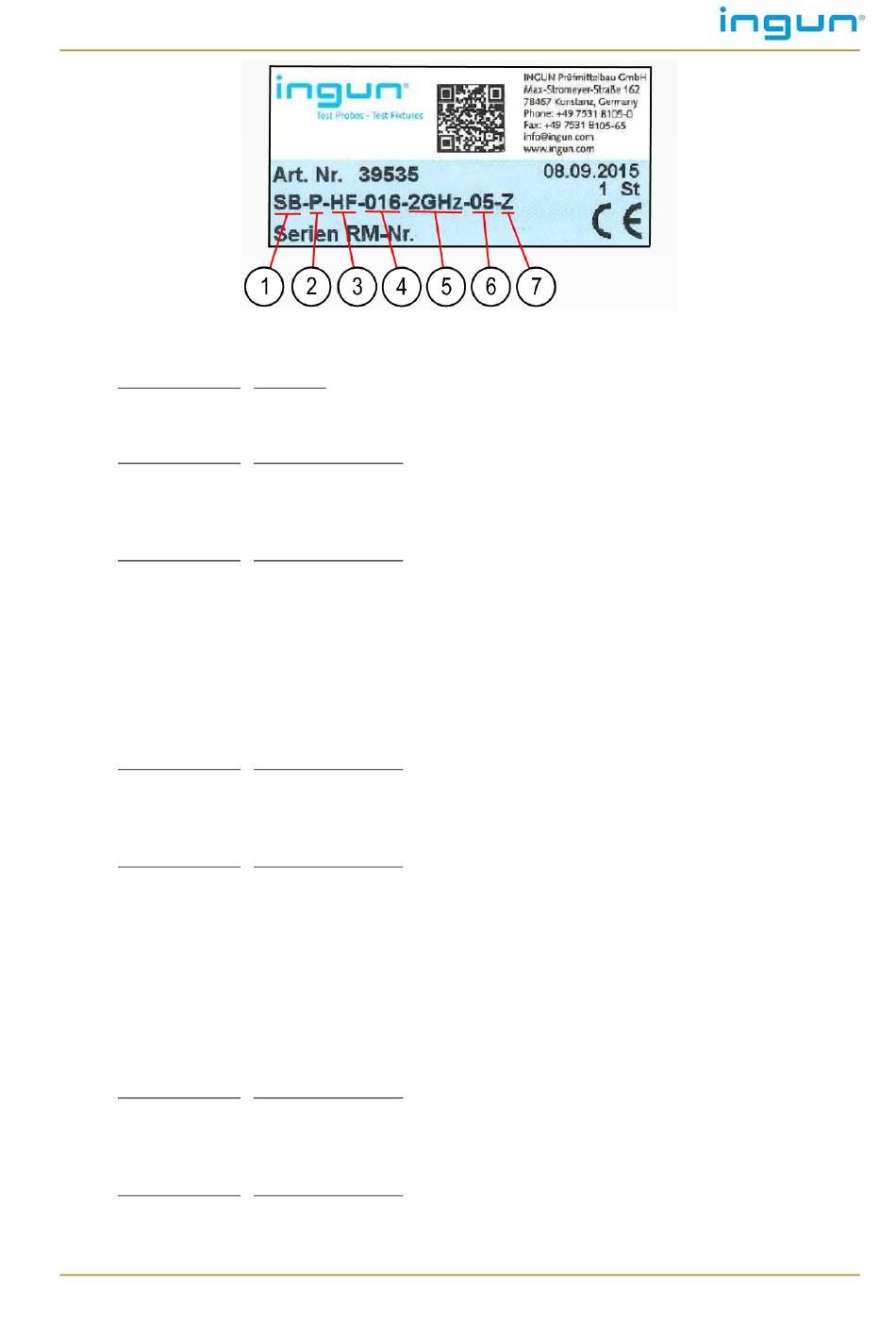

Παράδειγμα: Πινακίδα τύπου ενός μπλοκ διεπαφών
Σ
ΥΣΚΕΥΉ
Έ
ΚΔΟΣΗ ΣΥΣΚΕΥΉΣ
Έ
ΚΔΟΣΗ ΣΥΣΚΕΥΉΣ
Έ
ΚΔΟΣΗ ΣΥΣΚΕΥΉΣ
Έ
ΚΔΟΣΗ ΣΥΣΚΕΥΉΣ
mm σε μπλοκ LL
PK3 σε μπλοκ PN
Έ
ΚΔΟΣΗ ΣΥΣΚΕΥΉΣ
Έ
ΚΔΟΣΗ ΣΥΣΚΕΥΉΣ
