1 产品系列
标记
SB . . . . . . . . . . 接口模块
2 规格 （安装方位）
标记
P . . . . . . . . . . . 试样端
T . . . . . . . . . . . 测试系统端
3 型号
标记
HF . . . . . . . . . . 高频模块
HS . . . . . . . . . . 高压模块
LL . . . . . . . . . . 光导体模块
MB. . . . . . . . . . 混合模块
PN . . . . . . . . . . 气动模块
SI. . . . . . . . . . . 信号模块
SO . . . . . . . . . . 特殊模块
4 可装针脚个数
标记
xxx. . . . . . . . . . 简单装配的模块针脚数
xxx/xxx/xxx . . . 混合模块的针脚数
5 数值或参数
标记
DM/DKx,x . . . . LL 模块光波导的包层直径或核径 （DM 或 DK） ，单位为 mm
OHx . . . . . . . . . LL 模块光学头的型号
PKx . . . . . . . . . 气动连接软管的内径，例如 PN 模块为 PK3
xGHz . . . . . . . . HF 模块的最大频率范围
xxxA . . . . . . . . HS 或 SI 模块 1 个探针的最大电流强度
xxx/xxx/... . . . . 混合模块的数值， （例如 4A/2GHz/16A）
6 已装针脚个数
标记
无说明 . . . . . . . 完全装配
xx. . . . . . . . . . . 部分装配
7 其它规格
标记
A . . . . . . . . . . . 隔离 （仅针对 PN 模块）
N . . . . . . . . . . . 低电阻
Plan . . . . . . . . . 扁平接触面的接触件
S . . . . . . . . . . . 硅罩 （仅针对光波导模块）
W. . . . . . . . . . . 耐高温
©
INGUN 保留错误和技术变更的权利

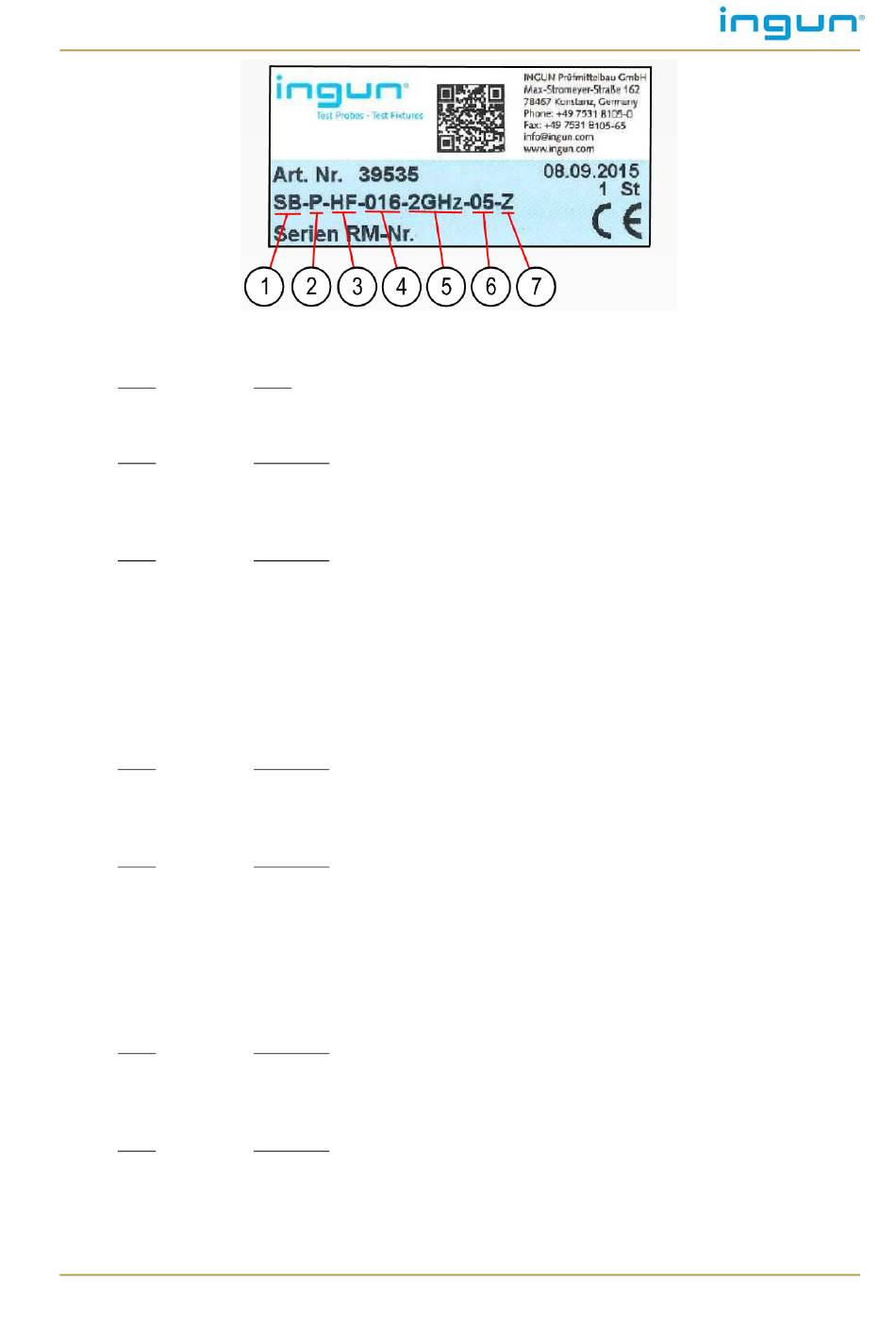

举例：一个接口模块的型号铭牌
