Suomi
8)

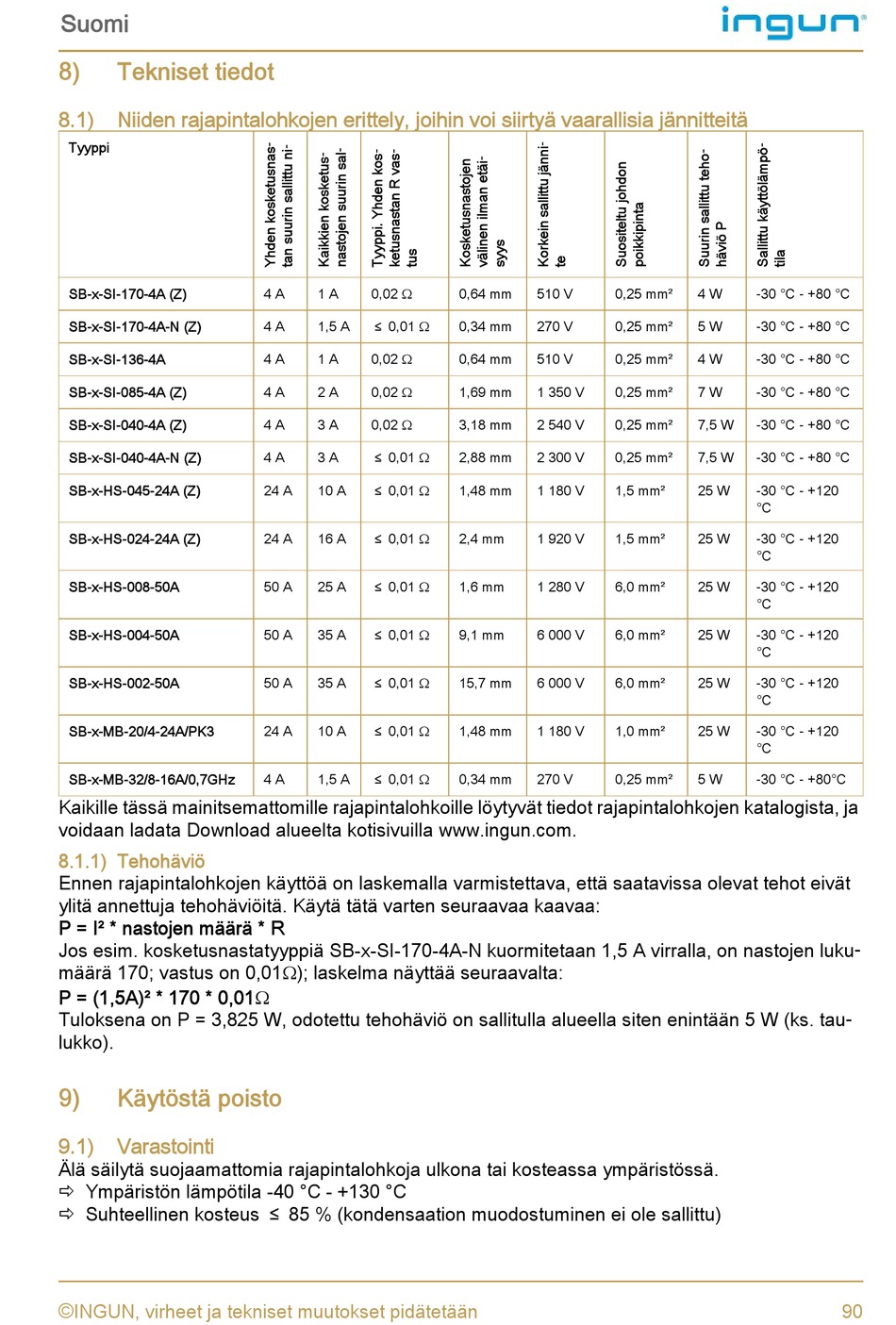

Tekniset tiedot

8.1)
Niiden rajapintalohkojen erittely, joihin voi siirtyä vaarallisia jännitteitä
Tyyppi
SB-x-SI-170-4A (Z)
SB-x-SI-170-4A-N (Z)
SB-x-SI-136-4A
SB-x-SI-085-4A (Z)
SB-x-SI-040-4A (Z)
SB-x-SI-040-4A-N (Z)
SB-x-HS-045-24A (Z)
SB-x-HS-024-24A (Z)
SB-x-HS-008-50A
SB-x-HS-004-50A
SB-x-HS-002-50A
SB-x-MB-20/4-24A/PK3
SB-x-MB-32/8-16A/0,7GHz
Kaikille tässä mainitsemattomille rajapintalohkoille löytyvät tiedot rajapintalohkojen katalogista, ja
voidaan ladata Download alueelta kotisivuilla www.ingun.com.
8.1.1) Tehohäviö
Ennen rajapintalohkojen käyttöä on laskemalla varmistettava, että saatavissa olevat tehot eivät
ylitä annettuja tehohäviöitä. Käytä tätä varten seuraavaa kaavaa:
P = I² * nastojen määrä * R
Jos esim. kosketusnastatyyppiä SB-x-SI-170-4A-N kuormitetaan 1,5 A virralla, on nastojen luku -
määrä 170; vastus on 0,01); laskelma näyttää seuraavalta:
P = (1,5A)² * 170 * 0,01
Tuloksena on P = 3,825 W, odotettu tehohäviö on sallitulla alueella siten enintään 5 W (ks. tau -
lukko).
9)
Käytöstä poisto
9.1)
Varastointi
Älä säilytä suojaamattomia rajapintalohkoja ulkona tai kosteassa ympäristössä.
 Ympäristön lämpötila -40 °C - +130 °C
 Suhteellinen kosteus ≤ 85 % (kondensaation muodostuminen ei ole sallittu)
©
INGUN, virheet ja tekniset muutokset pidätetään
4 A
1 A
0,02 
4 A
1,5 A
≤ 0,01 
4 A
1 A
0,02 
4 A
2 A
0,02 
4 A
3 A
0,02 
4 A
3 A
≤ 0,01 
24 A
10 A
≤ 0,01 
24 A
16 A
≤ 0,01 
50 A
25 A
≤ 0,01 
50 A
35 A
≤ 0,01 
50 A
35 A
≤ 0,01 
24 A
10 A
≤ 0,01 
4 A
1,5 A
≤ 0,01 
0,64 mm
510 V
0,25 mm²
0,34 mm
270 V
0,25 mm²
0,64 mm
510 V
0,25 mm²
1,69 mm
1 350 V
0,25 mm²
3,18 mm
2 540 V
0,25 mm²
2,88 mm
2 300 V
0,25 mm²
1,48 mm
1 180 V
1,5 mm²
2,4 mm
1 920 V
1,5 mm²
1,6 mm
1 280 V
6,0 mm²
9,1 mm
6 000 V
6,0 mm²
15,7 mm
6 000 V
6,0 mm²
1,48 mm
1 180 V
1,0 mm²
0,34 mm
270 V
0,25 mm²
4 W
-30 °C - +80 °C
5 W
-30 °C - +80 °C
4 W
-30 °C - +80 °C
7 W
-30 °C - +80 °C
7,5 W
-30 °C - +80 °C
7,5 W
-30 °C - +80 °C
25 W
-30 °C - +120
°C
25 W
-30 °C - +120
°C
25 W
-30 °C - +120
°C
25 W
-30 °C - +120
°C
25 W
-30 °C - +120
°C
25 W
-30 °C - +120
°C
5 W
-30 °C - +80°C
90
