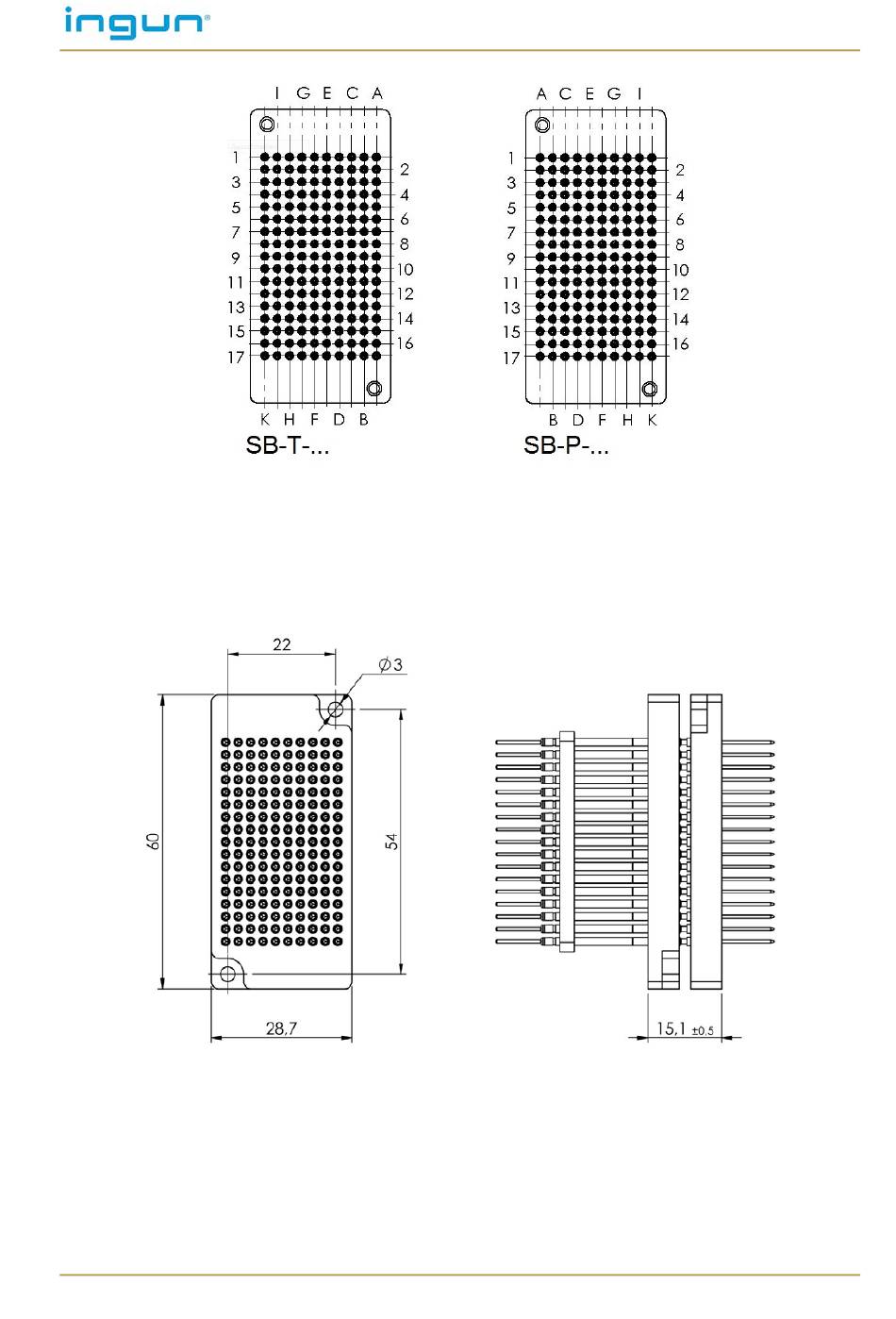

5.2) Anschlussplan
Bei allen Schnittstellenblöcken werden die vertikalen Reihen mit Buchstaben und die horizontalen
Reihen mit Zahlen bezeichnet. Begonnen wird beim prüflingseitigen Schnittstellenblock links oben
und beim testsystemseitigen Schnittstellenblock rechts oben, jeweils von der Verdrahtungsseite
aus betrachtet.
5.3) Einbaumaße (in mm)
Die Einbaumaße sind bei allen Schnittstellenblöcken gleich.
6)

Bedienung

Die Schnittstellenblöcke werden als elektrische Betriebsmittel verbaut und vom Anwender nicht
direkt bedient.
7
Anschlussplan, von Verdrahtungsseite betrachtet
Einbaumaße
©
INGUN, Irrtümer und technische Änderungen vorbehalten
