Ingun SB-T series Betriebsanleitung Seite 225

bahasa Indonesia
1 Grup produk
I
DENTIFIKASI
SB . . . . . . . . . . Blok antarmuka
2 Versi (sisi pemasangan)
I
DENTIFIKASI
P . . . . . . . . . . . Sisi benda uji
T . . . . . . . . . . . Sisi sistem pengujian
3 Jenis
I
DENTIFIKASI
HF . . . . . . . . . . Blok frekuensi tinggi
HS . . . . . . . . . . Blok arus tinggi
LL . . . . . . . . . . Blok konduktor cahaya
MB. . . . . . . . . . Blok campuran
PN . . . . . . . . . . Blok pneumatik
SI. . . . . . . . . . . Blok sinyal
SO . . . . . . . . . . Blok khusus
4 Jumlah kemungkinan kutub
I
DENTIFIKASI
xxx. . . . . . . . . . Jumlah kutub pada blok yang diperlengkapi secara sederhana
xxx/xxx/xxx . . . Jumlah kutub pada blok campuran
5 Nilai atau parameter
I
DENTIFIKASI
DM/DKx,x . . . . Diameter lapisan atau inti (DM atau DK) konduktor gelombang cahaya
OHx . . . . . . . . . Jenis optical head pada blok LL
PKx . . . . . . . . . Diameter internal selang sambungan pneumatik, misalnya PK3 pada blok
xGHz . . . . . . . . Kisaran frekuensi maks. pada blok HF
xxA . . . . . . . . . Kuat arus maks. untuk 1 pin kontak pada blok HS atau SI
xxx/xxx/... . . . . Nilai blok campuran, (misalnya 4A/2GHz/16A)
6 Jumlah kutub yang diperlengkapi
I
DENTIFIKASI
Tidak ada informasiDengan perlengkapan menyeluruh
xx. . . . . . . . . . . Dengan perlengkapan sebagian
7 Versi lainnya
I
DENTIFIKASI
A . . . . . . . . . . . Pemutus (hanya pada blok PN)
N . . . . . . . . . . . Ohm rendah
Tata letak . . . . Komponen kontak dengan permukaan kontak datar
©
INGUN tidak menjamin dokumentasi ini bebas dari kesalahan dan perubahan teknis dapat

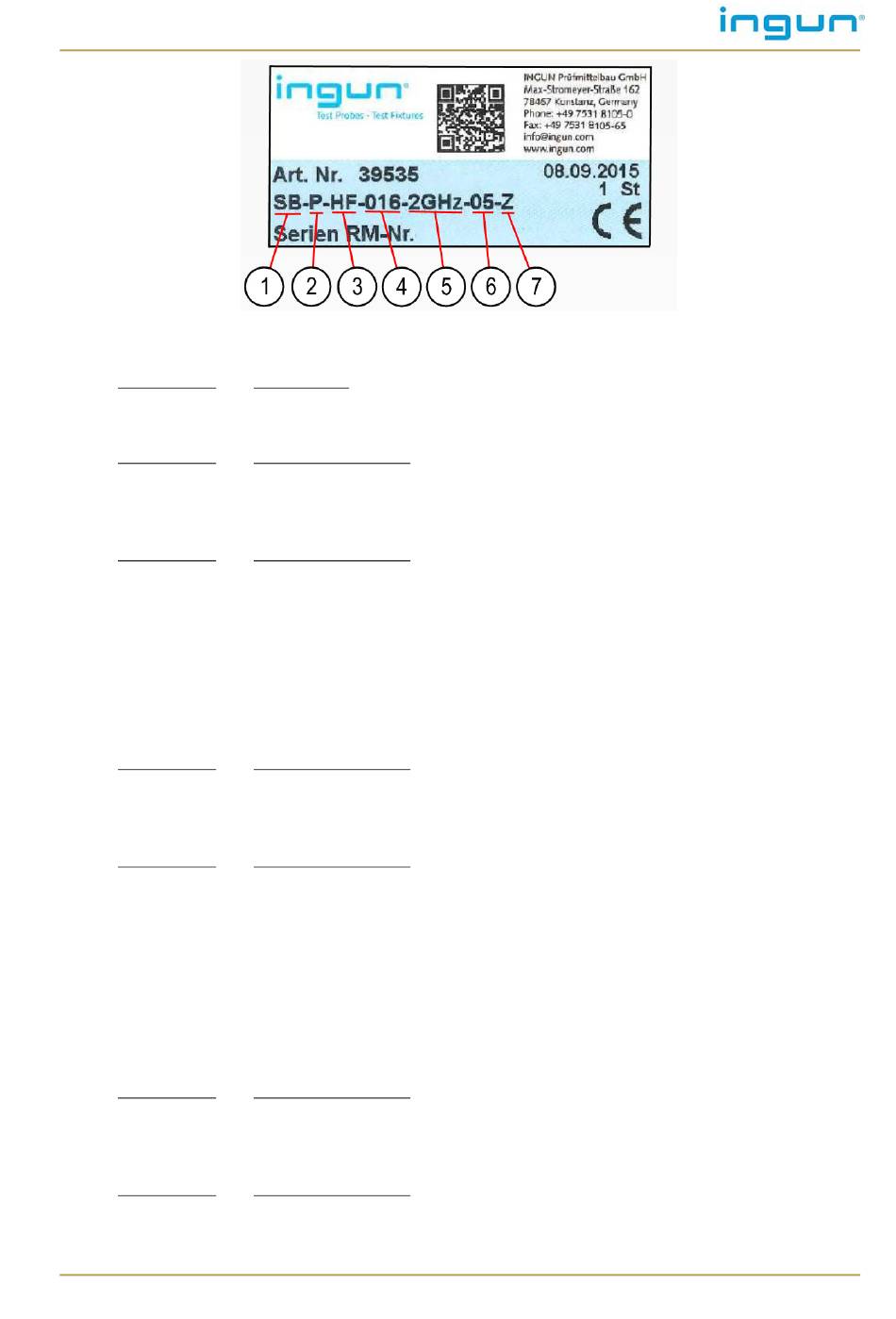

Contoh: Pelat nama blok antarmuka
P
ERANGKAT
V
ARIAN PERANGKAT
V
ARIAN PERANGKAT
V
ARIAN PERANGKAT
V
ARIAN PERANGKAT
dalam mm pada blok LL
PN
V
ARIAN PERANGKAT
V
ARIAN PERANGKAT
