5.2) Schéma zapojenia
U všetkých blokov rozhrania budú vertikálne rady označené písmenami a horizontálne rady čís -
lami. Začne sa pri bloku rozhrania zo strany skúšobného dielu vľavo hore a pri bloku rozhrania zo
strany testovacieho systému vpravo hore, vždy z pohľadu rubovej strany.
5.3) Montážne rozmery (v mm)
Montážne rozmery sú u všetkých blokov rozhrania rovnaké.
6)

Obsluha

Bloky rozhrania budú zabudované ako elektrický prevádzkový prostriedok a užívateľom nebudú
priamo ovládané.
177

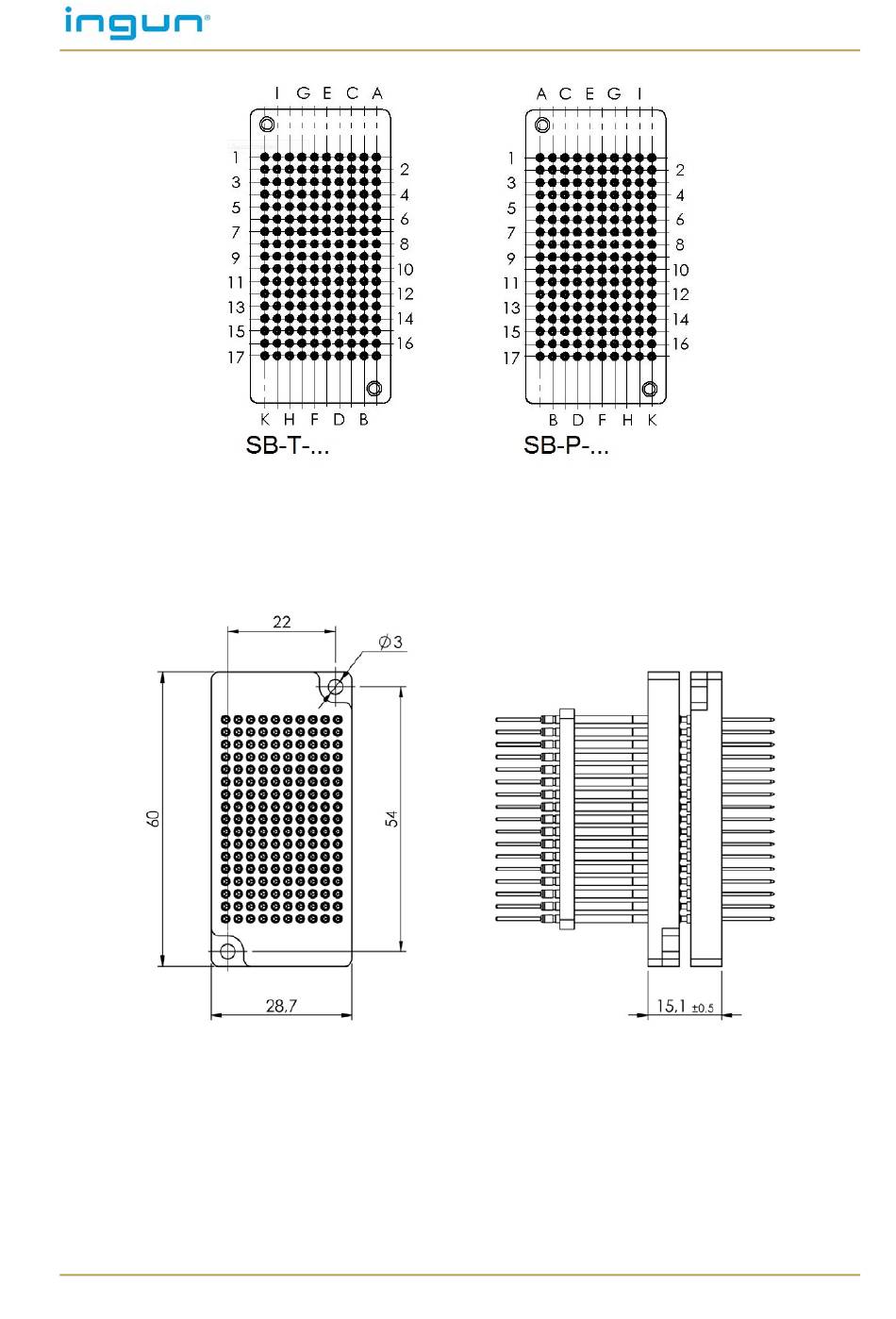

Schéma zapojenia, pohľad z rubovej strany prepojenia
