Magyar

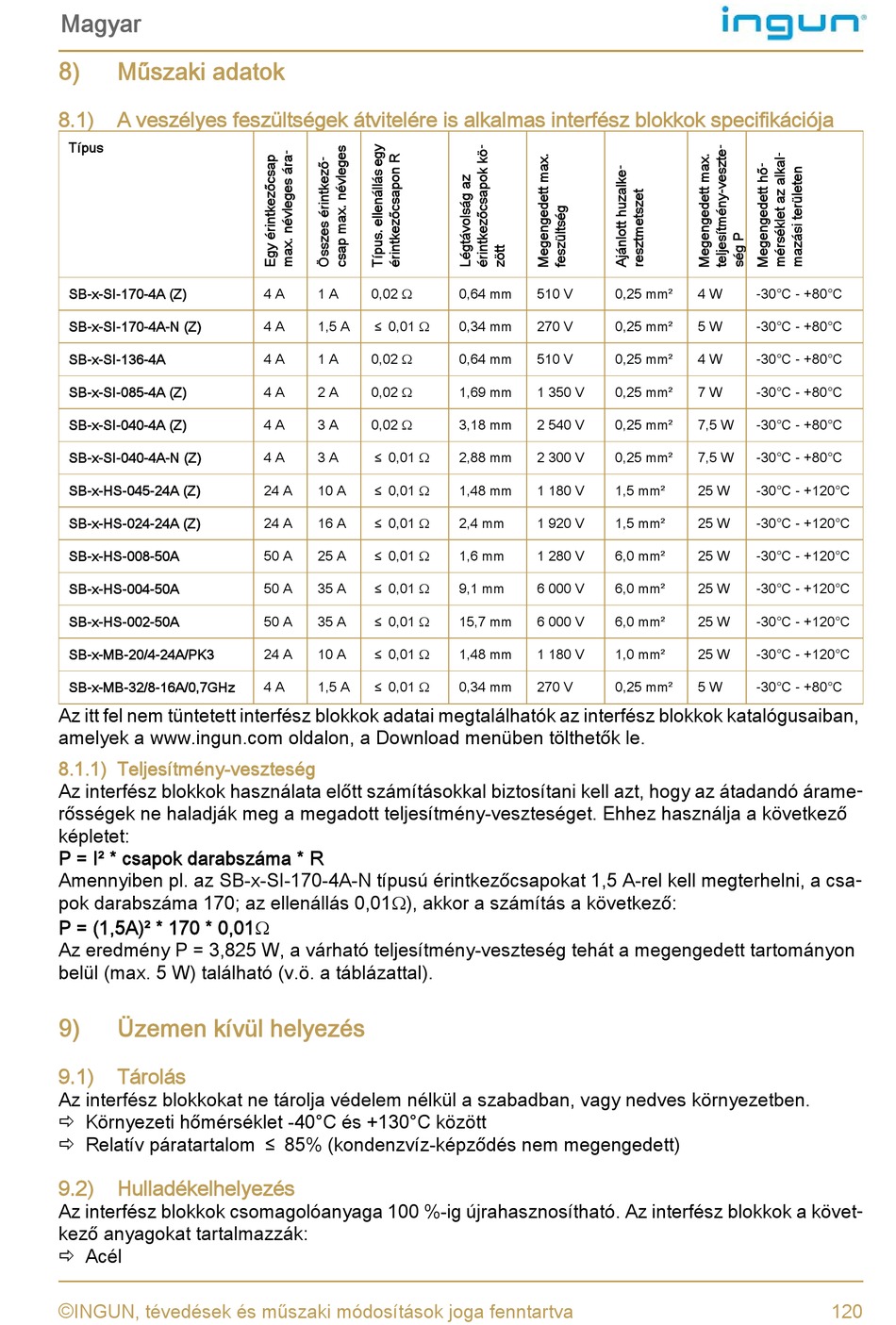

8)
Műszaki adatok
8.1)
A veszélyes feszültségek átvitelére is alkalmas interfész blokkok specifikációja
Típus
SB-x-SI-170-4A (Z)
SB-x-SI-170-4A-N (Z)
SB-x-SI-136-4A
SB-x-SI-085-4A (Z)
SB-x-SI-040-4A (Z)
SB-x-SI-040-4A-N (Z)
SB-x-HS-045-24A (Z)
SB-x-HS-024-24A (Z)
SB-x-HS-008-50A
SB-x-HS-004-50A
SB-x-HS-002-50A
SB-x-MB-20/4-24A/PK3
SB-x-MB-32/8-16A/0,7GHz
Az itt fel nem tüntetett interfész blokkok adatai megtalálhatók az interfész blokkok katalógusaiban,
amelyek a www.ingun.com oldalon, a Download menüben tölthetők le.
8.1.1) Teljesítmény-veszteség
Az interfész blokkok használata előtt számításokkal biztosítani kell azt, hogy az átadandó árame -
rősségek ne haladják meg a megadott teljesítmény-veszteséget. Ehhez használja a következő
képletet:
P = I² * csapok darabszáma * R
Amennyiben pl. az SB-x-SI-170-4A-N típusú érintkezőcsapokat 1,5 A-rel kell megterhelni, a csa -
pok darabszáma 170; az ellenállás 0,01), akkor a számítás a következő:
P = (1,5A)² * 170 * 0,01
Az eredmény P = 3,825 W, a várható teljesítmény-veszteség tehát a megengedett tartományon
belül (max. 5 W) található (v.ö. a táblázattal).
9)
Üzemen kívül helyezés
9.1)
Tárolás
Az interfész blokkokat ne tárolja védelem nélkül a szabadban, vagy nedves környezetben.
Környezeti hőmérséklet -40°C és +130°C között
Relatív páratartalom ≤ 85% (kondenzvíz-képződés nem megengedett)
9.2)
Hulladékelhelyezés
Az interfész blokkok csomagolóanyaga 100 %-ig újrahasznosítható. Az interfész blokkok a követ -
kező anyagokat tartalmazzák:
Acél
©
INGUN, tévedések és műszaki módosítások joga fenntartva
4 A
1 A
0,02
4 A
1,5 A
≤ 0,01
4 A
1 A
0,02
4 A
2 A
0,02
4 A
3 A
0,02
4 A
3 A
≤ 0,01
24 A
10 A
≤ 0,01
24 A
16 A
≤ 0,01
50 A
25 A
≤ 0,01
50 A
35 A
≤ 0,01
50 A
35 A
≤ 0,01
24 A
10 A
≤ 0,01
4 A
1,5 A
≤ 0,01
0,64 mm
510 V
0,25 mm²
0,34 mm
270 V
0,25 mm²
0,64 mm
510 V
0,25 mm²
1,69 mm
1 350 V
0,25 mm²
3,18 mm
2 540 V
0,25 mm²
2,88 mm
2 300 V
0,25 mm²
1,48 mm
1 180 V
1,5 mm²
2,4 mm
1 920 V
1,5 mm²
1,6 mm
1 280 V
6,0 mm²
9,1 mm
6 000 V
6,0 mm²
15,7 mm
6 000 V
6,0 mm²
1,48 mm
1 180 V
1,0 mm²
0,34 mm
270 V
0,25 mm²
4 W
-30°C - +80°C
5 W
-30°C - +80°C
4 W
-30°C - +80°C
7 W
-30°C - +80°C
7,5 W
-30°C - +80°C
7,5 W
-30°C - +80°C
25 W
-30°C - +120°C
25 W
-30°C - +120°C
25 W
-30°C - +120°C
25 W
-30°C - +120°C
25 W
-30°C - +120°C
25 W
-30°C - +120°C
5 W
-30°C - +80°C
120
