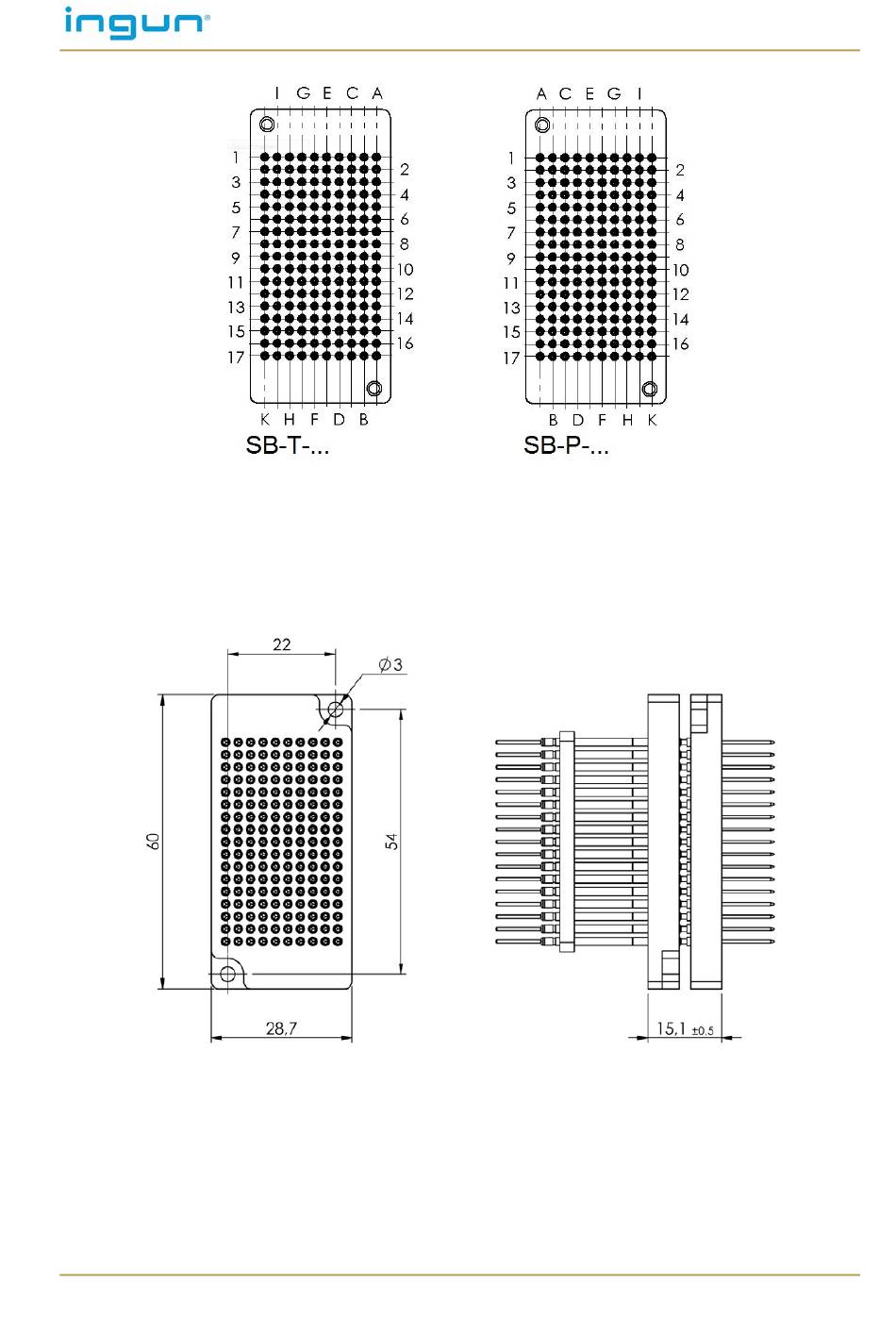

5.2) Схема на свързване
Схема на свързване, гледана от страната на окабеляване
При всички интерфейсни блокове вертикалните редове се обозначават с букви, а хоризон -
талните редове - с цифри. Започва се от интерфейсния блок на контролната страна горе
вляво и от интерфейсния блок от страната на тестовата система горе вдясно, гледано от
страната на окабеляване.
5.3) Монтажни размери (в mm)
Монтажните размери са еднакви при всички интерфейсни блокове.
6) Обслужване
Монтажните блокове се монтират като електрически производствени мощности и не се об -
служват директно от оператора.
27
Монтажни размери
©
INGUN, запазваме си правото на грешки и технически промени
