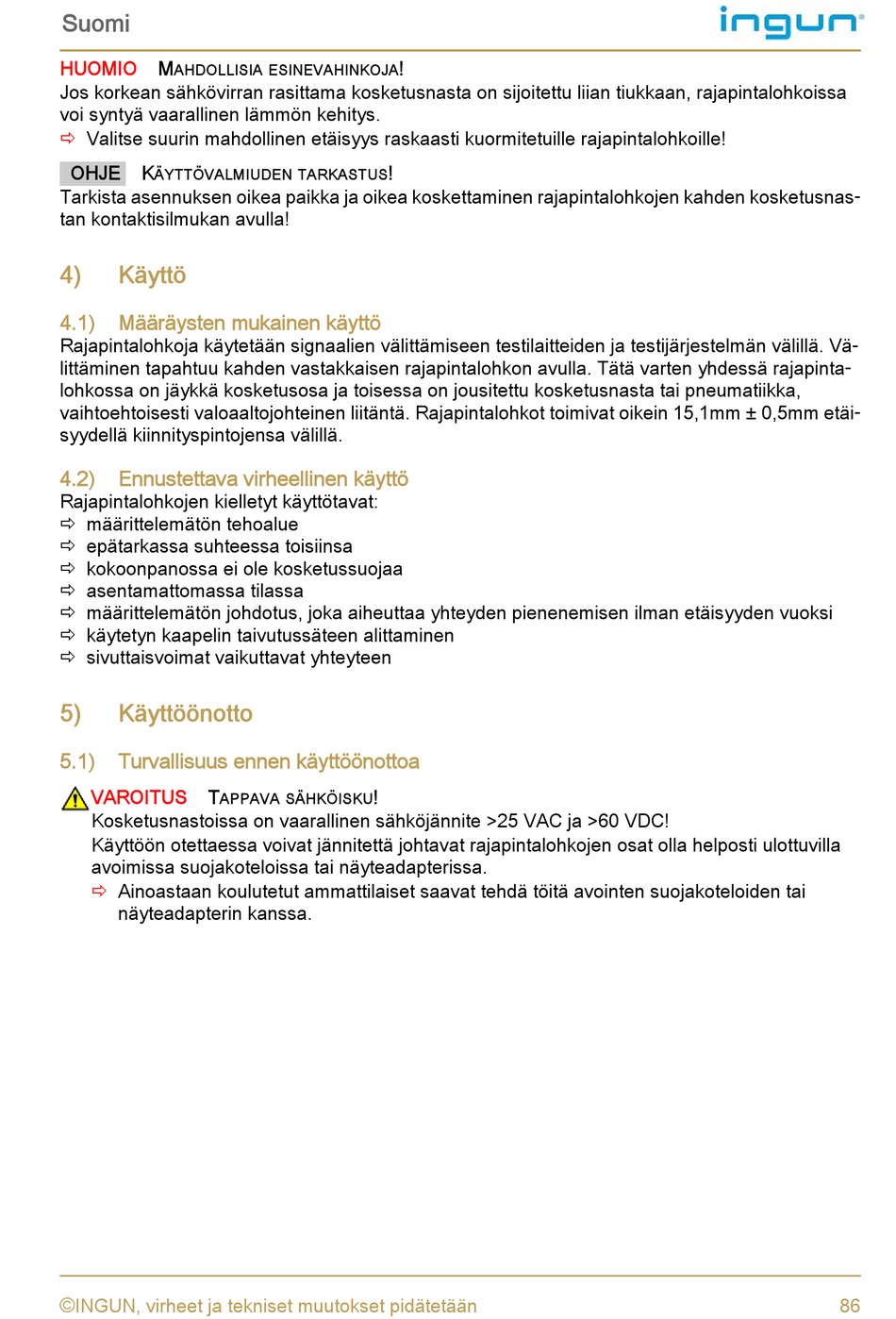

Suomi
HUOMIO M
AHDOLLISIA ESINEVAHINKOJA
Jos korkean sähkövirran rasittama kosketusnasta on sijoitettu liian tiukkaan, rajapintalohkoissa
voi syntyä vaarallinen lämmön kehitys.
Valitse suurin mahdollinen etäisyys raskaasti kuormitetuille rajapintalohkoille!

OHJE K
ÄYTTÖVALMIUDEN TARKASTUS
Tarkista asennuksen oikea paikka ja oikea koskettaminen rajapintalohkojen kahden kosketusnas -
tan kontaktisilmukan avulla!
4) Käyttö
4.1) Määräysten mukainen käyttö
Rajapintalohkoja käytetään signaalien välittämiseen testilaitteiden ja testijärjestelmän välillä. Vä -
littäminen tapahtuu kahden vastakkaisen rajapintalohkon avulla. Tätä varten yhdessä rajapinta -
lohkossa on jäykkä kosketusosa ja toisessa on jousitettu kosketusnasta tai pneumatiikka,
vaihtoehtoisesti valoaaltojohteinen liitäntä. Rajapintalohkot toimivat oikein 15,1mm ± 0,5mm etäi -
syydellä kiinnityspintojensa välillä.
4.2) Ennustettava virheellinen käyttö
Rajapintalohkojen kielletyt käyttötavat:
 määrittelemätön tehoalue
 epätarkassa suhteessa toisiinsa
 kokoonpanossa ei ole kosketussuojaa
 asentamattomassa tilassa
 määrittelemätön johdotus, joka aiheuttaa yhteyden pienenemisen ilman etäisyyden vuoksi
 käytetyn kaapelin taivutussäteen alittaminen
 sivuttaisvoimat vaikuttavat yhteyteen
5) Käyttöönotto
5.1) Turvallisuus ennen käyttöönottoa
VAROITUS T
APPAVA SÄHKÖISKU
Kosketusnastoissa on vaarallinen sähköjännite >25 VAC ja >60 VDC!
Käyttöön otettaessa voivat jännitettä johtavat rajapintalohkojen osat olla helposti ulottuvilla
avoimissa suojakoteloissa tai näyteadapterissa.
Ainoastaan koulutetut ammattilaiset saavat tehdä töitä avointen suojakoteloiden tai

näyteadapterin kanssa.
©
