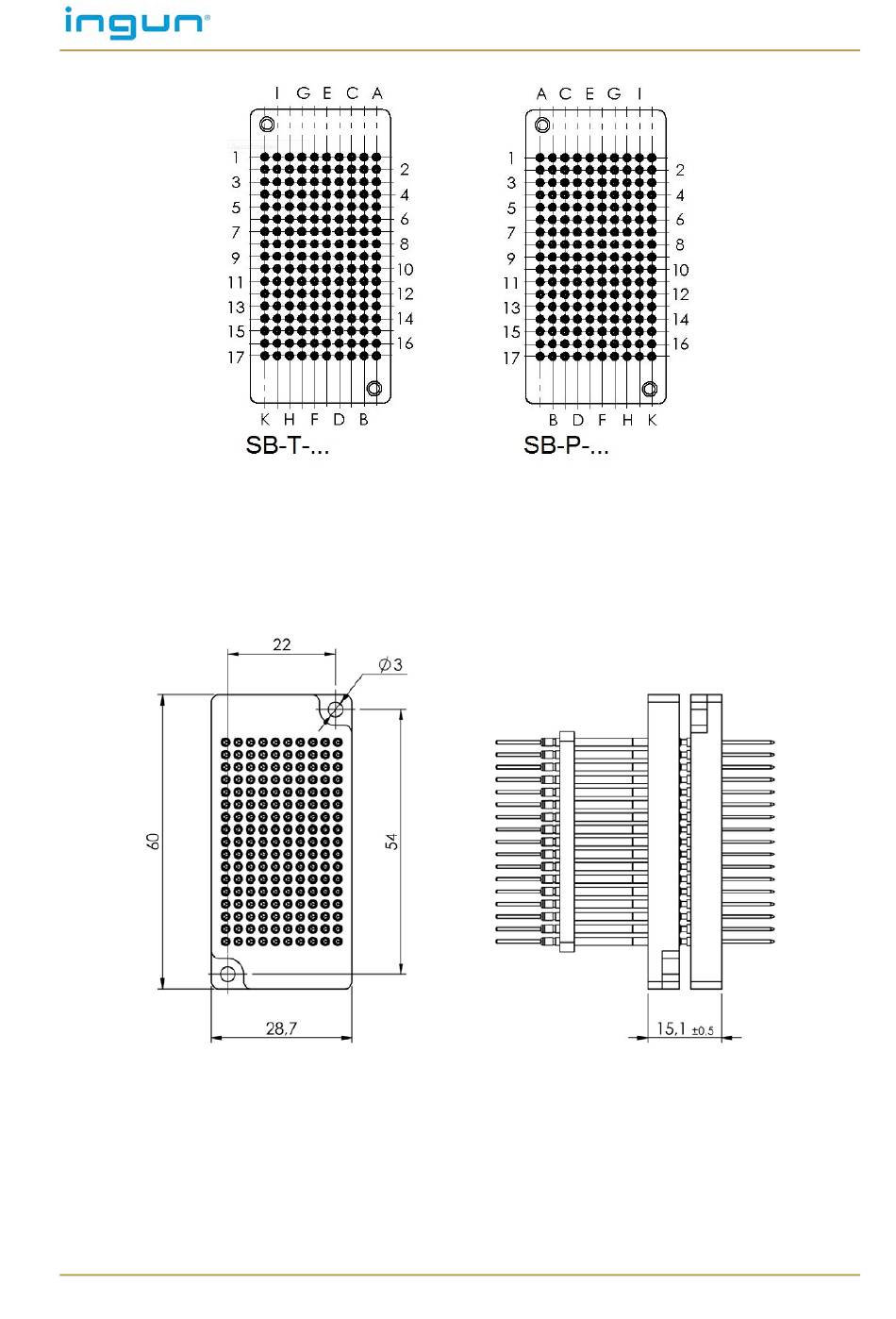

5.2) Anslutningsplan
Anslutningsplan, sedd från sidan med ledningsdragning
På alla gränssnittsblocken betecknas de vertikala raderna med bokstäver och de horisontala ra -
derna med siffror. Vi börjar med gränssnittsblocket på provtagningssidan ovan till vänster och med
gränssnittsblocket på testsystemets sida ovan till höger, bägge betraktade från ledningsdragnin -
gssidan.
5.3) Monteringsmått (i mm)
Monteringsmåtten är desamma på alla gränssnittsblocken.
6) Användning
Gränssnittsblocken installeras som elektrisk utrustning och hanteras inte av användaren direkt.
197
Monteringsmått
©
INGUN, med förbehåll för fel och tekniska ändringar
