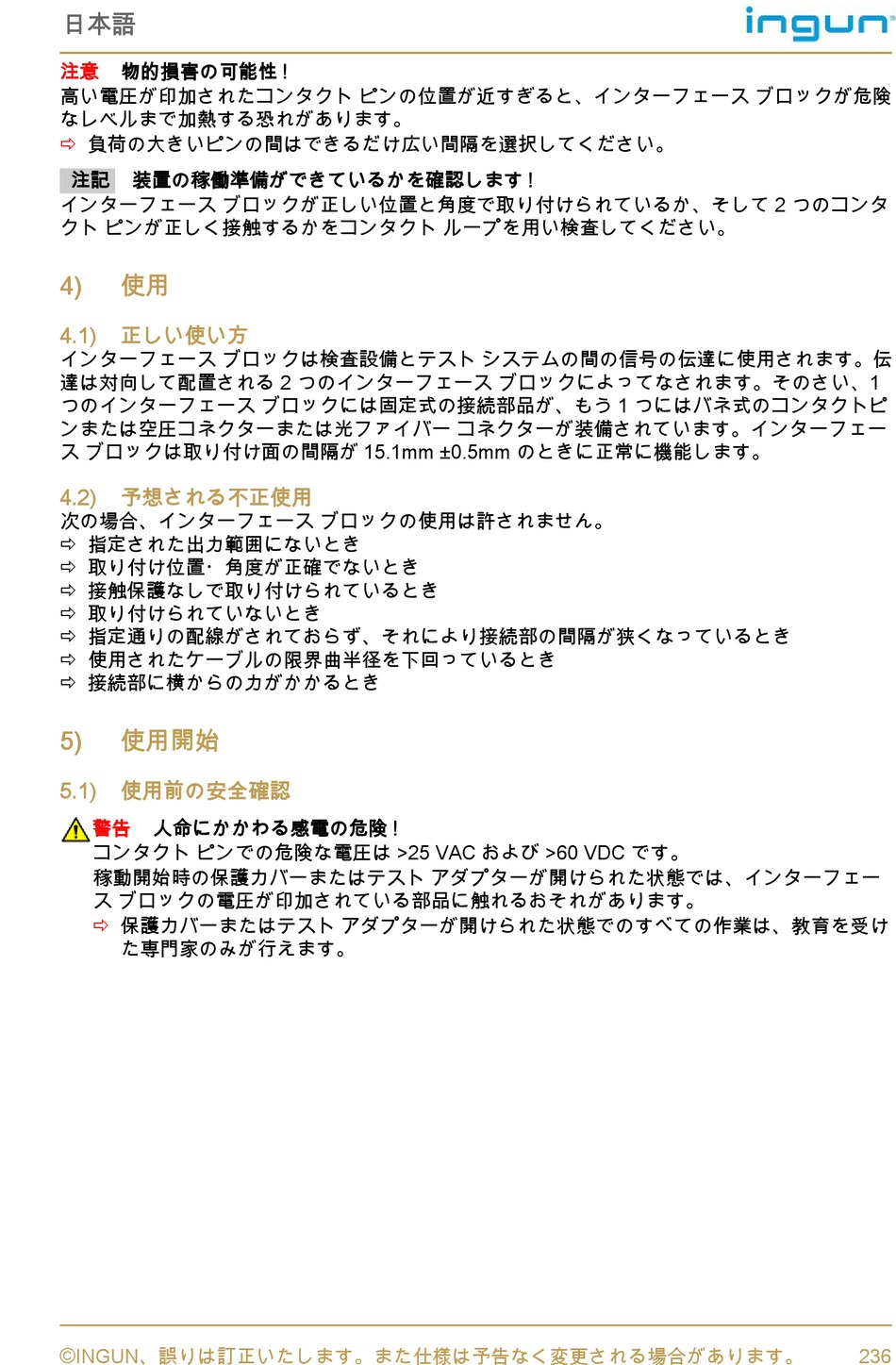

日本語
注意 物的損害の可能性 !
高い電圧が印加されたコンタクト ピンの位置が近すぎると、インターフェース ブロックが危険
なレベルまで加熱する恐れがあります。
負荷の大きいピンの間はできるだけ広い間隔を選択してください。

注記 装置の稼働準備ができているかを確認します !
インターフェース ブロックが正しい位置と角度で取り付けられているか、そして 2 つのコンタ
クト ピンが正しく接触するかをコンタクト ループを用い検査してください。
4) 使用
4.1) 正しい使い方
インターフェース ブロックは検査設備とテスト システムの間の信号の伝達に使用されます。伝
達は対向して配置される 2 つのインターフェース ブロックによってなされます。そのさい、1
つのインターフェース ブロックには固定式の接続部品が、もう 1 つにはバネ式のコンタクトピ
ンまたは空圧コネクターまたは光ファイバー コネクターが装備されています。インターフェー
ス ブロックは取り付け面の間隔が 15.1mm ±0.5mm のときに正常に機能します。
4.2) 予想される不正使用
次の場合、インターフェース ブロックの使用は許されません。
 指定された出力範囲にないとき
 取り付け位置・角度が正確でないとき
 接触保護なしで取り付けられているとき
 取り付けられていないとき
 指定通りの配線がされておらず、それにより接続部の間隔が狭くなっているとき
 使用されたケーブルの限界曲半径を下回っているとき
 接続部に横からの力がかかるとき
5) 使用開始
5.1) 使用前の安全確認
警告 人命にかかわる感電の危険 !
コンタクト ピンでの危険な電圧は >25 VAC および >60 VDC です。
稼動開始時の保護カバーまたはテスト アダプターが開けられた状態では、インターフェー
ス ブロックの電圧が印加されている部品に触れるおそれがあります。
保護カバーまたはテスト アダプターが開けられた状態でのすべての作業は、教育を受け

た専門家のみが行えます。
©
