5.2)
Tilslutningsdiagram
På alle grænsefladeblokke betegnes de lodrette rækker med bogstaver og de vandrette rækker
med tal. Der startes øverst til venstre på grænsefladeblokken på testanordningssiden og øverst
til højre på grænsefladeblokken på testsystemsiden, men altid set fra siden med ledningsføring.
5.3)
Indbygningsmål (i mm)
Indbygningsmålene er ens for alle grænsefladeblokke.
6)
Betjening
Grænsefladeblokkene monteres som elektrisk drivmiddel og betjenes ikke direkte af brugeren.
47

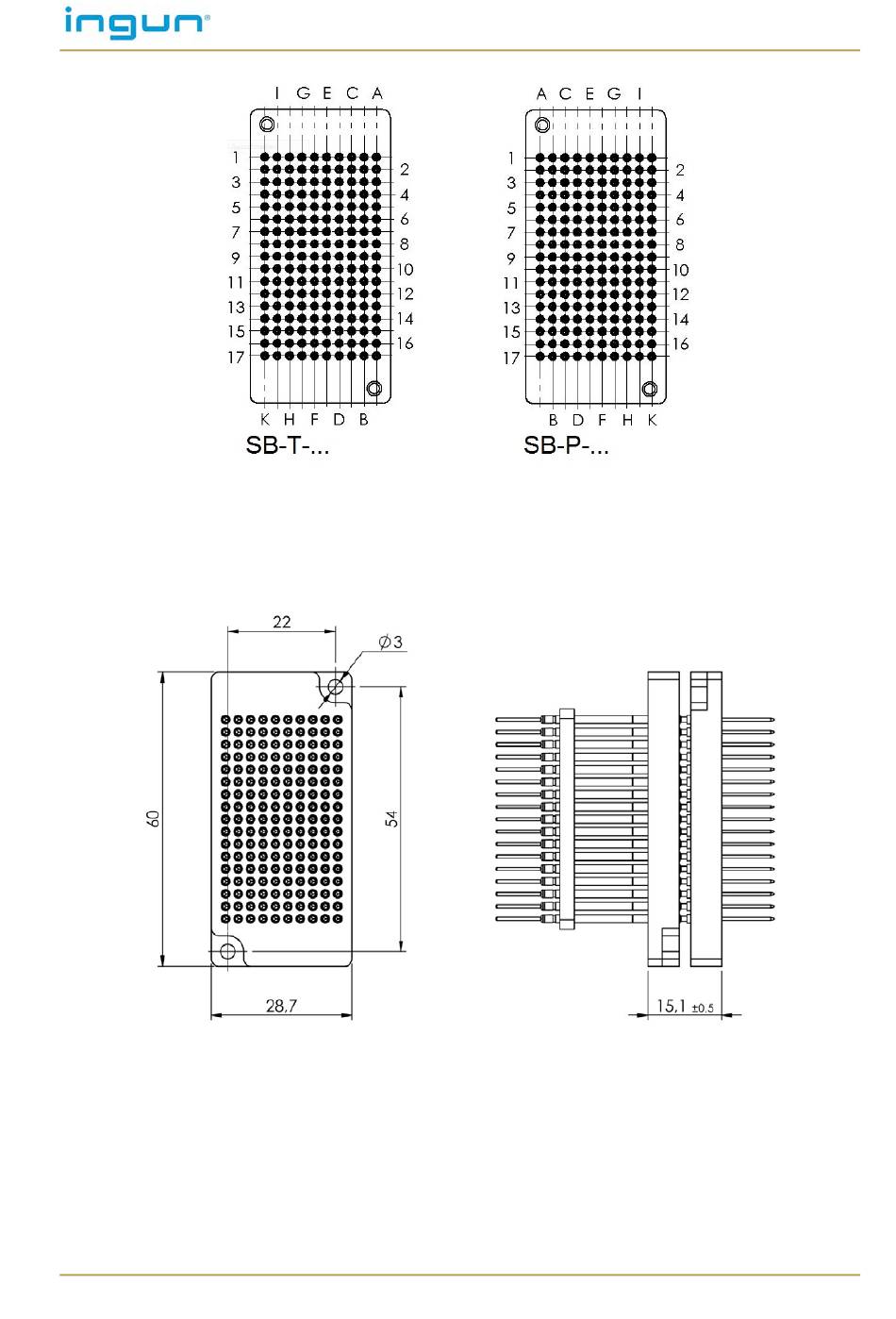

Tilslutningsdiagram, set fra siden med ledningsføring
Indbygningsmål
©
INGUN, Fejl og tekniske ændringer forbeholdt
Dansk
