한국어
1 제품 그룹
코드
SB . . . . . . . . . . 인터페이스 블록
2 디자인 ( 설치면 )
코드
P . . . . . . . . . . . 시험품 측면
T . . . . . . . . . . . 테스트 시스템 측면
3 유형
코드
HF . . . . . . . . . . 고주파 블록
HS . . . . . . . . . . 고전류 블록
LL . . . . . . . . . . 광도체 블록
MB. . . . . . . . . . 혼합 블록
PN . . . . . . . . . . 공압 블록
SI. . . . . . . . . . . 신호 블록
SO . . . . . . . . . . 특수 블록
4 가능한 극 개수
코드
xxx. . . . . . . . . . 간단히 설치된 블록의 극 개수
xxx/xxx/xxx . . . 혼합 블록의 극 개수
5 값 또는 매개변수
코드
DM/DKx,x . . . . LL 블록의 경우 광섬유 블록의 피복 또는 코어 직경(DM 또는 DK), mm 단위
OHx . . . . . . . . . LL 블록의 경우 광학 헤드의 유형
PKx . . . . . . . . . 공압식 연결 호스의 내부 직경 , ( 예 : PN 블록의 경우 , PK3)
xGHz . . . . . . . . 최대 HF 블록의 경우 주파수 범위
xxxA . . . . . . . . 최대 HS 또는 SI 블록의 경우 1 개 테스트 프로브에 대한 전류 강도
xxx/xxx/... . . . . 혼합 블록의 경우 값 , ( 예 : 4A/2GHz/16A)
6 설치된 극 개수
코드
정보 없음. . . . . 완전 설치 시
xx. . . . . . . . . . . 부분 설치 시
7 기타 디자인
코드
A . . . . . . . . . . . 차단 장치 (PN 블록의 경우에만 )
N . . . . . . . . . . . 로우 임피던스
Plan . . . . . . . . . 평평한 접촉면이 있는 접촉부
S . . . . . . . . . . . 실리콘 마스크 ( 광섬유 블록의 경우에만 )
W. . . . . . . . . . . 내열성
©
INGUN, 오류 및 기술 변경 사항은 사전 예고 없이 변경될 수 있음

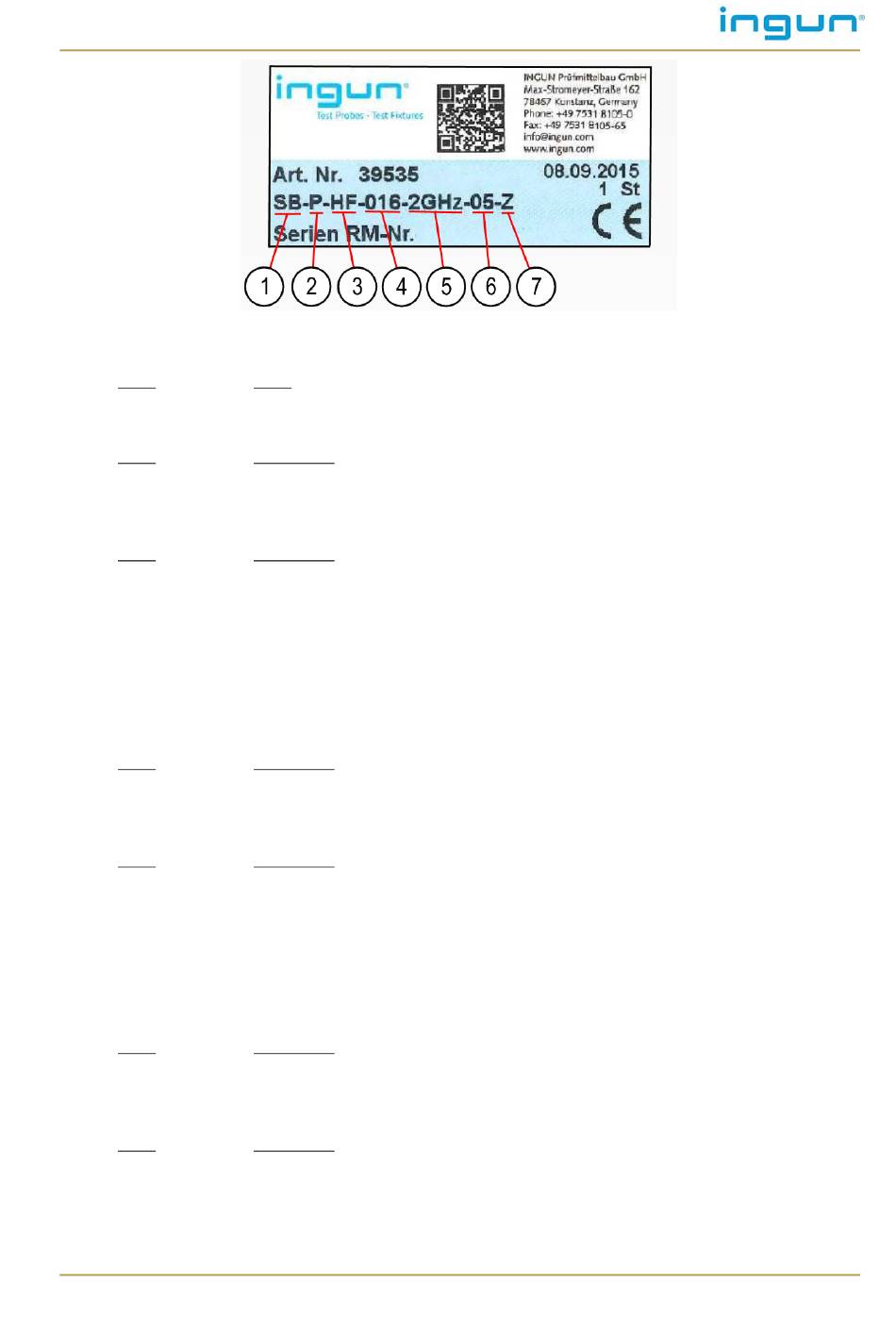

예시 : 인터페이스 블록의 명판
장치
장치 버전
장치 버전
장치 버전
장치 버전
장치 버전
장치 버전
