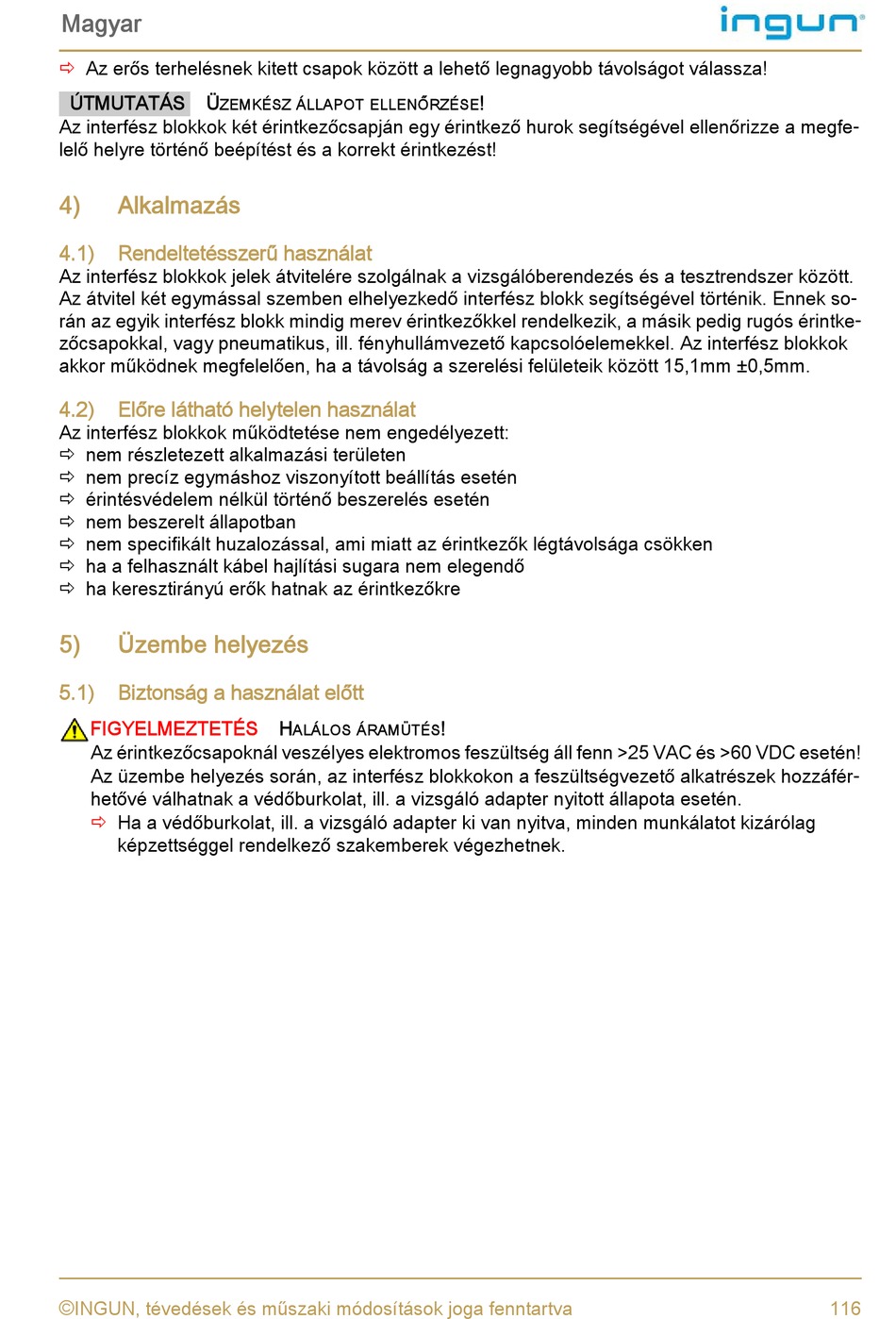

Magyar
Az erős terhelésnek kitett csapok között a lehető legnagyobb távolságot válassza!
ÚTMUTATÁS
Ü
ZEMKÉSZ ÁLLAPOT ELLENŐRZÉSE
Az interfész blokkok két érintkezőcsapján egy érintkező hurok segítségével ellenőrizze a megfe -
lelő helyre történő beépítést és a korrekt érintkezést!
4)
Alkalmazás
4.1)
Rendeltetésszerű használat
Az interfész blokkok jelek átvitelére szolgálnak a vizsgálóberendezés és a tesztrendszer között.
Az átvitel két egymással szemben elhelyezkedő interfész blokk segítségével történik. Ennek so -
rán az egyik interfész blokk mindig merev érintkezőkkel rendelkezik, a másik pedig rugós érintke -
zőcsapokkal, vagy pneumatikus, ill. fényhullámvezető kapcsolóelemekkel. Az interfész blokkok
akkor működnek megfelelően, ha a távolság a szerelési felületeik között 15,1mm ±0,5mm.
4.2)
Előre látható helytelen használat
Az interfész blokkok működtetése nem engedélyezett:
nem részletezett alkalmazási területen
nem precíz egymáshoz viszonyított beállítás esetén
érintésvédelem nélkül történő beszerelés esetén
nem beszerelt állapotban
nem specifikált huzalozással, ami miatt az érintkezők légtávolsága csökken
ha a felhasznált kábel hajlítási sugara nem elegendő
ha keresztirányú erők hatnak az érintkezőkre
5)
Üzembe helyezés
5.1)
Biztonság a használat előtt
FIGYELMEZTETÉS
Az érintkezőcsapoknál veszélyes elektromos feszültség áll fenn >25 VAC és >60 VDC esetén!
Az üzembe helyezés során, az interfész blokkokon a feszültségvezető alkatrészek hozzáfér -
hetővé válhatnak a védőburkolat, ill. a vizsgáló adapter nyitott állapota esetén.
Ha a védőburkolat, ill. a vizsgáló adapter ki van nyitva, minden munkálatot kizárólag
képzettséggel rendelkező szakemberek végezhetnek.
©
INGUN, tévedések és műszaki módosítások joga fenntartva
H
!
ALÁLOS ÁRAMÜTÉS
!
116
