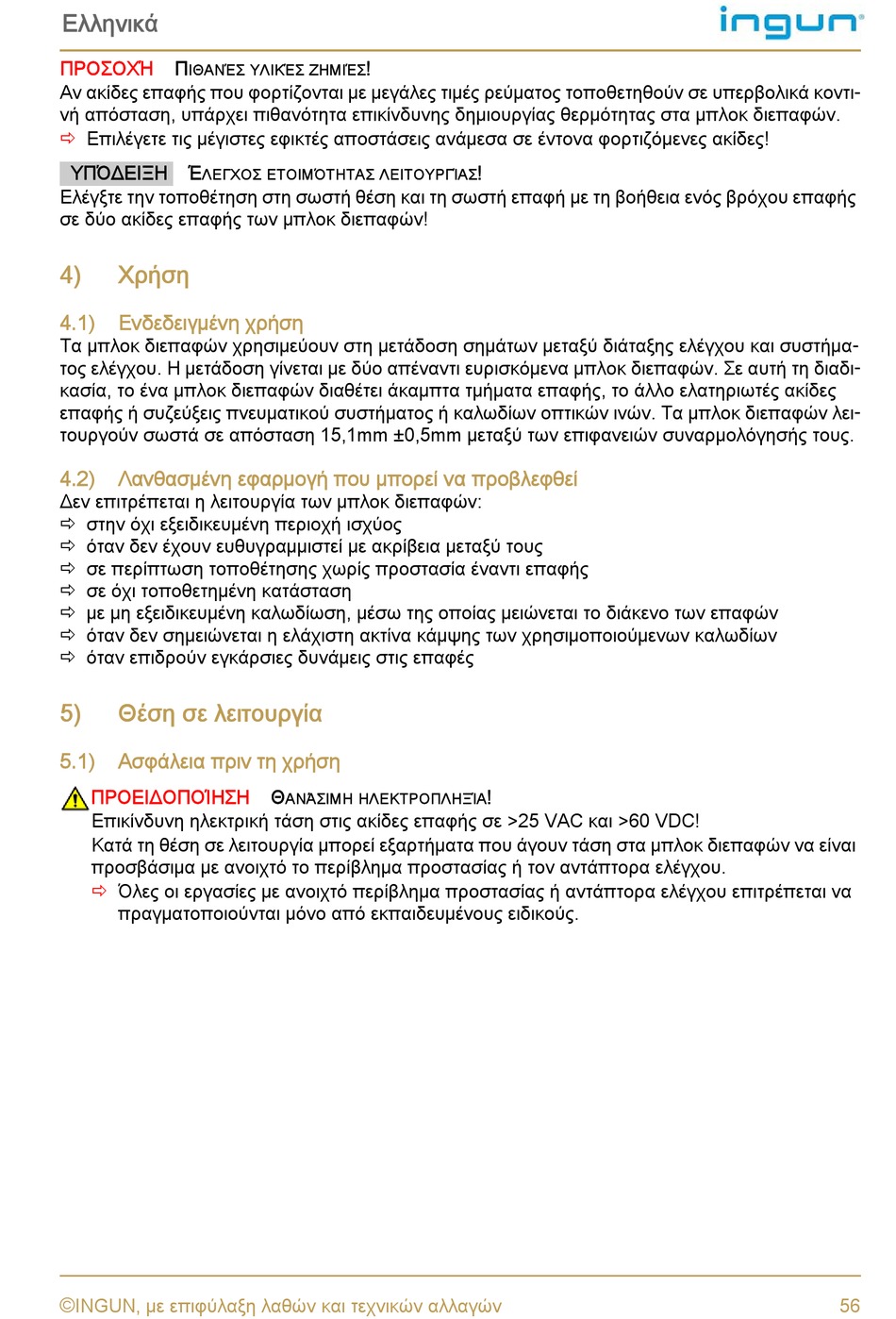

Ελληνικά
ΠΡΟΣΟΧΉ
Π
ΙΘΑΝΈΣ ΥΛΙΚΈΣ ΖΗΜΙΈΣ
Αν ακίδες επαφής που φορτίζονται με μεγάλες τιμές ρεύματος τοποθετηθούν σε υπερβολικά κοντι -
νή απόσταση, υπάρχει πιθανότητα επικίνδυνης δημιουργίας θερμότητας στα μπλοκ διεπαφών.
Επιλέγετε τις μέγιστες εφικτές αποστάσεις ανάμεσα σε έντονα φορτιζόμενες ακίδες!
ΥΠΌΔΕΙΞΗ
Έ
ΛΕΓΧΟΣ ΕΤΟΙΜΌΤΗΤΑΣ ΛΕΙΤΟΥΡΓΊΑΣ
Ελέγξτε την τοποθέτηση στη σωστή θέση και τη σωστή επαφή με τη βοήθεια ενός βρόχου επαφής
σε δύο ακίδες επαφής των μπλοκ διεπαφών!
4)
Χρήση
4.1)
Ενδεδειγμένη χρήση
Τα μπλοκ διεπαφών χρησιμεύουν στη μετάδοση σημάτων μεταξύ διάταξης ελέγχου και συστήμα -
τος ελέγχου. Η μετάδοση γίνεται με δύο απέναντι ευρισκόμενα μπλοκ διεπαφών. Σε αυτή τη διαδι -
κασία, το ένα μπλοκ διεπαφών διαθέτει άκαμπτα τμήματα επαφής, το άλλο ελατηριωτές ακίδες
επαφής ή συζεύξεις πνευματικού συστήματος ή καλωδίων οπτικών ινών. Τα μπλοκ διεπαφών λει -
τουργούν σωστά σε απόσταση 15,1mm ±0,5mm μεταξύ των επιφανειών συναρμολόγησής τους.
4.2)
Λανθασμένη εφαρμογή που μπορεί να προβλεφθεί
Δεν επιτρέπεται η λειτουργία των μπλοκ διεπαφών:
στην όχι εξειδικευμένη περιοχή ισχύος
όταν δεν έχουν ευθυγραμμιστεί με ακρίβεια μεταξύ τους
σε περίπτωση τοποθέτησης χωρίς προστασία έναντι επαφής
σε όχι τοποθετημένη κατάσταση
με μη εξειδικευμένη καλωδίωση, μέσω της οποίας μειώνεται το διάκενο των επαφών
όταν δεν σημειώνεται η ελάχιστη ακτίνα κάμψης των χρησιμοποιούμενων καλωδίων
όταν επιδρούν εγκάρσιες δυνάμεις στις επαφές
5)
Θέση σε λειτουργία
5.1)
Ασφάλεια πριν τη χρήση
ΠΡΟΕΙΔΟΠΟΊΗΣΗ
Επικίνδυνη ηλεκτρική τάση στις ακίδες επαφής σε >25 VAC και >60 VDC!
Κατά τη θέση σε λειτουργία μπορεί εξαρτήματα που άγουν τάση στα μπλοκ διεπαφών να είναι
προσβάσιμα με ανοιχτό το περίβλημα προστασίας ή τον αντάπτορα ελέγχου.
Όλες οι εργασίες με ανοιχτό περίβλημα προστασίας ή αντάπτορα ελέγχου επιτρέπεται να
πραγματοποιούνται μόνο από εκπαιδευμένους ειδικούς.
©
INGUN, με επιφύλαξη λαθών και τεχνικών αλλαγών
!
Θ
ΑΝΆΣΙΜΗ ΗΛΕΚΤΡΟΠΛΗΞΊΑ
!
!
56
