Magyar
1 Termékcsoport
I
SMERTETŐJEL
SB . . . . . . . . . . Interfész blokk
2 Kivitel (felszerelési oldal)
I
SMERTETŐJEL
P . . . . . . . . . . . próbadarab-oldali
T . . . . . . . . . . . tesztrendszer-oldali
3 Típus
I
SMERTETŐJEL
HF . . . . . . . . . . Nagyfrekvenciás blokk
HS . . . . . . . . . . Erősáramú blokk
LL . . . . . . . . . . Fényvezető blokk
MB. . . . . . . . . . Vegyes blokk
PN . . . . . . . . . . Pneumatikus blokk
SI. . . . . . . . . . . Jelzőblokk
SO . . . . . . . . . . Különleges blokk
4 Lehetséges pólusok száma
I
SMERTETŐJEL
xxx. . . . . . . . . . Pólusok száma egyszerűen felszerelt blokkoknál
xxx/xxx/xxx . . . Pólusok száma vegyes blokkoknál
5 Érték, ill. paraméter
I
SMERTETŐJEL
DM/DKx,x . . . . A fényhullámvezető köpeny-, ill. magátmérője (DM, ill. DK) mm-ben, LL-
OHx . . . . . . . . . Az optikai fej (Optical Head) típusa LL-blokk esetén
PKx . . . . . . . . . A pneumatikus csatlakozótömlő belső átmérője, pl. PK3 PN-blokk esetén
xGHz . . . . . . . . Max. frekvencia tartomány HF-blokk esetén
xxxA . . . . . . . . Max. áramerősség 1 érintkezőcsapnál, HS- vagy SI-blokk esetén
xxx/xxx/... . . . . Értékek vegyes blokkok esetén (pl. 4A/2GHz/16A)
6 Felszerelt pólusok száma
I
SMERTETŐJEL
nincs adat . . . . Teljes felszereltség esetén
xx. . . . . . . . . . . Részleges felszereltség esetén
7 Egyéb kivitelek
I
SMERTETŐJEL
A . . . . . . . . . . . Lezárás (csak PN-blokk esetén)
N . . . . . . . . . . . Kis ohmos
Sima . . . . . . . . Érintkezőrész sima érintkező felülettel
S . . . . . . . . . . . Szilikonmaszk (csak fényhullámvezető blokk esetén)
©
INGUN, tévedések és műszaki módosítások joga fenntartva

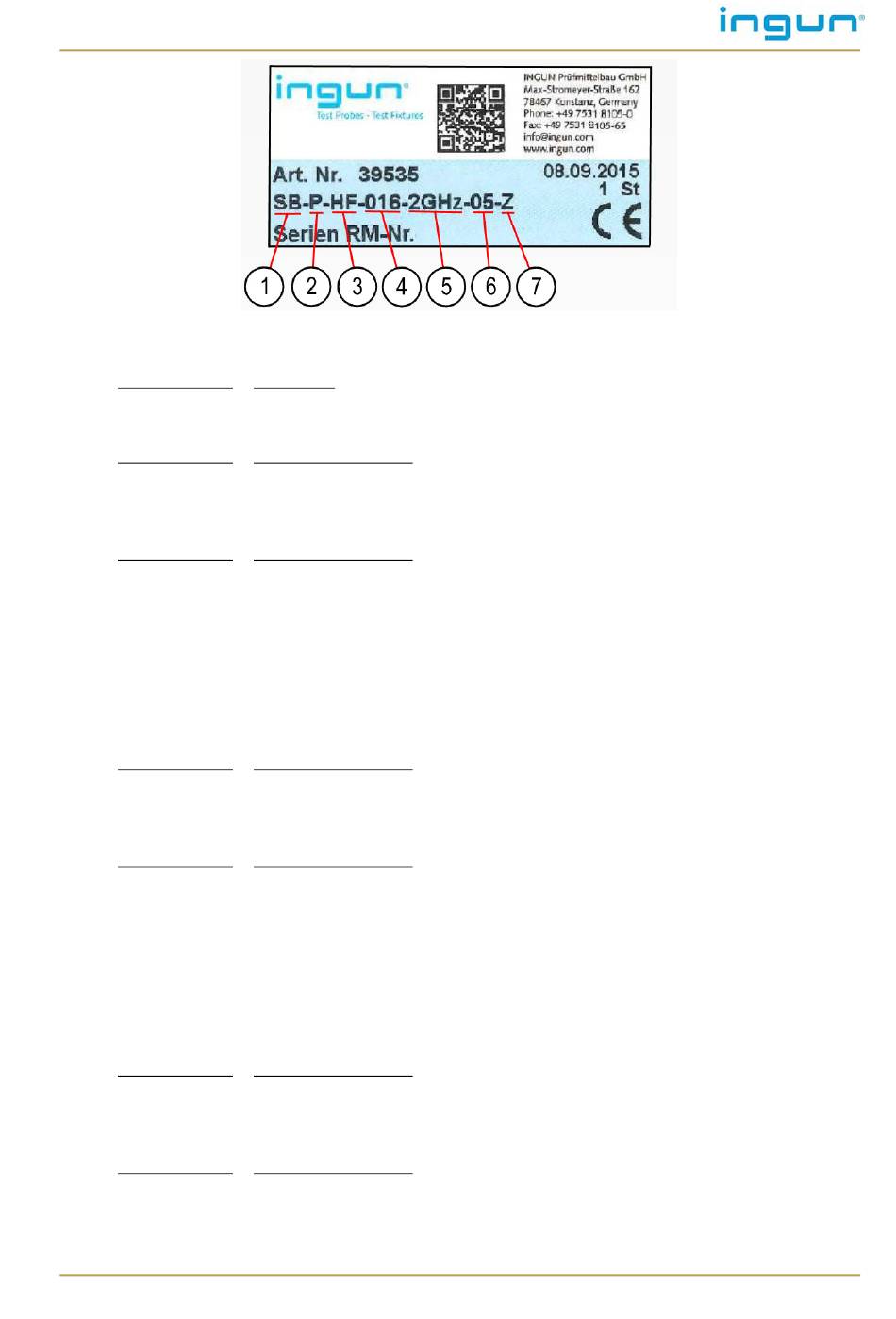

Példa: Egy interfész blokk típustáblája
K
ÉSZÜLÉK
K
ÉSZÜLÉKVÁLTOZAT
K
ÉSZÜLÉKVÁLTOZAT
K
ÉSZÜLÉKVÁLTOZAT
K
ÉSZÜLÉKVÁLTOZAT
blokk esetén
K
ÉSZÜLÉKVÁLTOZAT
K
ÉSZÜLÉKVÁLTOZAT
