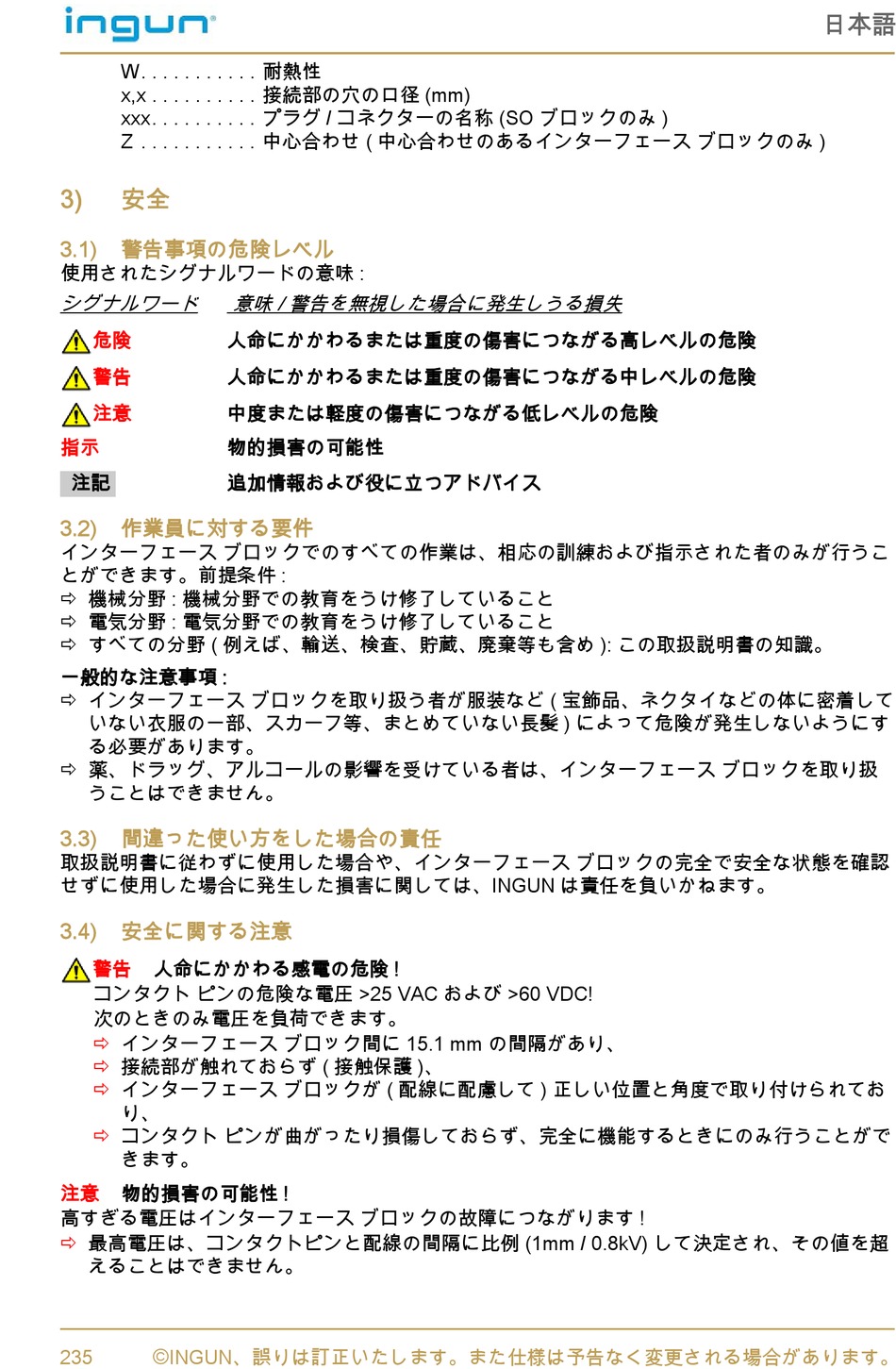

Ingun SB-T series Betriebsanleitung Seite 236

W. . . . . . . . . . . 耐熱性
x,x . . . . . . . . . . 接続部の穴の口径 (mm)
xxx. . . . . . . . . . プラグ / コネクターの名称 (SO ブロックのみ )
Z . . . . . . . . . . . 中心合わせ ( 中心合わせのあるインターフェース ブロックのみ )
3) 安全
3.1) 警告事項の危険レベル
使用されたシグナルワードの意味 :
シグナルワード 意味 / 警告を無視した場合に発生しうる損失
危険 人命にかかわるまたは重度の傷害につながる高レベルの危険
警告 人命にかかわるまたは重度の傷害につながる中レベルの危険
注意 中度または軽度の傷害につながる低レベルの危険
指示 物的損害の可能性
注記 追加情報および役に立つアドバイス
3.2) 作業員に対する要件
インターフェース ブロックでのすべての作業は、相応の訓練および指示された者のみが行うこ
とができます。前提条件 :
 機械分野 : 機械分野での教育をうけ修了していること
 電気分野 : 電気分野での教育をうけ修了していること
 すべての分野 ( 例えば、輸送、検査、貯蔵、廃棄等も含め ): この取扱説明書の知識。
一般的な注意事項 :
 インターフェース ブロックを取り扱う者が服装など ( 宝飾品、ネクタイなどの体に密着して
いない衣服の一部、スカーフ等、まとめていない長髪 ) によって危険が発生しないようにす
る必要があります。
 薬、ドラッグ、アルコールの影響を受けている者は、インターフェース ブロックを取り扱
うことはできません。
3.3) 間違った使い方をした場合の責任
取扱説明書に従わずに使用した場合や、インターフェース ブロックの完全で安全な状態を確認
せずに使用した場合に発生した損害に関しては、INGUN は責任を負いかねます。
3.4) 安全に関する注意
警告 人命にかかわる感電の危険 !
コンタクト ピンの危険な電圧 >25 VAC および >60 VDC!
次のときのみ電圧を負荷できます。
インターフェース ブロック間に 15.1 mm の間隔があり、

接続部が触れておらず ( 接触保護 )、

インターフェース ブロックが ( 配線に配慮して ) 正しい位置と角度で取り付けられてお

り、
コンタクト ピンが曲がったり損傷しておらず、完全に機能するときにのみ行うことがで

きます。
注意 物的損害の可能性 !
高すぎる電圧はインターフェース ブロックの故障につながります !
最高電圧は、コンタクトピンと配線の間隔に比例 (1mm / 0.8kV) して決定され、その値を超

えることはできません。
©
