Česky
1 Produktová skupina
I
DENTIFIKACE
Blok rozhraní . SB
2 Provedení (na straně připojení)
I
DENTIFIKACE
P . . . . . . . . . . . na straně zkoušeného vzorku
T . . . . . . . . . . . na straně zkušebního systému
3 Typ
I
DENTIFIKACE
HF . . . . . . . . . . vysokofrekvenční blok
HS . . . . . . . . . . blok s vysokým proudem
LL . . . . . . . . . . optický blok
MB. . . . . . . . . . smíšený blok
PN . . . . . . . . . . pneumatický blok
SI. . . . . . . . . . . signální blok
SO . . . . . . . . . . speciální blok
4 počet možných pólů
I
DENTIFIKACE
xxx. . . . . . . . . . počet pólů u jednoduše osazených bloků
xxx/xxx/xxx . . . počet pólů u smíšených bloků
5 hodnota nebo veličina
I
DENTIFIKACE
DM/DKx,x . . . . průměr pláště nebo jádra (DM nebo DK) optického vodiče v mm u bloku LL
OHx . . . . . . . . . typ optické hlavy u bloku LL
PKx . . . . . . . . . vnitřní průměr pneumatické připojovací hadice, např. PK3 u bloku PN
xGHz . . . . . . . . max. rozsah frekvence u bloku HF
xxxA . . . . . . . . max. velikost proudu pro 1 kontaktní kolík u bloku HS nebo SI
xxx/xxx/... . . . . hodnoty u smíšených bloků, (např. 4A/2GHz/16A)
6 počet osazených pólů
I
DENTIFIKACE
bez údaje. . . . . při plném osazení
xx. . . . . . . . . . . při částečném osazení
7 jiné provedení
I
DENTIFIKACE
A . . . . . . . . . . . blokování (pouze u bloku PN)
N . . . . . . . . . . . nízký odpor
Schéma . . . . . . části kontaktů s rovnou kontaktní plochou
S . . . . . . . . . . . silikonová maska (pouze u bloku optických vodičů)
W. . . . . . . . . . . teplovzdorný
©
INGUN, chyby a technické změny jsou vyhrazeny

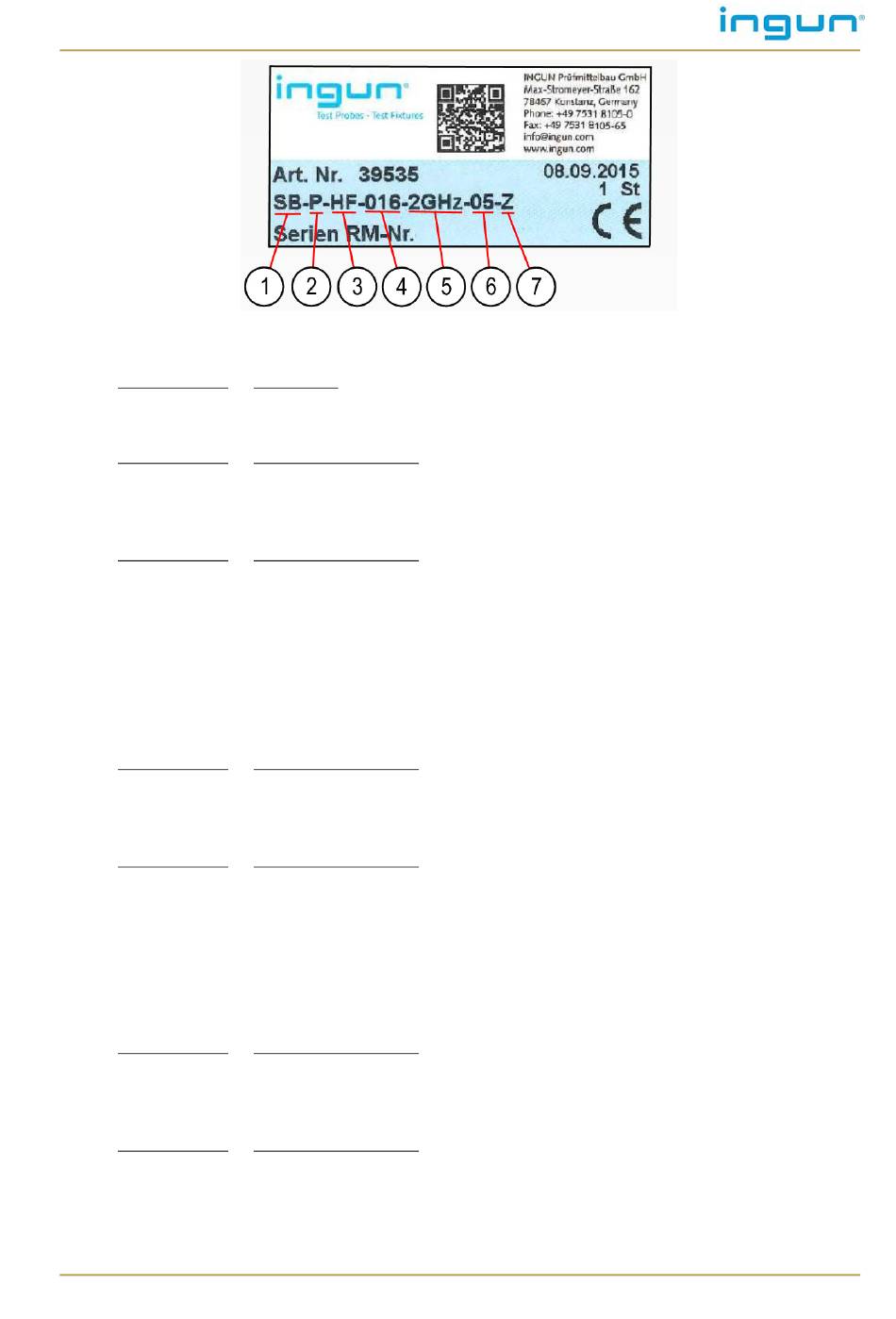

Příklad: Typový štítek bloku rozhraní
