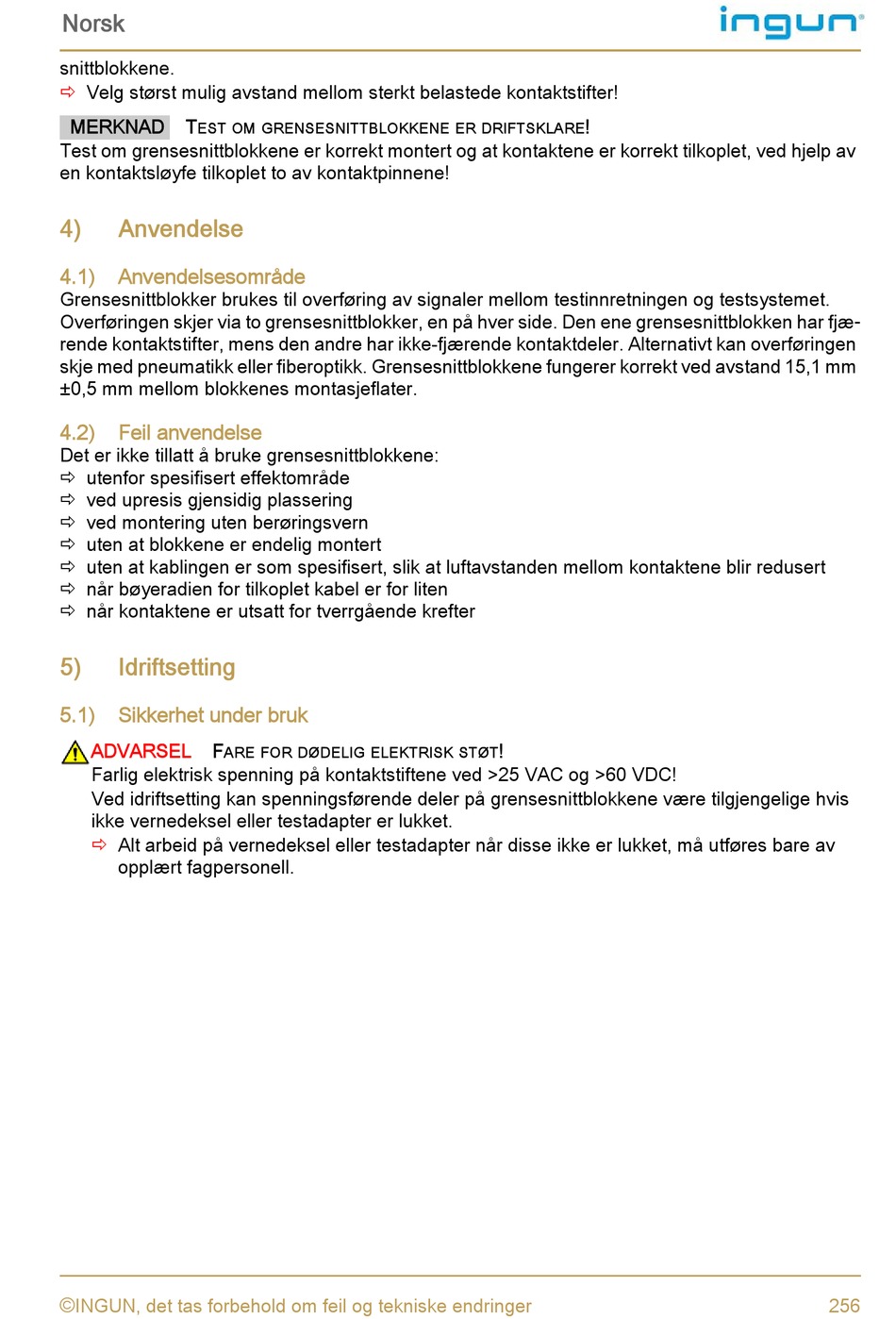

Norsk
snittblokkene.
Velg størst mulig avstand mellom sterkt belastede kontaktstifter!

MERKNAD T
EST OM GRENSESNITTBLOKKENE ER DRIFTSKLARE
Test om grensesnittblokkene er korrekt montert og at kontaktene er korrekt tilkoplet, ved hjelp av
en kontaktsløyfe tilkoplet to av kontaktpinnene!
4)

Anvendelse

4.1) Anvendelsesområde
Grensesnittblokker brukes til overføring av signaler mellom testinnretningen og testsystemet.
Overføringen skjer via to grensesnittblokker, en på hver side. Den ene grensesnittblokken har fjæ -
rende kontaktstifter, mens den andre har ikke-fjærende kontaktdeler. Alternativt kan overføringen
skje med pneumatikk eller fiberoptikk. Grensesnittblokkene fungerer korrekt ved avstand 15,1 mm
±0,5 mm mellom blokkenes montasjeflater.
4.2) Feil anvendelse
Det er ikke tillatt å bruke grensesnittblokkene:
 utenfor spesifisert effektområde
 ved upresis gjensidig plassering
 ved montering uten berøringsvern
 uten at blokkene er endelig montert
 uten at kablingen er som spesifisert, slik at luftavstanden mellom kontaktene blir redusert
 når bøyeradien for tilkoplet kabel er for liten
 når kontaktene er utsatt for tverrgående krefter
5)

Idriftsetting

5.1) Sikkerhet under bruk
ADVARSEL F
ARE FOR DØDELIG ELEKTRISK STØT
Farlig elektrisk spenning på kontaktstiftene ved >25 VAC og >60 VDC!
Ved idriftsetting kan spenningsførende deler på grensesnittblokkene være tilgjengelige hvis
ikke vernedeksel eller testadapter er lukket.
Alt arbeid på vernedeksel eller testadapter når disse ikke er lukket, må utføres bare av

opplært fagpersonell.
©
INGUN, det tas forbehold om feil og tekniske endringer
!
!
