5.2) Schemat przyłączy
We wszystkich blokach interfejsowych rzędy pionowe są oznaczane literami, zaś rzędy poziome
- cyframi. Rozpoczyna się od strony lewej na górze na bloku interfejsowym po stronie wyrobu ba -
danego oraz po prawej na górze na bloku po stronie systemu testowego, w każdym przypadku
patrząc od strony okablowania.
5.3) Wymiary wbudowania (w mm)
Wymiary wbudowania są jednakowe we wszystkich blokach interfejsowych.
6) Obsługa
Bloki interfejsowe są zabudowywane jako elektryczne środki eksploatacyjne i nie są bezpośrednio
obsługiwane przez użytkownika.
147

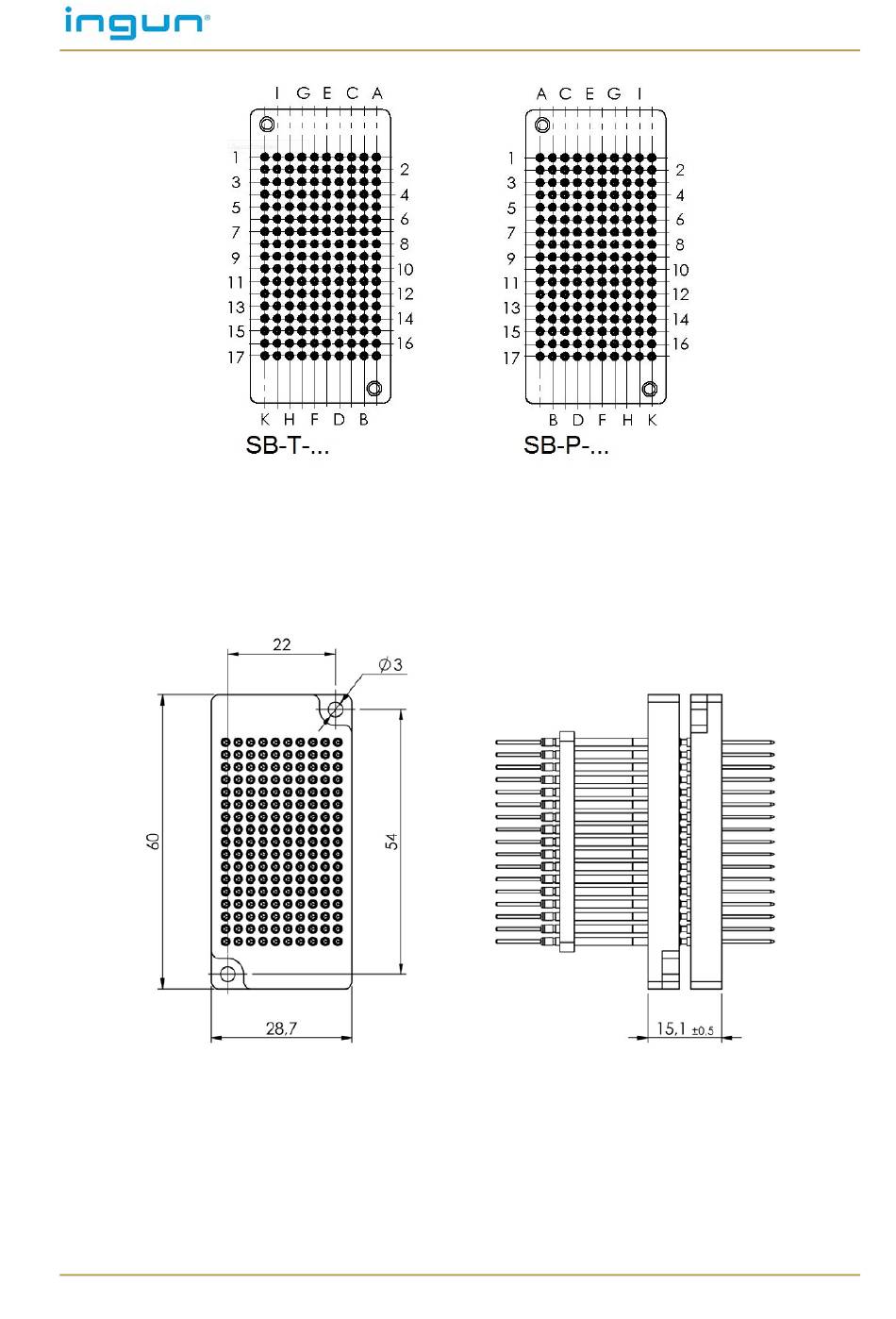

Schemat przyłączy od strony okablowania
