Ingun SB-T series Betriebsanleitung Seite 255

Norsk
1 Produktgruppe
B
ESKRIVELSE
SB . . . . . . . . . . Grensesnittblokk
2 Utførelse (monteringsside)
B
ESKRIVELSE
P . . . . . . . . . . . på utstyr under test
T . . . . . . . . . . . på testsystem
3 Type
B
ESKRIVELSE
HF . . . . . . . . . . Høyfrekvensblokk
HS . . . . . . . . . . Høystrømsblokk
LL . . . . . . . . . . Fiberoptikkblokk
MB. . . . . . . . . . Mikseblokk
PN . . . . . . . . . . Pneumatikkblokk
SI. . . . . . . . . . . Signalblokk
SO . . . . . . . . . . Spesialblokk
4 Mulig antall poler
B
ESKRIVELSE
xxx. . . . . . . . . . Poltall for enkeltbestykkede blokker
xxx/xxx/xxx . . . Poltall for mikseblokker
5 Verdi resp. karakteristikk
B
ESKRIVELSE
DM/DKx,x . . . . Mantel/kjernediameter i mm for fiberlederen for LL-blokken
OHx . . . . . . . . . Type optisk hode for LL-blokken
PKx . . . . . . . . . Indre diameter for pneumatisk tilkoplingsslange, f.eks. PK3 for PN-blok -
xGHz . . . . . . . . Maks. Frekvensområde for HF-blokken
xxxA . . . . . . . . Maks. Strøm for 1 kontaktstift for HS- eller SI-blokken
xxx/xxx/... . . . . Verdi for miksblokker (f.eks. 4A/2GHz/16A)
6 Antall bestykkede poler
B
ESKRIVELSE
Ikke angitt . . . . Ved fullbestykning
Xx . . . . . . . . . . Ved delbestykning
7 Diverse utførelser
B
ESKRIVELSE
A . . . . . . . . . . . Sperre (bare for PN-blokken)
N . . . . . . . . . . . Lavohm
Plan . . . . . . . . . Kontaktdel med plane kontaktflater
S . . . . . . . . . . . Silikonmaske (bare for fiberoptisk blokk)
©
INGUN, det tas forbehold om feil og tekniske endringer

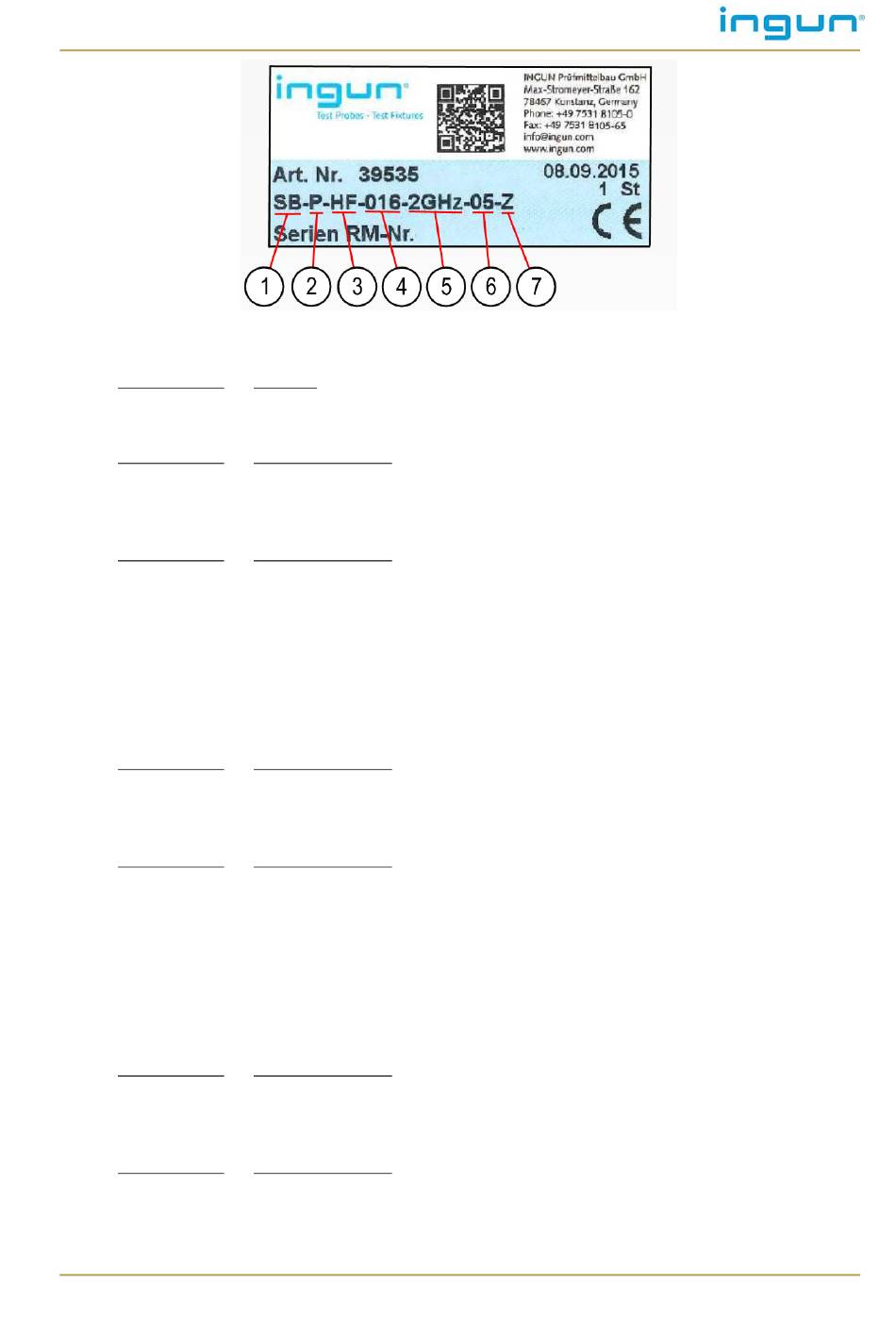

Eksempel: Typeskiltet for en grensesnittblokk
U
TSTYR
U
TSTYRSVARIANT
U
TSTYRSVARIANT
U
TSTYRSVARIANT
U
TSTYRSVARIANT
ken
U
TSTYRSVARIANT
U
TSTYRSVARIANT
