Italiano

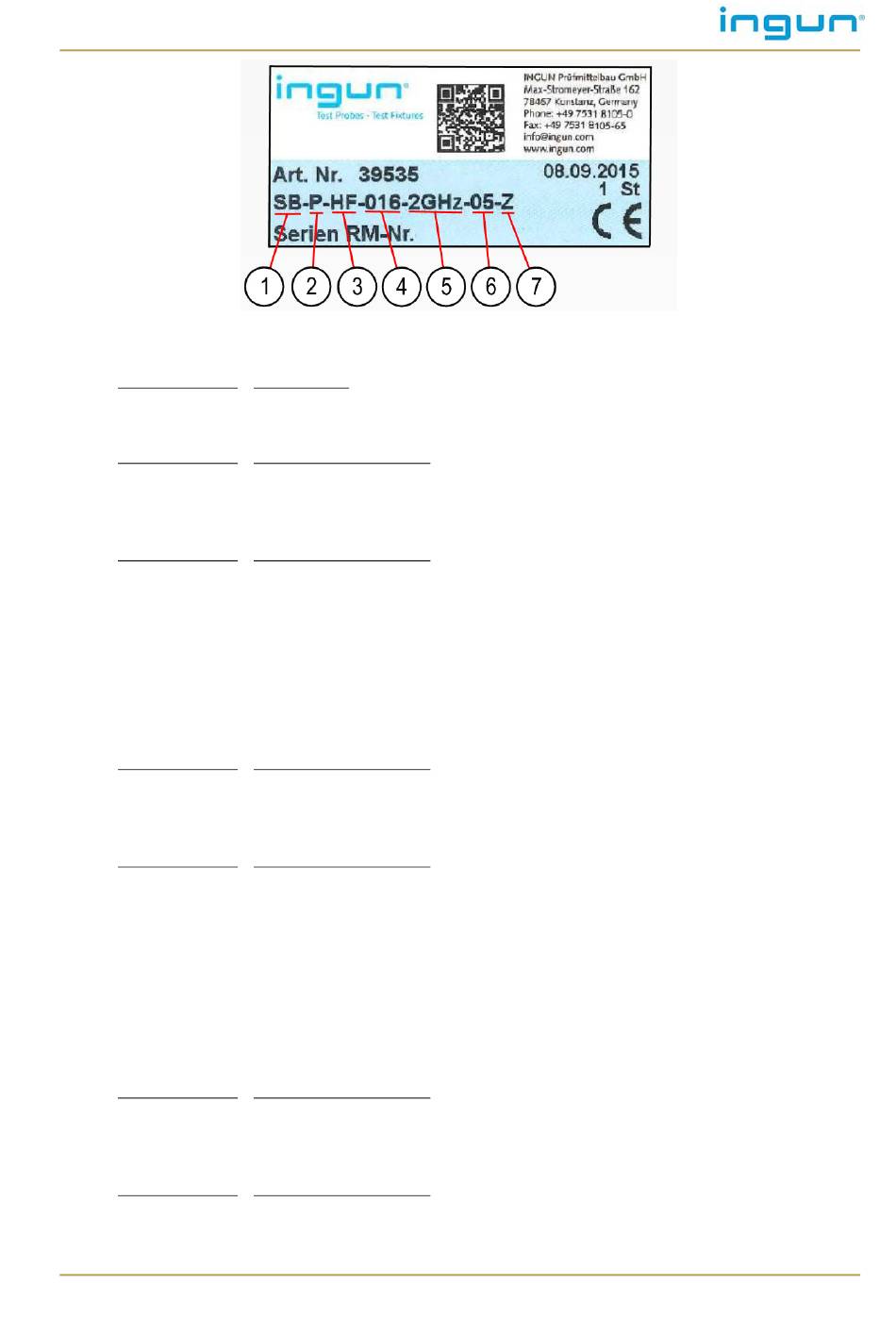

Esempio: Targhetta identificativa di un blocco di interfaccia
1 Gruppo di prodotti
I
DENTIFICATIVO
SB . . . . . . . . . . Blocco di interfaccia
2 Versione (lato montaggio)
I
DENTIFICATIVO
P . . . . . . . . . . . lato pezzo da collaudare
T . . . . . . . . . . . lato sistema di test
3 Tipo
I
DENTIFICATIVO
HF . . . . . . . . . . Blocco ad alta frequenza
HS . . . . . . . . . . Blocco a corrente elevata
LL . . . . . . . . . . Blocco a fibra ottica
MB. . . . . . . . . . Blocco misto
PN . . . . . . . . . . Blocco pneumatico
SI. . . . . . . . . . . Blocco di segnalazione
SO . . . . . . . . . . Blocco speciale
4 Numero di poli possibili
I
DENTIFICATIVO
xxx. . . . . . . . . . Numero di poli con dotazione semplice
xxx/xxx/xxx . . . Numero di poli per blocchi misti
5 Valore o grandezza caratteristica
I
DENTIFICATIVO
DM/DKx,x . . . . Diametro del rivestimento o del nucleo (DM o DK) della fibra ottica in mm
OHx . . . . . . . . . Tipo di testina ottica (Optical Head) per blocco LL
PKx . . . . . . . . . Diametro interno del flessibili pneumatico di collegamento, ad es. PK3 per
xGHz . . . . . . . . Max. campo di frequenza per blocco HF
xxxA . . . . . . . . Max. amperaggio per 1 perno di contatto con blocco HS o SI
xxx/xxx/... . . . . Valori dei blocchi misti, (ad es. 4A/2GHz/16A)
6 Numero di poli in dotazione
I
DENTIFICATIVO
nessuna indicazioneCon dotazione completa
xx. . . . . . . . . . . Con dotazione parziale
7 Altre versioni
I
DENTIFICATIVO
A . . . . . . . . . . . Chiusura (solo per blocco PN)
N . . . . . . . . . . . Bassa resistenza
Piano . . . . . . . . Pezzo di contatto con superficie di contatto piana
©
INGUN, con riserva di errori e modifiche tecniche
