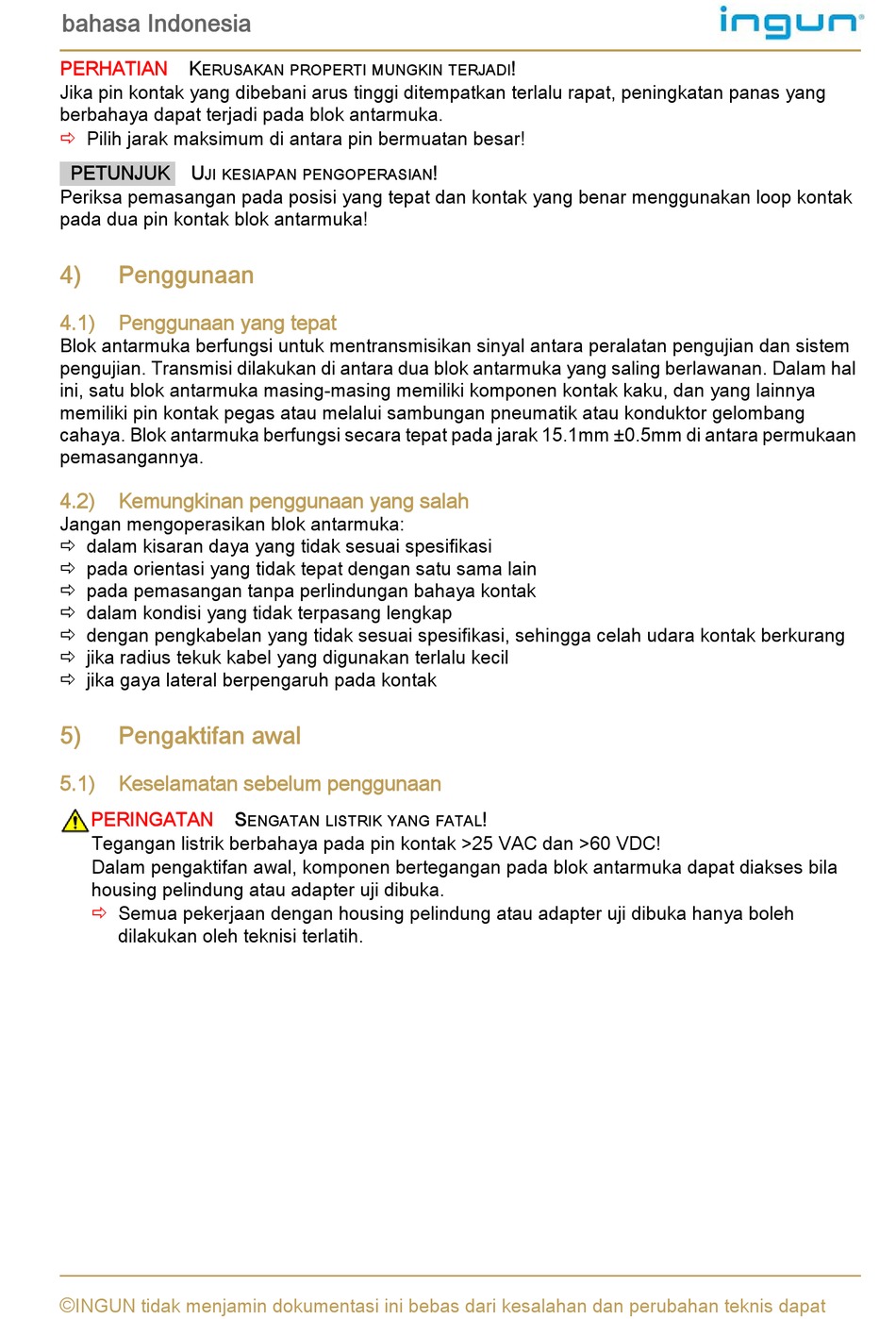

bahasa Indonesia
PERHATIAN K
ERUSAKAN PROPERTI MUNGKIN TERJADI
Jika pin kontak yang dibebani arus tinggi ditempatkan terlalu rapat, peningkatan panas yang
berbahaya dapat terjadi pada blok antarmuka.
Pilih jarak maksimum di antara pin bermuatan besar!

PETUNJUK U
JI KESIAPAN PENGOPERASIAN
Periksa pemasangan pada posisi yang tepat dan kontak yang benar menggunakan loop kontak
pada dua pin kontak blok antarmuka!
4)

Penggunaan

4.1) Penggunaan yang tepat
Blok antarmuka berfungsi untuk mentransmisikan sinyal antara peralatan pengujian dan sistem
pengujian. Transmisi dilakukan di antara dua blok antarmuka yang saling berlawanan. Dalam hal
ini, satu blok antarmuka masing-masing memiliki komponen kontak kaku, dan yang lainnya
memiliki pin kontak pegas atau melalui sambungan pneumatik atau konduktor gelombang
cahaya. Blok antarmuka berfungsi secara tepat pada jarak 15.1mm ±0.5mm di antara permukaan
pemasangannya.
4.2) Kemungkinan penggunaan yang salah
Jangan mengoperasikan blok antarmuka:
 dalam kisaran daya yang tidak sesuai spesifikasi
 pada orientasi yang tidak tepat dengan satu sama lain
 pada pemasangan tanpa perlindungan bahaya kontak
 dalam kondisi yang tidak terpasang lengkap
 dengan pengkabelan yang tidak sesuai spesifikasi, sehingga celah udara kontak berkurang
 jika radius tekuk kabel yang digunakan terlalu kecil
 jika gaya lateral berpengaruh pada kontak
5)

Pengaktifan awal

5.1) Keselamatan sebelum penggunaan
PERINGATAN
Tegangan listrik berbahaya pada pin kontak >25 VAC dan >60 VDC!
Dalam pengaktifan awal, komponen bertegangan pada blok antarmuka dapat diakses bila
housing pelindung atau adapter uji dibuka.
Semua pekerjaan dengan housing pelindung atau adapter uji dibuka hanya boleh

dilakukan oleh teknisi terlatih.
©
INGUN tidak menjamin dokumentasi ini bebas dari kesalahan dan perubahan teknis dapat
S
ENGATAN LISTRIK YANG FATAL
!
!
!
