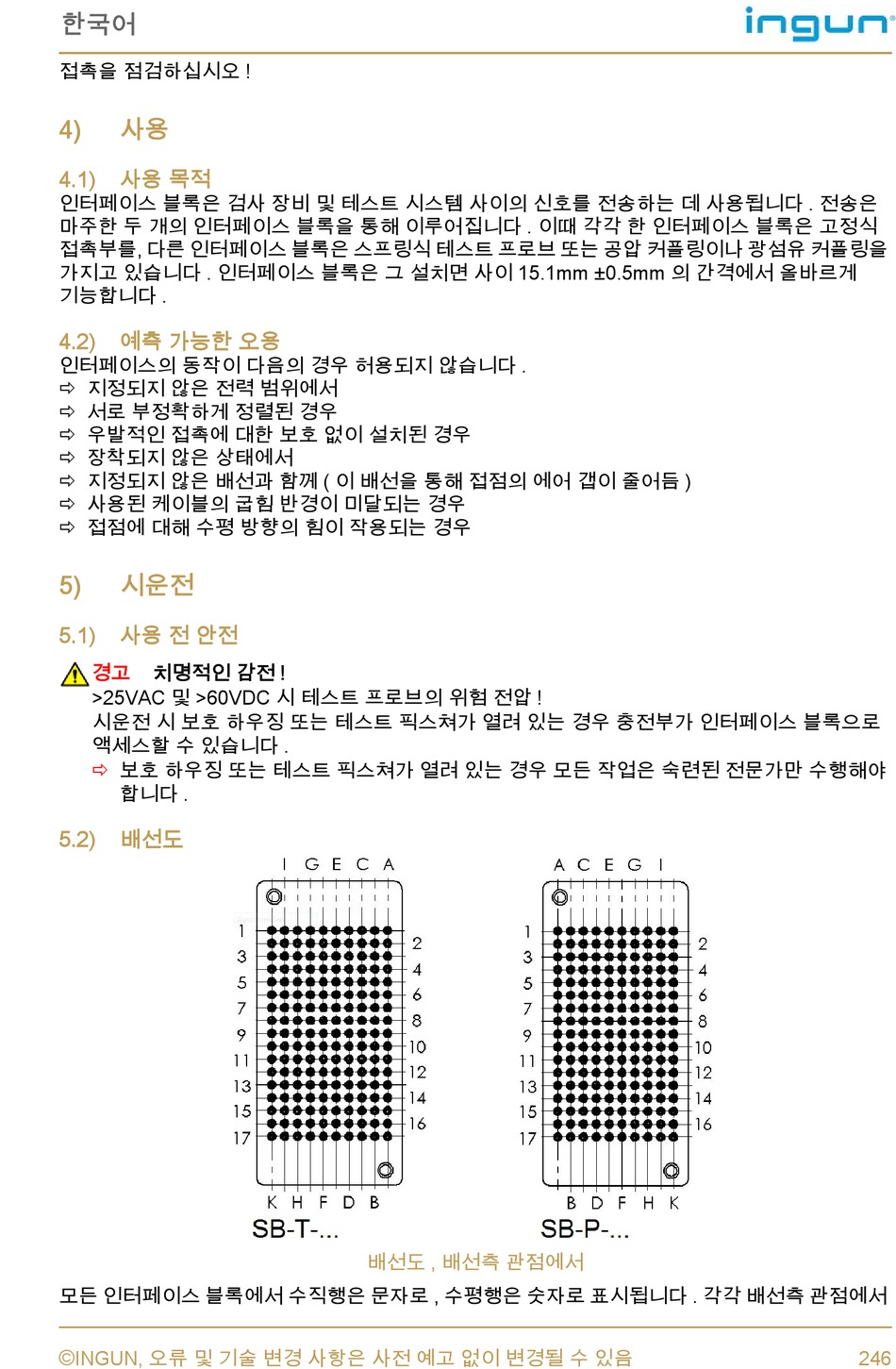

Ingun SB-T series Betriebsanleitung Seite 247

한국어
접촉을 점검하십시오 !
4) 사용
4.1) 사용 목性
인터페이스 블록은 검사 장비 및 테스트 시스템 사이의 신호를 전송하는 데 사용됩니다 . 전송은
마주한 두 개의 인터페이스 블록을 통해 이루어집니다 . 이때 각각 한 인터페이스 블록은 고정식
접촉부를, 다른 인터페이스 블록은 스프링식 테스트 프로브 또는 공압 커플링이나 광섬유 커플링을
가지고 있습니다 . 인터페이스 블록은 그 설치면 사이 15.1mm ±0.5mm 의 간격에서 올바르게
기능합니다 .
4.2) 예측 가능한 오용
인터페이스의 동작이 다음의 경우 허용되지 않습니다 .
 지정되지 않은 전력 범위에서
 서로 부정확하게 정렬된 경우
 우발性인 접촉에 대한 보호 없이 설치된 경우
 장착되지 않은 상태에서
 지정되지 않은 배선과 함께 ( 이 배선을 통해 접점의 에어 갭이 줄어듬 )
 사용된 케이블의 굽힘 반경이 미달되는 경우
 접점에 대해 수평 방향의 힘이 작용되는 경우
5) 시운전
5.1) 사용 전 안전
경고 치명性인 감전 !
>25VAC 및 >60VDC 시 테스트 프로브의 위험 전압 !
시운전 시 보호 하우징 또는 테스트 픽스쳐가 열려 있는 경우 충전부가 인터페이스 블록形로
액세스할 수 있습니다 .
보호 하우징 또는 테스트 픽스쳐가 열려 있는 경우 모든 작업은 숙련된 전문가만 수행해야

합니다 .
5.2) 배선도
모든 인터페이스 블록에서 수직행은 문자로 , 수평행은 숫자로 표시됩니다 . 각각 배선측 관점에서
©
INGUN, 오류 및 기술 변경 사항은 사전 예고 없이 변경될 수 있음
배선도 , 배선측 관점에서
