5.2) Kytkentäkaavio
Kaikissa rajapintalohkoissa tunnistetaan pystysuorat sarjat kirjaimilla ja vaakasuorat sarjat nume -
roilla. Aloitus tehdään näytteiden puoleisella rajapintalohkolla ylhäällä vasemmalta ja testijärjes -
telmän puoleisella rajapintalohkolla ylhäällä oikealta, kummassakin katsottuna johdotuksen
puolelta.
5.3) Asennusmitat (mm)
Asennusmitat ovat kaikissa rajapintalohkoissa samat.
6)

Toiminta

Rajapintalohkot asennetaan sähkölaitteina, eikä käyttäjä ohjaa niitä suoraan.
87

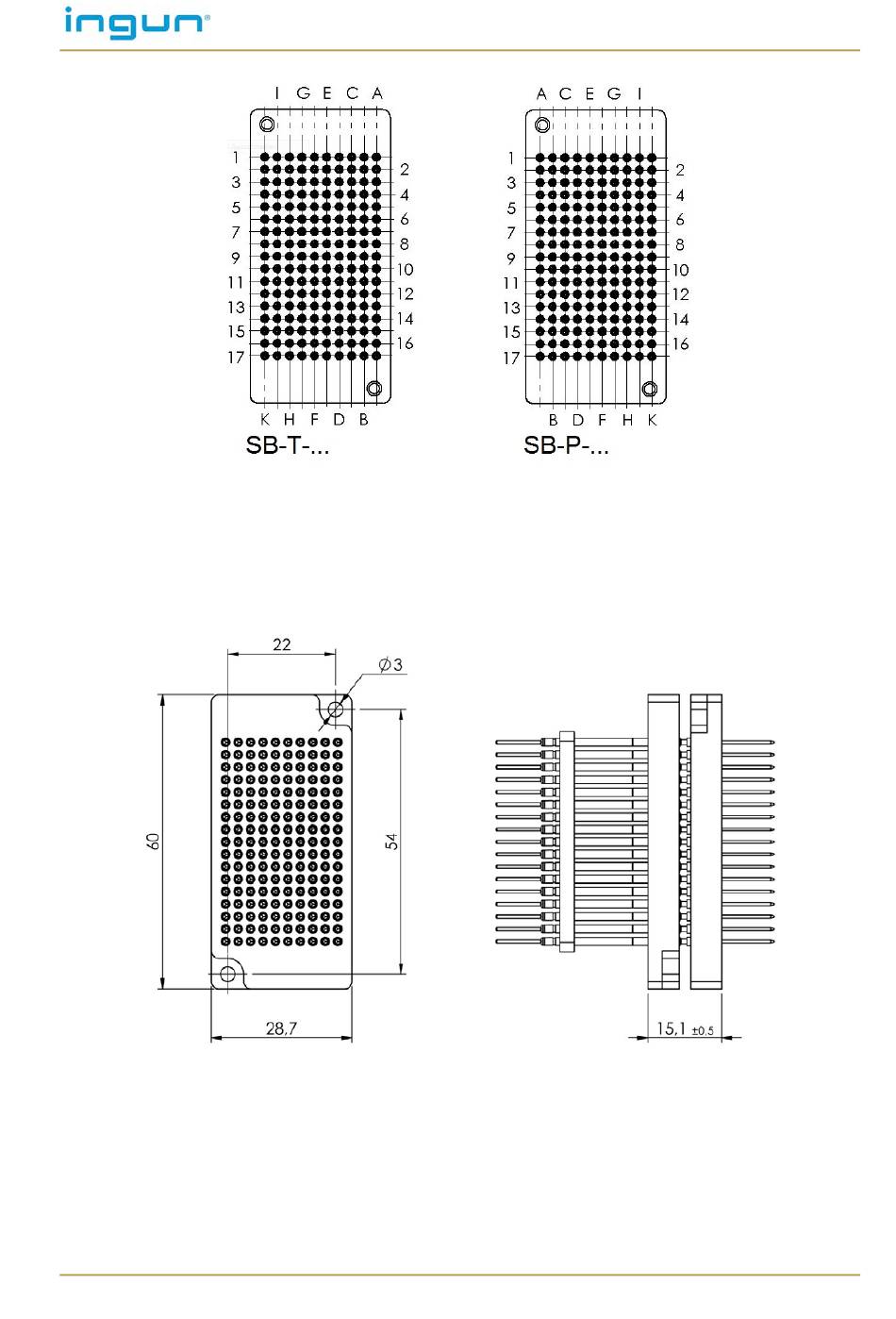

Kytkentäkaavio katsottuna johdotuksesta päin
Asennusmitat
©
INGUN, virheet ja tekniset muutokset pidätetään
