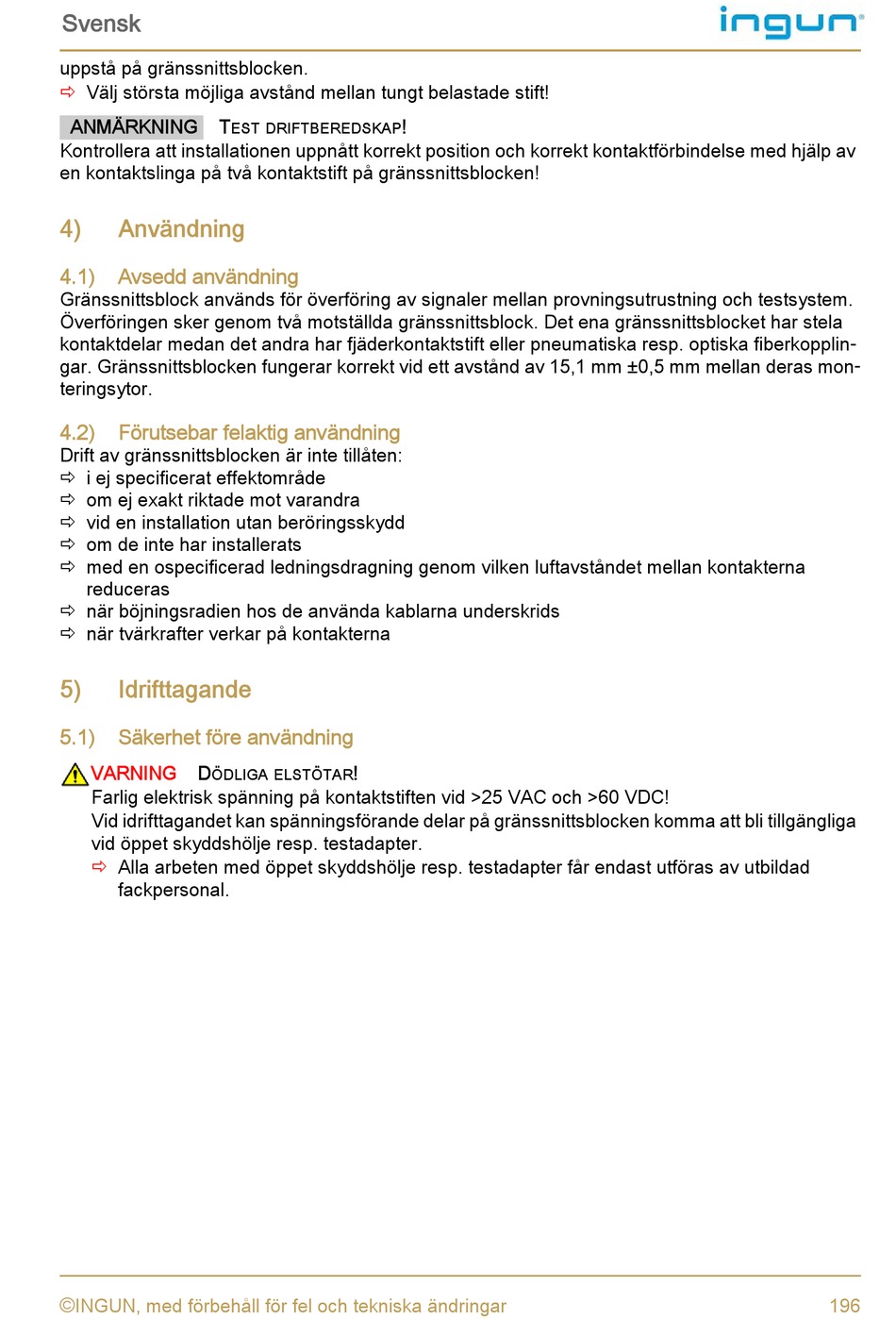

Svensk
uppstå på gränssnittsblocken.
Välj största möjliga avstånd mellan tungt belastade stift!

ANMÄRKNING T
Kontrollera att installationen uppnått korrekt position och korrekt kontaktförbindelse med hjälp av
en kontaktslinga på två kontaktstift på gränssnittsblocken!
4) Användning
4.1) Avsedd användning
Gränssnittsblock används för överföring av signaler mellan provningsutrustning och testsystem.
Överföringen sker genom två motställda gränssnittsblock. Det ena gränssnittsblocket har stela
kontaktdelar medan det andra har fjäderkontaktstift eller pneumatiska resp. optiska fiberkopplin -
gar. Gränssnittsblocken fungerar korrekt vid ett avstånd av 15,1 mm ±0,5 mm mellan deras mon -
teringsytor.
4.2) Förutsebar felaktig användning
Drift av gränssnittsblocken är inte tillåten:
 i ej specificerat effektområde
 om ej exakt riktade mot varandra
 vid en installation utan beröringsskydd
 om de inte har installerats
 med en ospecificerad ledningsdragning genom vilken luftavståndet mellan kontakterna
reduceras
 när böjningsradien hos de använda kablarna underskrids
 när tvärkrafter verkar på kontakterna
5)

Idrifttagande

5.1) Säkerhet före användning
VARNING D
ÖDLIGA ELSTÖTAR
Farlig elektrisk spänning på kontaktstiften vid >25 VAC och >60 VDC!
Vid idrifttagandet kan spänningsförande delar på gränssnittsblocken komma att bli tillgängliga
vid öppet skyddshölje resp. testadapter.
Alla arbeten med öppet skyddshölje resp. testadapter får endast utföras av utbildad

fackpersonal.
©
INGUN, med förbehåll för fel och tekniska ändringar
EST DRIFTBEREDSKAP
!
!
