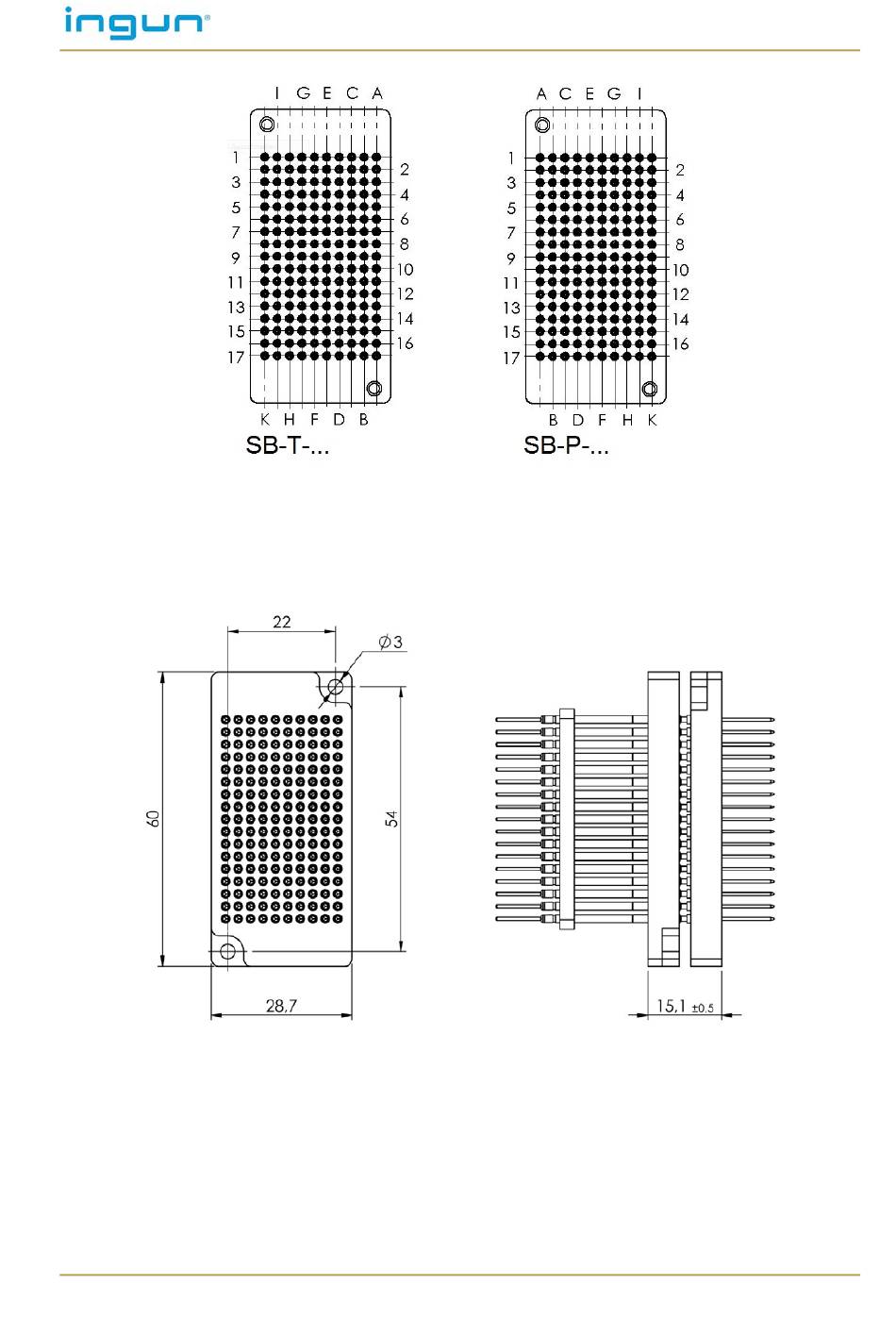

5.2) Priključni načrt
Pri vseh vmesniških sklopih so navpične vrste označene s črkami in vodoravne vrste s številkami.
Začne se pri vmesniškem sklopu s stranjo preskušanca levo zgoraj in pri vmesniškem sklopu s
stranjo sistema testiranja desno zgoraj, vedno gledano iz strani ožičenja.
5.3) Mere za vgradnjo (v mm)
Mere za vgradnjo so pri vseh vmesniških sklopih enake.
6)

Upravljanje

Vmesniški sklopi se vgradijo kot električna oprema in uporabnik z njimi ne upravlja neposredno.
187
Priključni načrt, glejte iz strani ožičenja
Mere za vgradnjo
©
