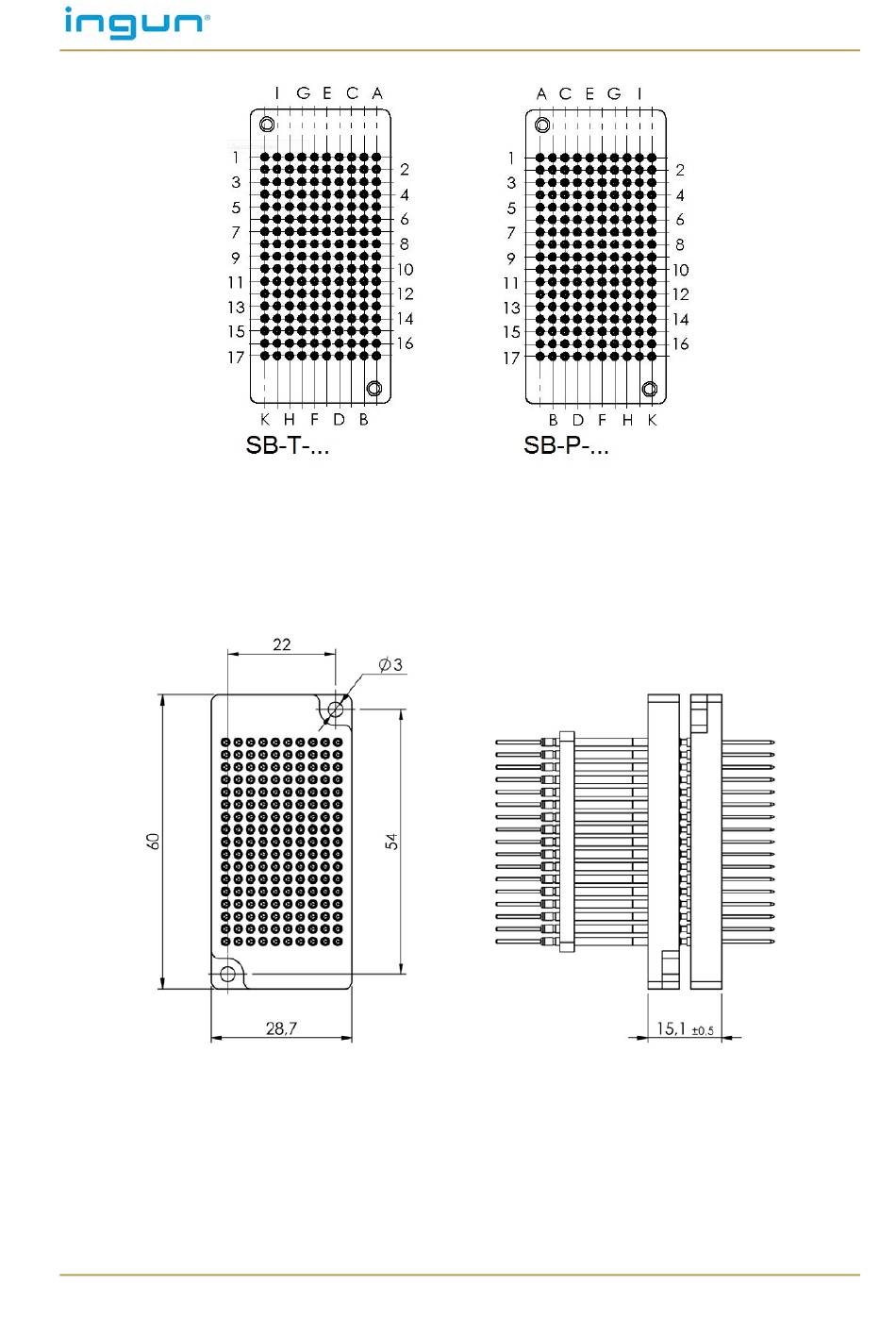

5.2) Схема соединений
Схема соединений, если смотреть со стороны разводки
На всех интерфейсных блоках вертикальные ряды обозначены буквами, а горизонтальные
- цифрами. На блоке со стороны испытуемого образца начинают слева сверху, а на блоке
со стороны системы тестирования - справа сверху, в обоих случаях если смотреть со сто -
роны разводки.
5.3) Монтажные размеры (в мм)
Монтажные размеры одинаковы для всех интерфейсных блоков.
6) Обслуживание
Интерфейсные блоки разрабатываются как электрооборудование и не обслуживаются
пользователем напрямую.
267
Монтажные размеры
©
