8.3.1 Klzné/posuvné spínače
Monitorovací modul má vpredu tri klzné/posuvné spínače na
riadenie svojich funkcií. Správanie sa kontaktu výstupného relé,
monitorovanie poškodenia vedenia a skratu je možné nastavit' .
Poloha
Tri klzné spínače musia byt' v správnej polohe:
NC: Správanie sa výstupného relé pri kľudovom prúde; relé sa
zopne, ak je na vstupnej strane rozopnutý kontakt.
WB: Monitorovanie prerušenia vodiča.
SC: Monitorovanie skratového spojenia.
8.3.2 LED
Nad posuvnými spínačmi sú umiestnené dve signálky LED:
• Pwr:
Zelená = aplikované napätie.
• 1:
Žltá = nízky tlak v systéme.
Červená = prerušený vodič alebo skrat.
Nízky tlak v systéme (žltá signálka LED)
Ak sa kontakt tlakového spínača (póly 1 až 4) na vstupnej strane
rozpojí vplyvom poklesu tlaku v sústave, aktivuje sa výstupné relé
(póly 7 až 10) a rozsvieti sa žltá signálka LED.
Akonáhle sa kontakt tlakového spínača opät' zopne, výstupné relé
sa deaktivuje a signálka LED zhasne.
Prerušený vodič alebo skrat (červená signálka LED)
Ak dôjde k prerušeniu vodiča alebo skratu na vstupnej strane
monitorovacej jednotky (póly 7 až 10), vypadne relé poruchovej
signalizácie a rozsvieti sa červená signálka LED.
Súčasne sa rozsvieti signálka H4 (porucha hasiaceho čerpadla).
Táto signálka zhasne hneď po odstránení poruchy.
8.3.3 Odporový modul
Odporový modul musí byt' priamo pripojený na zodpovedajúci
tlakový spínač. Pozri nákres elektroinštalácie.

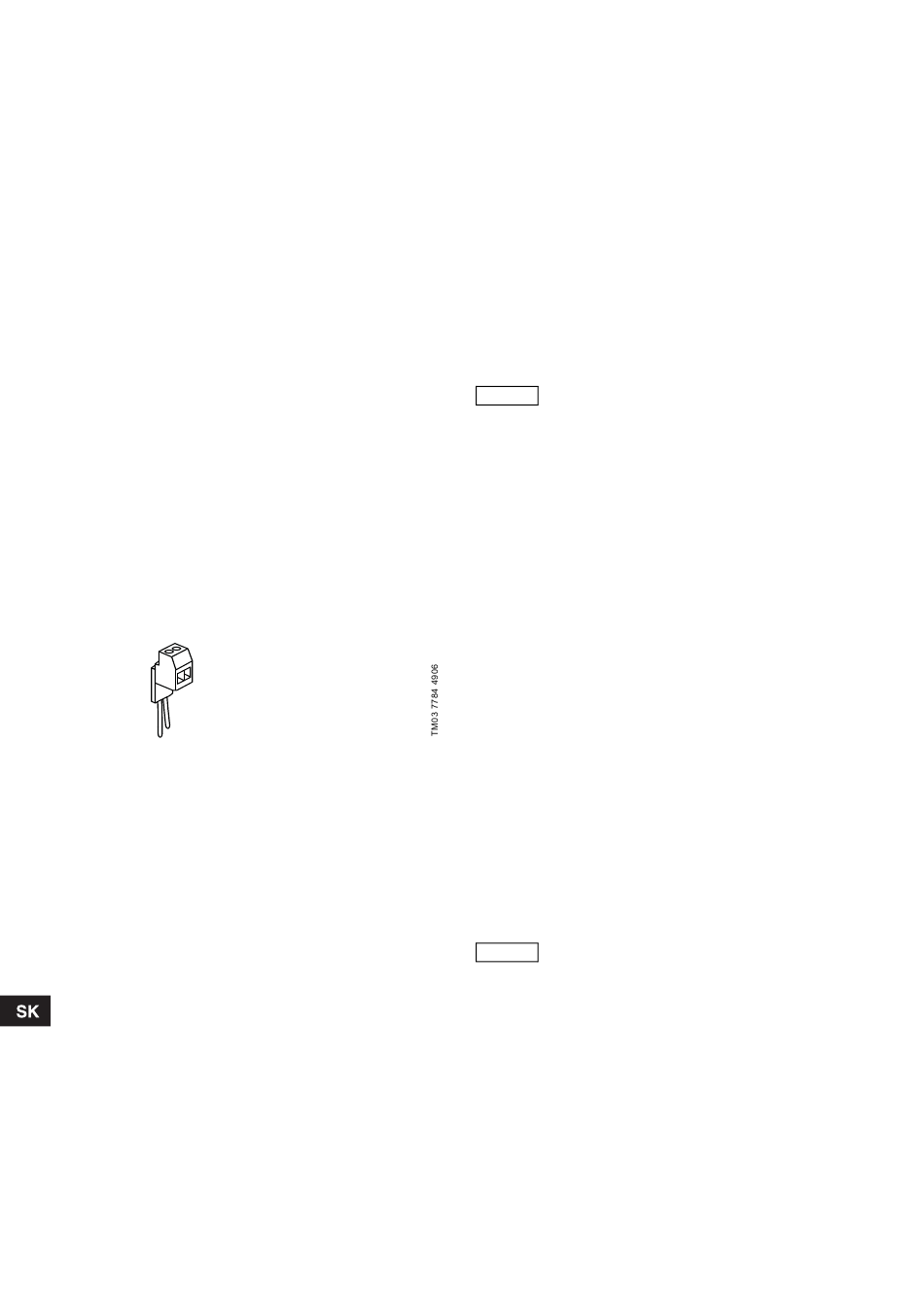

Obr. 6 Odporový modul WM1
8.3.4 Bezpotenciálová signalizácia
• Poškodenie vedenia/skrat, tlakový spínač 1:
1 prepínací kontakt.
• Poškodenie vedenia/skrat, tlakový spínač 2:
1 prepínací kontakt.
9. Prevádzkové podmienky

9.1 Riadiaca jednotka

9.1.1 Teplotný rozsah
Teplota okolia: 0 až 40 °C.
Skladovanie a preprava: –25 až 60 °C.
9.1.2 Relatívna vlhkost' vzduchu
Je potrebné zabránit' vytváraniu vlhkosti a preto je nutné udržiavat'
nízku vlhkost' vzduchu.
9.2 Čerpadlo
Pozri montážny a prevádzkový návod čerpadla Grundfos NKF.
98
10. Inštalácia
10.1 Všeobecné informácie
Montáž a pripojenie riadiacej jednotky musia byt' v súlade
s miestnymi predpismi týkajúcimi sa bezpečnosti práce a tiež
s ými pracovnými predpismi prevádzkovateľa.
To okrem iných zahŕňa aj DIN VDE 0100, DIN VDE 0660,
DIN VDE 0106, ako aj normy prevencie proti nehodám Asociácie
prevencie nehôd a poistenia UVV VBG 4.
Vezmite do úvahy aj normy systémov certifikovaných VdS, najmä
VdS 2092 a VdS 2100.
Taktiež dodržujte normy miestnych elektrorozvodných závodov.
10.2 Elektrické pripojenie
Riadiaca jednotka je certifikovaná na pripojenie na konvenčný
systém TN.
Odpojenie pomocou prepät'ového zariadenia (DIN VDE 0100/
súčiastka 410) sa môže využit' ako ochranný prostriedok proti
nepriamemu kontaktu.
Zo zvláštnych ochranných dôvodov nie sú pre
Pozor
systémy VdS povolené ističe uzemnené do zeme.
Iné, príp. doplnkové preventívne opatrenia môžu byt' potrebné pre
zvláštne siet' o vé konfigurácie, napríklad IT alebo TT systémy,
ktoré môžu spôsobit' zmeny na riadiacej jednotke.
Napájací kábel musí umožňovat' ochranu proti pret' a ženiu a skratu
v súlade s normou DIN VDE 0100, čast' 430.
Pri zabudovaní ochranného zariadenia v nízkonapät' o vej
rozvodnej sústave a v sústave núdzového zdroja je nutné brat'
ohľad na citlivost' poistky NH zabudovanej v riadiacej jednotke
hasiaceho čerpadla.
Káble pre sústavy spadajúce do pôsobnosti noriem VdS zvoľte
a inštalujte tak, aby boli funkčné i v prípade vypuknutia požiaru
(protipožiarne krytie E 30 alebo E 90 alebo káble uchovávajúce si
svoju funkčnost' E 90).
Prívod napájacieho napätia na prívodné svorky X0 sa
uskutočňuje cez aplikované pole rotujúce v smere pohybu
hodinových ručičiek. Pozri priložený nákres elektroinštalácie.
Združené napätia sa dajú odčítat' na voltmetri pomocou
vstupného prepínača.

10.3 Pripojenie motora

Veľkost' káblov vyvedených z riadiacej jednotky k motoru
hasiaceho čerpadla musí zodpovedat' norme DIN VDE 0100,
čast'430, aby bola zabezpečená skratová ochrana a splnená
podmienka dovoleného úbytku napätia. Prítomné nadprúdové
relé výkonového obvodu motora nespôsobí pri svojej aktivácii
odpojenie (požiadavka VdS), ale len aktivuje poruchovú
signalizáciu.
Výrobné nastavenie motorového výstupu pre protipožiarne
čerpadlo je nastavené na "otáčanie proti smeru hodinových
ručičiek".
Niektoré ponorné čerpadlá však vyžadujú,
aby bol motor nastavený na otáčanie v smere
hodinových ručičiek (pozri informácie od
Pozor
dodávateľa čerpadla alebo vykonaj skúšobnú
prevádzku).
Pre zmenu smeru otáčania na otáčanie v smere hodinových
ručičiek, zameňte dve fázy vonkajších motorových pripojení pólu
X1. Pozri nákres elektroinštalácie.
