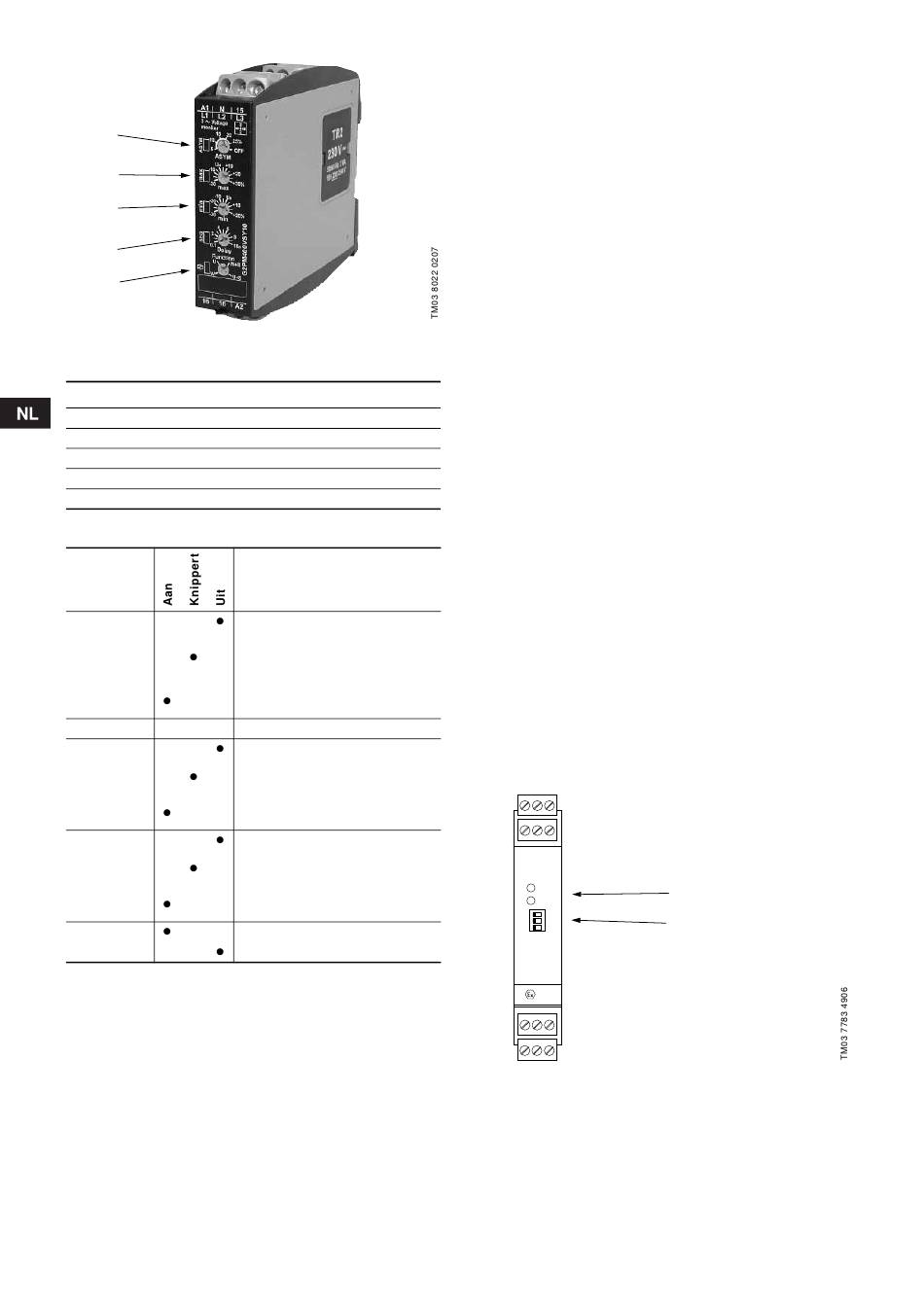

Afb. 4 Regelaars en LEDs van het relais voor fasestoringen
Regelaars
Pos. Beschrijving Instelbereik
1 Asymmetrie 5 tot 25 %
2 Maximum –20 tot +30 %
3 Minimum –30 tot +20 %
4 Vertraging 0,1 tot 10 seconden
5 Functie U, W, U+S, W+S
Lichtemitterende diodes (LEDs)
Pos. Kleur Beschrijving
Asymmetrie binnen setpointbereik
Asymmetrie overschrijdt setpoint-
bereik, tijdsvertraging aangespro-
1 Rood
ken
Asymmetrie overschrijdt setpoint-
bereik, tijdsvertraging verstreken
2 - - - LED niet in gebruik
Spanning boven minimum setpoint
Spanning onder minimum setpoint,
3 Rood tijdsvertraging aangesproken
Spanning onder minimum setpoint,
tijdsvertraging verstreken
Normale omstandigheden
Storing in fasespanning, tijdsver-
4 Rood traging aangesproken
Storing in fasespanning of veran-
dering in fasevolgorde
Uitgangsrelais in "aan" positie
5 Geel
Uitgangsrelais in "uit" positie
34
8.2.1 Bedrijfsprincipe
Bij normaal bedrijf is de LED, pos. 5 (uitgangsrelais) aan, en zijn
alle andere LEDs uit.
Onderspanningsbewaking
Als de spanning tot onder het minimum setpoint (– 10 %) daalt,
dan wordt de tijdsvertraging aangesproken en knippert de LED,
pos. 3 (min). Als de tijdsvertraging is verstreken en de spanning
is nog steeds onder het setpoint, dan brandt de LED, pos. 3, per-
manent en valt het uitgangsrelais weg (LED, pos. 5, is uit).
Het uitgangsrelais wordt automatisch ingeschakeld wanneer de
gemeten spanning de waarde bij de maximale regelaar, pos. 2,
overschrijdt.
Bewaking van fasevolgorde en fasestoringen
Als één van de fasespanningen ontbreekt, dan wordt de tijdsver-
traging aangesproken en knippert de LED SEQ, pos. 4. Als de
tijdsvertraging is verstreken en de fasespanning ontbreekt nog
steeds, dan brandt de LED, pos. 4, permanent en valt het uit-
gangsrelais weg (LED, pos. 5, is uit).
Als een verandering in fasevolgorde is gedetecteerd
(LED, pos. 4, is aan), dan valt het uitgangsrelais onmiddellijk weg
Setpoint
(LED, pos. 5, is uit).
10 %
Asymmetriebewaking
– 5 % Als de asymmetrie van de fase/fase-spanningen de ingestelde
waarde van de ASYM-regelaar (10 %) overschrijdt, dan wordt de
– 10 %
tijdsvertraging aangesproken en knippert de LED ASYM, pos. 1.
5 seconden
Als de tijdsvertraging is verstreken en de asymmetrie nog steeds
U+S
voortduurt, dan brandt de LED, pos. 1, permanent en valt het uit-
gangsrelais weg (LED, pos. 5, is uit).
Een breuk in de neutrale geleider van de voedingsleiding wordt
gedetecteerd zodra asymmetrie tussen fase/fase-spanning en
neutrale geleider plaatsvindt. Als de asymmetrie de ingestelde
waarden van de ASYM-regelaar overschrijdt, dan verloopt de pro-
cedure zoals beschreven.
8.2.2 Potentiaalvrij signaleren
Stroomuitval: 1 wisselcontact.

8.3 Bewakingsmodule voor drukschakelaars

(Alleen voor WM-uitvoeringen)
De bewakingsmodule voor beide drukschakelaars bewaakt de
kabels en bedrading tot aan de drukschakelaars voor kabelbreuk
en kortsluiting van de ingangscontacten.
De module schakelt de brandbluspomp in tijdens een drukaf-
name.
10 11 12
7
NO
1 off
off
4
1
Afb. 5 Bewakingsmodule voor drukschakelaars
In geval van draadbreuk of kortsluiting klinkt de alarmhoorn,
brandt signaallampje H4 (storing brandbluspomp) en wordt een
relais voor gezamenlijke storing naar een bovenliggend storings-
centrum via potentiaalvrije klemmen geactiveerd.
8 9
Pwr
LEDs
1
NC
Schuifschakelaars
WB
SC
5 6
2 3
