6.2 Analóg mérőműszerek
• Feszültségmérő fázisváltó kapcsolóval (S1)
• áramerősség mérő.
6.3 Hiba jelzés
6.3.1 Hibajelzés hanggal
A sziréna megszólal, ha a hibajelek összegyűlnek a vezérlőben.
A sziréna lekapcsolásához nyomja meg az S4 gombot (sziréna
ki).
A H4 jelzőfény (szivattyú hiba) addig világít, amíg hiba kijavításra
nem kerül.
6.3.2 Hibajelzés fénnyel
Ha a berendezést kézzel lekapcsolják, a H3, H6, H9 és H12
jelzőfények világítanak.
A H4, H7, H10 és H13 jelzőfények az alábbi hibák esetén
világítanak:
• A motorvédő relé leoldott.
• Az energiaellátó rendszer felügyelet hibát jelez.
• Az egyik érintkező felügyeleti modul rövidzárat vagy
vezetékszakadást jelez.
6.3.3 A jelzőfények tesztje
A jelzőfények működését az S5 nyomógombbal lehet tesztelni.
6.4 Potenciálmentes jelzőkontaktus
Ha a vezérlő egy eleme változást érzékel, egy potenciálmentes
jelzőkontaktus hibajelet generál vagy egy új üzemállapotot jelez.
Ezek a jelzések a kezelőpanelen illetve a felügyeleti rendszerben
jelennek meg. Lásd a kapcsolási rajzon.
7. Vezérlő változatok
A vezérlés két változatban elérhető:
• felügyeleti modullal (WM)
• felügyeleti modul nélkül (WOM).
Mindkét változat jelzi a tűzivíz szivattyú üzemállapotát
potenciálmentes kontaktuson keresztül.
7.1 Vezérlés felügyeleti modullal
A WM vezérlőváltozat tartalmazza a tápellátás felügyeletét és
a nyomáskapcsoló vezetékszakadás illetve rövidzár felügyeletét.
Éppen ezért nagyon fontos, hogy a megfelelő ellenállás modul,
a WM1 össze legyen kötve minden nyomáskapcsolóval.
7.2 Vezérlő felügyeleti modul nélkül
Felügyeleti modul nélküli vezérlőben fázishiba vagy
nyomáskapcsoló hiba esetén nincs potenciálmentes hibajelzés.
78
8. A vezérlő részei
A vezérlő a kivitelétől függően a következő részekből áll:
Változat Részegység
Túlfeszültség védelmi egység (opció)
WM Fázishiba relé
Felügyeleti modul
WOM Túlfeszültség védelmi egység (opció)
8.1 Túlfeszültség védelmi egység
(Opció)
A TN-S (L1, L2, L3, N, PE) konfigurációjú tápellátáshoz kialakított
túlterhelés védelem a védőföld vezeték felé továbbítja
a veszélyes túlfeszültséget.
Ha a védelmi egység aktív, a piros jelzőfény világít. Cserélje ki
a megfelelő modult.

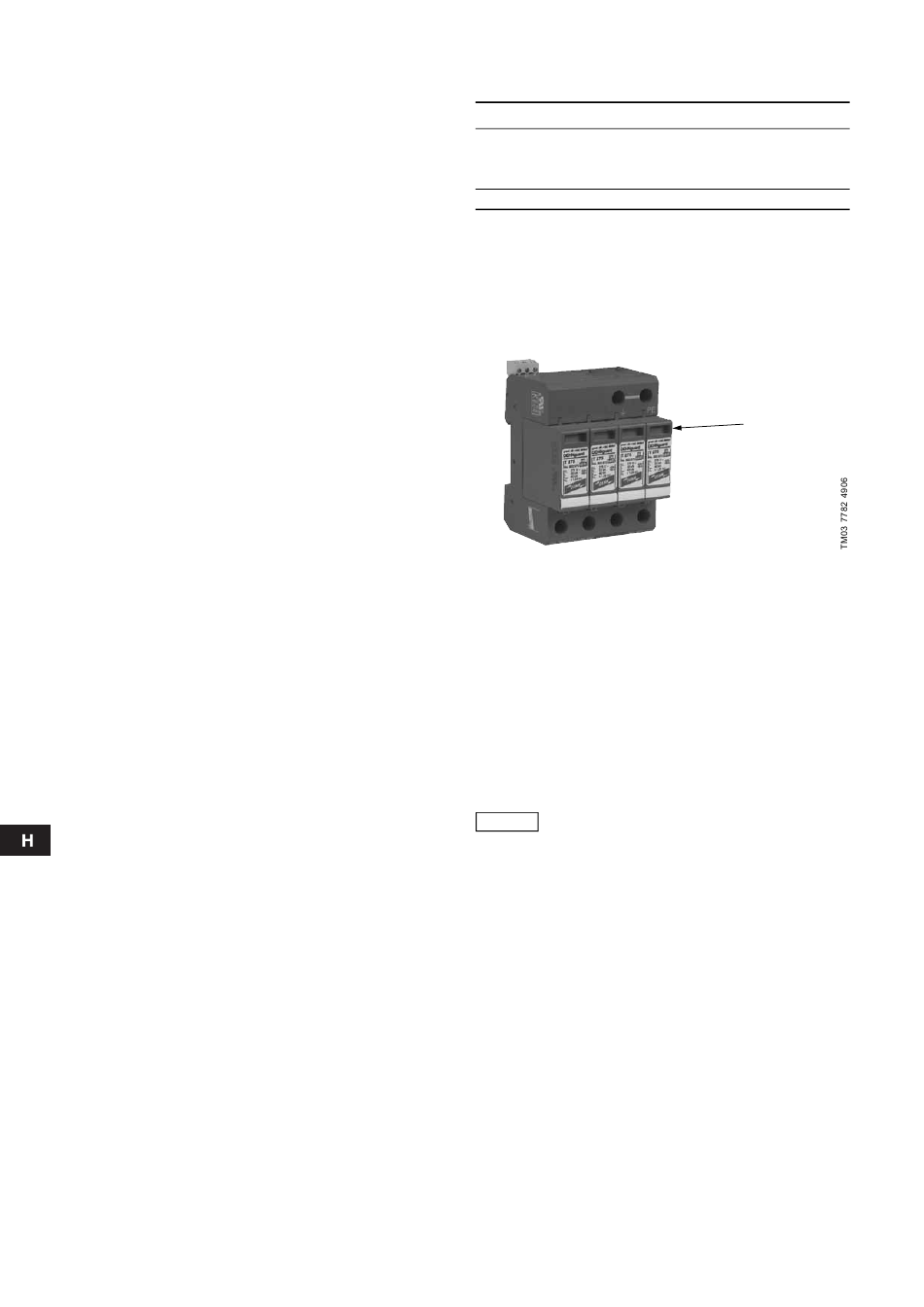

3. ábra Túlfeszültség védelmi egység
Ez a védelmi egység négy külön modulból áll. TN-S
rendszereknél ezek a modulok felcserélhetők.
A védelmi modul potenciálmentes kontaktussal rendelkezik,
ami a hibajelző relét aktiválja.
8.1.1 Potenciálmentes jelzés
Potenciálmentes gyűjtött hibajelzés NC kontaktussal a felügyeleti
rendszer felé.
8.2 Fázishiba relé
(csak a WM verziók)
A fázishiba relé a háromfázisú betápot felügyeli. Az üzemeltető
a fázishiba relét a helyi betáp viszonyaihoz igazíthatja.
Ezt az eszközt 250 VAC névleges feszültségre és
Megjegyzés
48 - 63 Hz frekvenciára tervezték.
Funkciók
• Állítható határértékek
• állítható késleltetés
• fázissorrend és fázishiba felügyelet
• asszimetria felügyelet állítható asszimmetria határokkal.
Üzemmódok
• UNDER (U): Alulfeszültség felügyelet
• UNDER+SEQ (U+S): Alulfeszültség felügyelet és fázissorend
felügyelet
• WIN (W): A minimum és a maximum határértékek közötti
tartomány felügyelete
• WIN+SEQ (W+S): A minimum és a maximum határértékek
közötti tartomány felügyelete és fázissorend felügyelet.
Piros
jelzőfény
