1
2
3
4
5

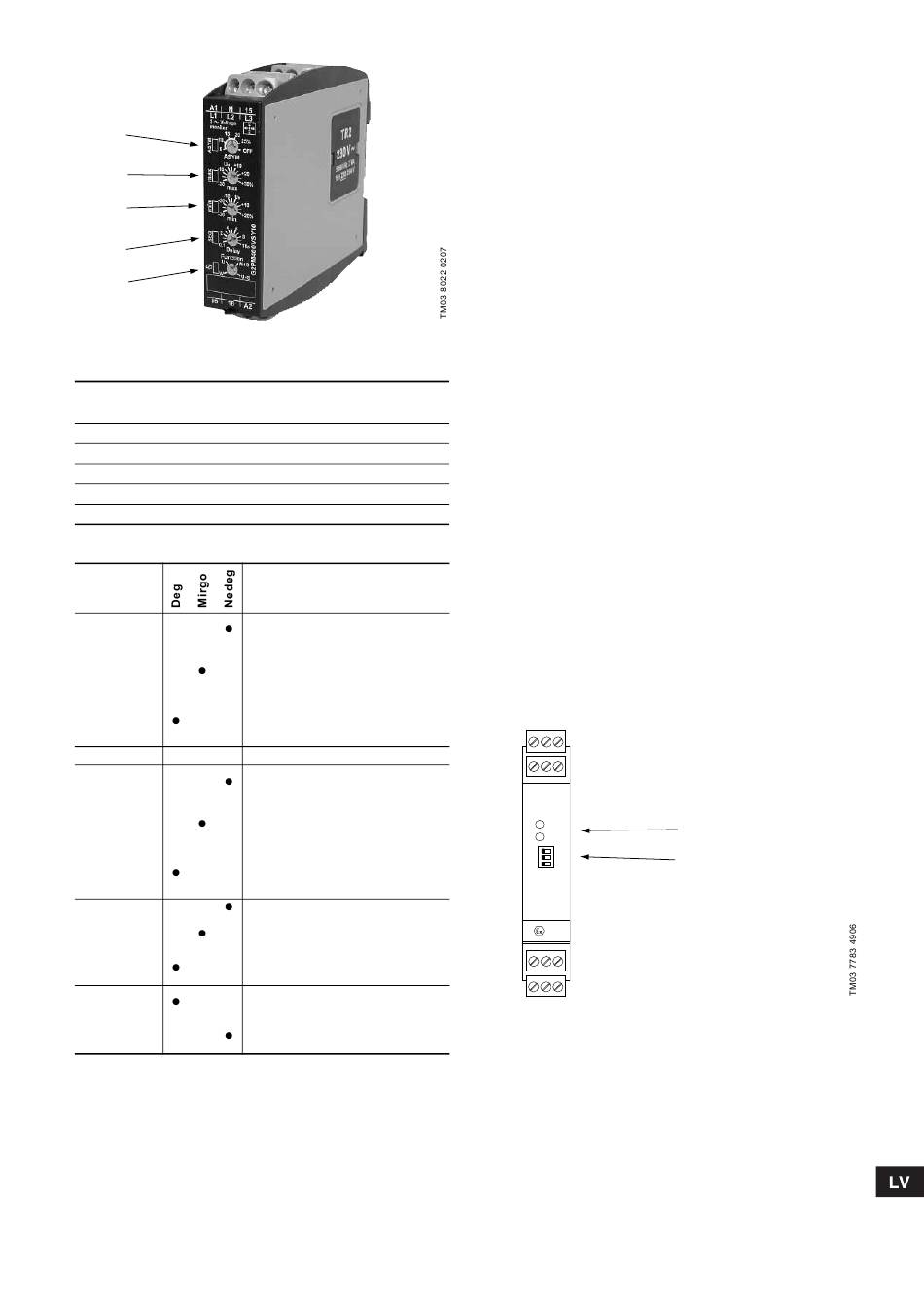

4. ilustr. Regulatori un fāzes bojājuma releja gaismas diodes
Regulatori
Iestatīšanas
Poz. Apraksts
diapazons
1 Asimetrija 5 līdz 25 %
2 Maksimums –20 līdz +30 %
3 Minimums –30 līdz +20 %
4 Aizkave 01, līdz 10 sekundes
5 Funkcija U, W, U+S, W+S
Gaismas diodes
Poz. Krāsa Apraksts
Asimetrija uzdotās vērtības
diapazonā
Asimetrija pārsniedz uzdotās
vērtības diapazonu, ir aktivizēta
1 Sark.
laika aizkave
Asimetrija pārsniedz uzdotās
vērtības diapazonu, laika aizkave
ir beigusies
2 - - - Gaismas diodi neizmanto
Spriegums ir augstāks par
minimālo uzdoto vērtību
Spriegums ir zemāks par minimālo
uzdoto vērtību, ir aktivizēta laika
3 Sark.
aizkave
Spriegums ir zemāks par minimālo
uzdoto vērtību, laika aizkave ir
beigusies
Normāli apstākļi
Fāzes sprieguma bojājums,
4 Sark. ir aktivizēta laika aizkave
Fāzes sprieguma bojājums vai
fāžu secības maiņa
Izejas relejs ieslēgtā pozīcijā
("on")
5 Dzelt.
Izejas relejs izslēgtā pozīcijā
("off")
8.2.1. Darba princips
Normālā darba režīmā gaismas diode, poz. 5 (izejas relejs), deg,
bet visas citas gaismas diodes nedeg.
Nepietiekama sprieguma kontrole
Ja spriegums pazeminās zemāk par minimālo uzdoto vērtību
(–10 %), tiek aktivizēts laika relejs un gaismas diode, poz. 3
(min.), mirgo. Kad aizkaves laiks ir beidzies un spriegums
joprojām ir zemāks par uzdoto vērtību, gaismas diode, poz. 3,
pastāvīgi deg un izejas relejs izslēdzas (gaismas diode, poz. 5,
nedeg). Izejas relejs automātiski ieslēdzas, kad mērītais
spriegums pārsniedz vērtību maksimālajā regulatorā, poz. 2.
Fāžu secības un fāzes bojājuma kontrole
Ja izkrīt kāds no fāzes spriegumiem, tiek aktivizēta laika aizkave
un gaismas diode SEQ, poz. 4, mirgo. Kad aizkaves laiks ir
beidzies un bojājums joprojām saglabājas, gaismas diode, poz. 4,
pastāvīgi deg un izejas relejs izslēdzas (gaismas diode, poz. 5,
nedeg).
Atklājot izmaiņas fāžu secībā (gaismas diode, poz. 4, deg), izejas
relejs uzreiz izslēdzas (gaismas diode, poz. 5, nedeg).
Asimetrijas kontrole
Uzdotā vērtība
Ja fāžu spriegumu asimetrija pārsniedz regulatorā ASYM iestatīto
vērtību (10 %), tiek aktivizēta laika aizkave un mirgo gaismas
10 %
diode ASYM, poz. 1. Kad aizkaves laiks ir beidzies un asimetrija
–5 % joprojām saglabājas, gaismas diode, poz. 1, pastāvīgi deg un
izejas relejs izslēdzas (gaismas diode, poz. 5, nedeg).
–10 %
Elektrolīnijas neitrālā vada pārrāvums tiek atklāts, līdzko rodas
5 sekundes
asimetrija starp fāžu spriegumu un neitrālo vadu. Ja asimetrija
U+S
pārsniedz vērtības, kas ir iestatītas regulatorā ASYM, procedūra
norit saskaņā ar aprakstu.
8.2.2. Bezsprieguma signalizācija
Tīkla bojājums: 1 pārslēdzējkontakts.

8.3. Spiedienreleju kontroles modulis

(Tikai WM variantiem)
Abu spiedienreleju kontroles modulis kontrolē, vai kabeļiem un
vadiem līdz spiedienrelejiem nav kabeļa pārrāvuma un vai ieejas
kontakti nav īsslēgti.
Modulis ieslēdz ugunsdzēsības sūkni spiediena pazemināšanās
laikā.
5. ilustr.
Vada pārrāvuma vai īsslēguma gadījumā skan signalizācijas
sirēna, deg indikatora kontrollampiņa H4 (ugunsdzēsības sūkņa
bojājums) un, izmantojot bezsprieguma spailes, tiek aktivizēts
relejs kopējā bojājuma indikācijai augstāka līmeņa bojājumu
centram.
10 11 12
7 8 9
Gaismas diodes
Pwr
1
NO NC
Bīdāmpārslēgi
1 off WB
off
SC
4 5 6
1 2 3
Spiedienreleju kontroles modulis
115
