6.2. Analogie mērinstrumenti
• Voltmetrs ar fāzes pārslēgu (S1)
• Ampērmetrs.
6.3. Bojājuma indikācija
6.3.1. Akustiska bojājuma indikācija
Akustisks signāls atskan, ja regulatorā uzkrājas ugunsdzēsības
sūkņa bojājuma indikācijas. Lai izslēgtu sirēnu, jānospiež poga
S4 (izslēgt sirēnu).
Indikatora kontrollampiņa H4 (ugunsdzēsības sūkņa bojājums)
turpina degt, kamēr nav novērsts bojājuma cēlonis.
6.3.2. Vizuāla bojājuma indikācija
Ja ierīce ir izslēgta manuāli, deg zilās indikatora kontrollampiņas
H3, H6, H9 un H12.
Dzeltenās indikatora kontrollampiņas H4, H7, H10 un H13 deg,
ja ir viens no šādiem bojājumiem.
• Ir aktivizēts motora aizsargrelejs.
• Energosistēmas monitors ir atklājis traucējumu.
• Viens no kontakta kontroles moduļiem ir atklājis īsslēgumu vai
vada pārrāvumu.
6.3.3. Indikatora kontrollampiņu pārbaude
Lai pārbaudītu indikatora kontrollampiņu funkciju, jānospiež poga
S5 (indikatora kontrollampiņas pārbaude).
6.4. Bezsprieguma signalizācijas kontakts
Ja komponents regulatorā atklāj izmaiņas, bezsprieguma
signalizācijas kontakts radīs bojājuma indikāciju vai norādīs
jaunu darba režīmu. Šīs indikācijas var redzēt vadības pultī un/
vai augstāka līmeņa bojājumu centrā. Sk. elektriskajā shēmā.

7. Regulatora varianti

Ir pieejami divi regulatora varianti.
• Ar kontroles moduli (WM)
• Bez kontroles moduļa (WOM)
Abi varianti norāda ugunsdzēsības sūkņa darba stāvokli,
izmantojot bezsprieguma signalizācijas kontaktus.

7.1. Regulators ar kontroles moduli

Regulatorā ar kontroles moduli ir integrēti kontroles moduļi
energosistēmas uzraudzībai, kā arī spiedienreleja vada
pārrāvuma un/vai īsslēguma kontrolei.
Ir svarīgi, lai šim nolūkam katram spiedienrelejam tiktu pievienots
attiecīgs pretestības modulis WM1.
7.2. Regulators bez kontroles moduļa
Tā kā šajā variantā nav integrētu kontroles moduļu, fāzes vai
spiedienreleja bojājuma gadījumā netiks raidīti bezsprieguma
signāli.
114

8. Regulatora komponenti

Atkarībā no varianta regulators ietver šādus komponentus.
Variants Komponents
Pārsprieguma aizsargierīce (pēc izvēles)
WM Fāzes bojājuma relejs
Kontroles modulis
WOM Pārsprieguma aizsargierīce (pēc izvēles)
8.1. Pārsprieguma aizsargierīce
(Pēc izvēles)
Pārslodzes aizsargierīce tīkla konfigurācijai TN-S
(L1, L2, L3, N, PE) novirza bīstamos pārspriegumus uz
aizsargājošo zemētājvadu.
Kad aizsargierīce ir aktivizēta, deg sarkanā indikatora
kontrollampiņa. Jānomaina attiecīgais modulis.

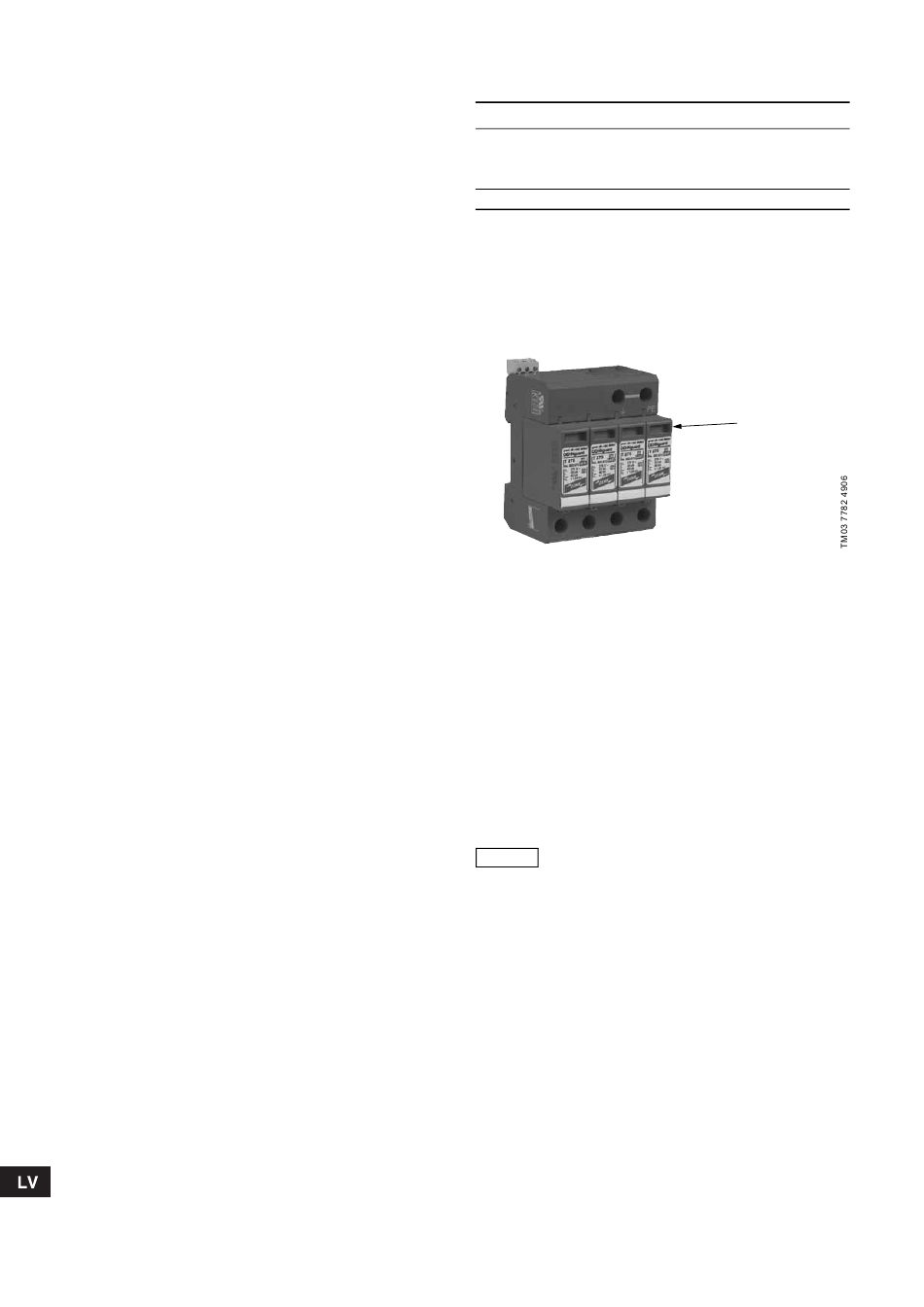

3. ilustr. Pārsprieguma aizsargierīce
Ierīce sastāv no četriem atsevišķiem moduļiem. TN-S sistēmās
šie moduļi ir individuāli apmaināmi.
Ierīcei ir bezsprieguma pārslēgšanas kontakts, kas var aktivizēt
releju bojājuma indikācijai.
8.1.1. Bezsprieguma signalizācija
Bezsprieguma signalizācija tiek nodrošināta ar
pārtraucējkontaktu kopējam bojājumam, kuru nosūta augstāka
līmeņa bojājumu centram.
8.2. Fāzes bojājuma relejs
(Tikai WM variantiem)
Fāzes bojājuma relejs kontrolē trīsfāžu energosistēmas,
izmantojot neitrālus vadus. Operators var pielāgot fāzes bojājuma
releju barojošā elektrotīkla apstākļiem.
Ierīce ir paredzēta 250 V maiņstrāvas
Piezīme nominālajam spriegumam un frekvencei no 48
līdz 63 Hz.
Funkcijas
• Regulējamas robežvērtības
• Regulējama reakcijas aizkave
• Fāžu secības un fāzes bojājuma kontrole
• Asimetrijas kontrole, izmantojot regulējamu novirzīšanās
skalu.
Darba režīmi
• UNDER (U): Nepietiekama sprieguma kontrole
• UNDER+SEQ (U+S): Nepietiekama sprieguma un fāžu
secības kontrole
• WIN (W): Min. līdz maks. robežvērtību diapazona kontrole
• WIN+SEQ (W+S): Min. līdz maks. robežvērtību diapazona un
fāžu secības kontrole.
Sarkanā
indikatora
kontrollampiņa
