8.3.1 Jungikliai
Monitoringo modulio priekyje yra trys jungikliai, kuriais
nustatomas monitoringo modulio veikimas. Jais galima nustatyti
išėjimo relės kontaktų veikimą, kontakto nutrūkimo ir trumpojo
jungimo sekimą.
Padėtis
Trys jungikliai turi būti teisingose padėtyse:
NC: Nuolatinės būsenos srovė per išėjimo relę; užsidaro,
kai įėjimo pusėje kontaktas yra atidarytas.
WB: Kontakto nutrūkimo sekimas.
SC: Trumpojo jungimo sekimas.
8.3.2 LED indikatoriai
Virš jungiklių yra du LED indikatoriai:
• Pwr:
Žalias = gaunama įtampa
• 1:
Geltonas = mažas sistemos slėgis
Raudonas = nėra kontakto arba trumpasis jungimas
Mažas sistemos slėgis (geltonas LED indikatorius)
Jei įėjimo pusėje (gnybtai 1-4) slėgio gaviklio kontaktas atsidaro
dėl slėgio sistemoje sumažėjimo, suveikia išėjimo relė
(gnybtai 7-10) ir užsidega geltonas LED indikatorius.
Kai slėgio daviklio kontaktas vėl užsidaro, išėjimo relė grįžta į
pradinę būseną ir LED indikatorius užgęsta.
Nėra kontakto arba trumpasis jungimas
(raudonas LED indikatorius)
Jei monitoringo prietaiso įėjimo pusėje (gnybtai 7 ir 10) nėra
kontakto arba yra trumpasis jungimas, suveikia aliarmo relė ir
užsidega raudonas LED indikatorius.
Tuo pačiu metu užsidega indikatorius H4 (priešgaisrinio siurblio
sutrikimas). Sutrikimui išnykus, indikatorius užgęsta.
8.3.3 Varžos modulis
Varžos modulis turi būti tiesiogiai prijungtas prie atitinkamo
slėgio daviklio. Žr. laidų prijungimo schemą.

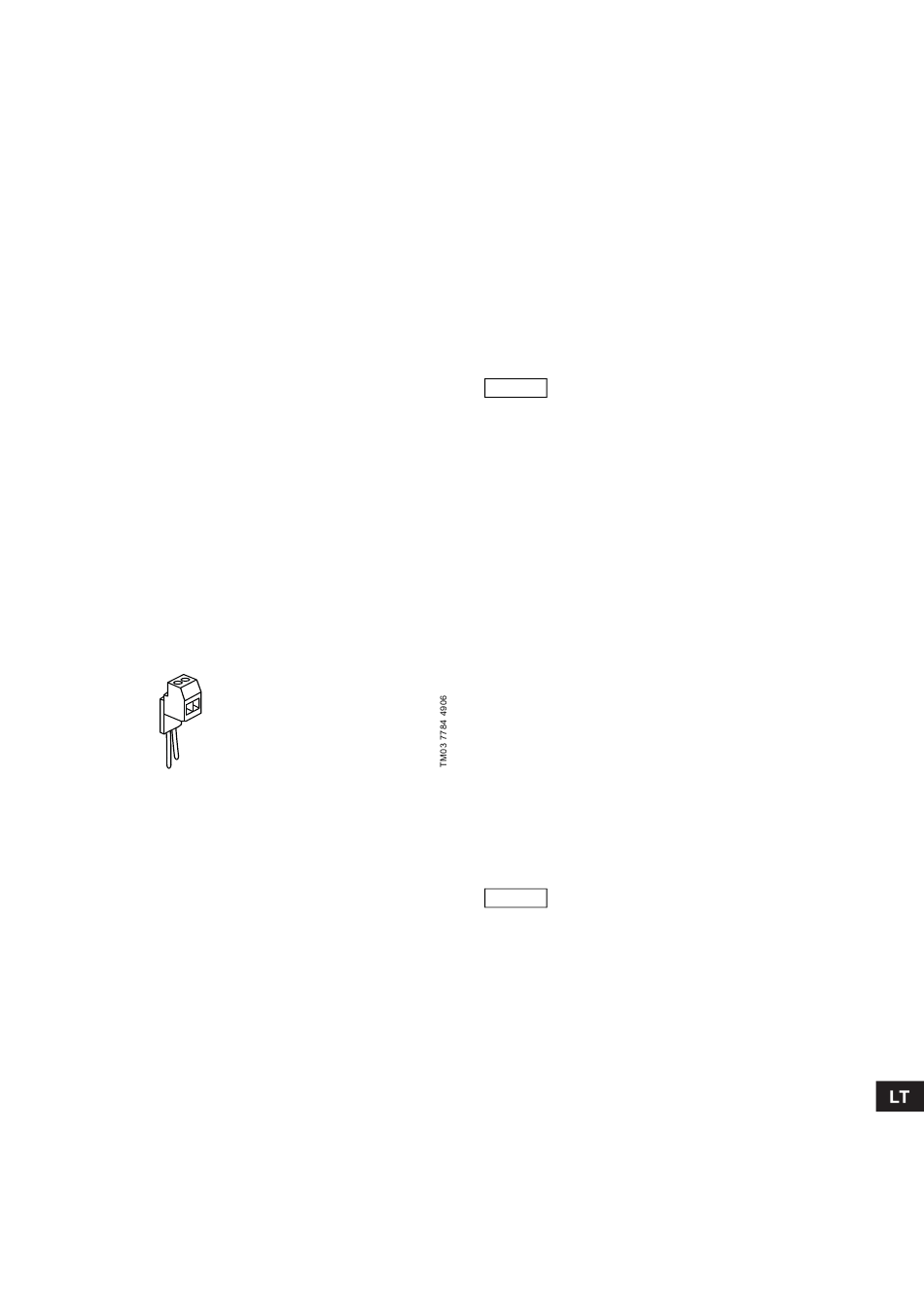

6 pav. Varžos modulis WM1
8.3.4 Nulinio potencialo signalizavimas
• Kontakto dingimas/trumpasis jungimas, slėgio daviklis 1:
1 persijungiantis kontaktas.
• Kontakto dingimas/trumpasis jungimas, slėgio daviklis 2:
1 persijungiantis kontaktas.
9. Eksploatavimo sąlygos
9.1 Valdiklis
9.1.1 Temperatūrų intervalas
Aplinkos temperatūra: nuo 0 iki 40 °C.
Sandėliavimo ir transportavimo metu: nuo –25 iki 60 °C.
9.1.2 Santykinis oro drėgnis
Oro drėgnis turi būti mažas, kad nesikondensuotų drėgmė.
9.2 Siurblys
Žr. "Grundfos" NKF siurblio įrengimo ir naudojimo instrukciją.
10. Įrengimas

10.1 Bendra informacija

Įrengiant ir eksploatuojant valdiklį reikia laikytis vietinių
reikalavimų ir visuotinai priimtų geros praktikos taisyklių.
Be kitų taisyklių, tai apima DIN VDE 0100, DIN VDE 0660,
DIN VDE 0106 ir Vokietijos nelaimingų atsikimų ir draudimo
asociacijos nelaimingų atsitikimų prevencijos taisykles
UVV VBG 4.
Atsižvelkite į VdS aprobuotų sistemų taisykles, ypač VdS 2092 ir
VdS 2100.
Taip pat laikykitės vietinių elektros tinklų reikalavimų.

10.2 Elektros jungtys

Variklis yra aprobuotas jungimui į įprastinę TN sistemą.
Išjungimas panaudojant apsaugos nuo per didelės srovės
prietaisą (DIN VDE 0100/dalis 410) gali būti naudojamas kaip
apsaugos nuo netiesioginio kontakto priemonė.
VdS maitinimo sistemose dėl ypatingų saugumo
Dėmesio priežasčių negalima naudoti nuotėkio į žemę
jungtuvų!
Ypatingoms tinklo konfigūracijoms, pavyzdžiui, IT arba TT
sistemoms, gali reikėti kitokių ir/arba papildomų apsauginių
priemonių, dėl kurių gali būti reikalingi valdiklio pakeitimai.
Maitinimo kabelio matmenys turi būti pritaikyti perkrovai ir
užtikrinti apsaugą trumpojo jungimo atveju pagal DIN VDE 0100,
dalies 430 reikalavimus.
Žemos įtampos grandinės ir avarinio maitinimo grandinės
apsauga turi būti įgyvendinta atsižvelgiant į priešgaisrinio siurblio
valdiklio NH saugiklio selektyvumą.
VdS sistemoms kabelius reikia parinkti ir pravesti taip, kad gaisro
atveju jei išliktų nepažeisti (priešgaisrinė danga E 30 arba E 90,
arba kabeliai su eksploatacinių savybių išlaikymu E 90).
Į maitinimo gybtus X0 paduodama įtampa sukuria pagal
laikrodžio rodyklę besisukantį lauką. Žr. pridedamą laidų
prijungimo schemą.
Įtampos tarp linijų gali būti pamatuotos voltmetru naudojant įėjimo
pasirinkimo jungiklį.
10.3 Variklio prijungimas
Kabelius tarp valdiklio ir priešgaisrinio siurblio parinkite pagal
DIN VDE 0100, dalies 430 reikalavimus, kad būtų užtikrinta
apsauga trumpojo jungimo ir leidžiamų įtampos kritimų atveju.
Variklio maitinimo grandinėje esanti perkrovos relė suveikusi
neatjungia maitinimo (VdS reikalavimas), o tik įjungia sutrikimo
signalizavimą.
Gamyklinis priešgaisrinio siurblio variklio išėjimo nustatymas yra
"sukimasis prieš laikrodžio rodyklę".
Tačiau kai kurių panardinamųjų siurblių variklis
turi suktis pagal laikrodžio rodyklę (žr. siurblio
Dėmesio
teikėjo pateikiamą informaciją arba atlikite
bandomąjį paleidimą)!
Jei reikia pakeisti sukimosi kryptį į sukimąsi pagal laikrodžio
rodyklę, sukeiskite tarpusavyje du variklio fazių laidus gnybtų
bloke X1. Žr. laidų prijungimo schemą.
