11.5 Pinnankorkeuden ilmaisu

(lisävaruste)
Pinnankorkeuden ilmaisuun voidaan käyttää:
• tankoelektrodia (painesäiliössä)
• uimurikytkintä (lisävaruste).
11.5.1 Pinnankorkeuden ilmaisu tankoelektrodilla
Painesäiliön pinnankorkeuden valvontaan voidaan käyttää neli-
osaista tankoelektrodia yhdessä sopivan releen kanssa.
E0 E3

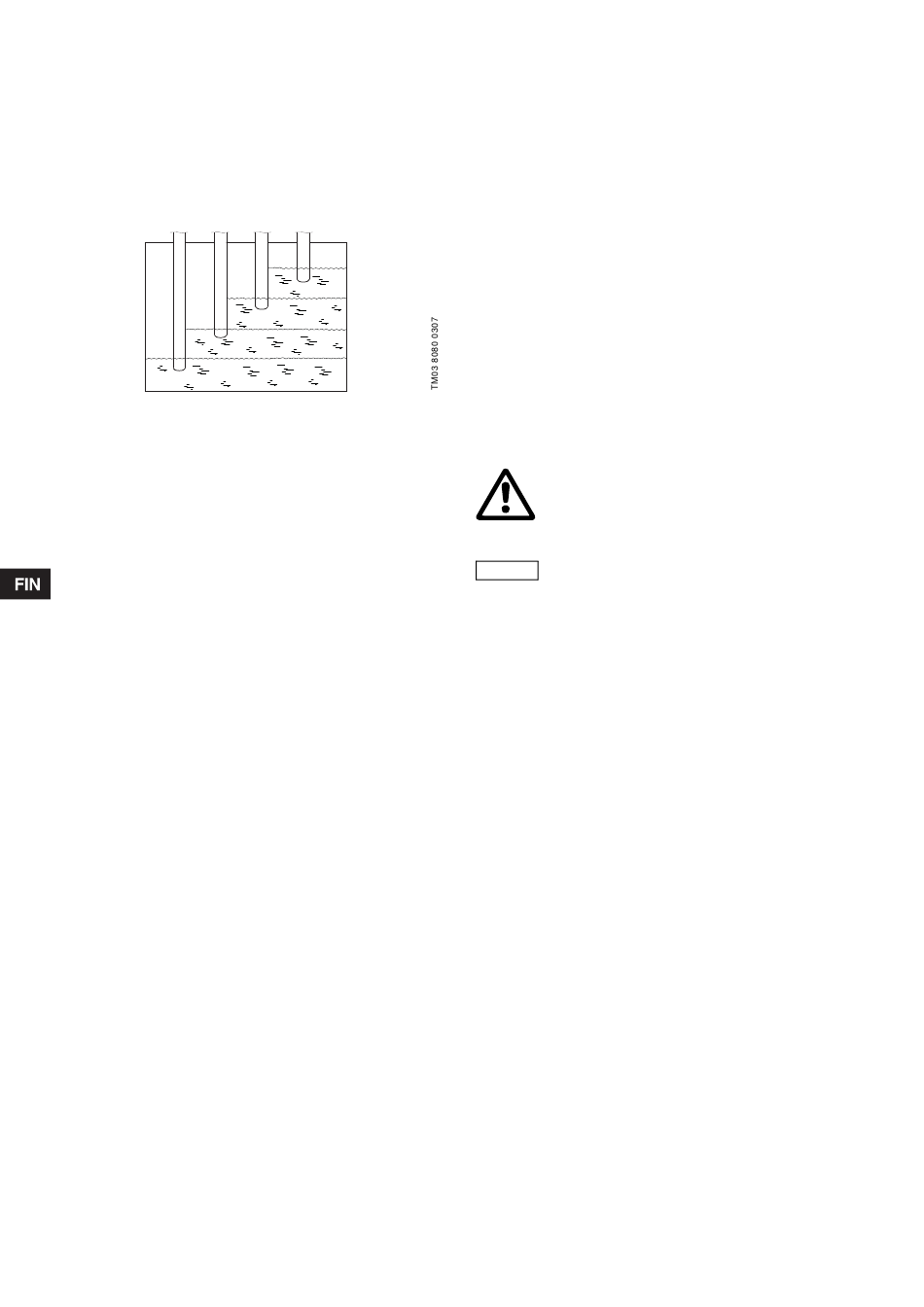

Kuva 7 Kaaviokuva neliosaisesta tankoelektrodista
Jos ainoastaan elektrodit E3 ja E0 ulottuvat veteen, merkkivalo
H14 (veden minimikorkeus) syttyy.
Jos myös elektrodi E2 ulottuu veteen vedenpinnan nousun seu-
rauksena, merkkivalo H15 (normaali vedenkorkeus) syttyy.
Kun veden maksimikorkeus saavutetaan, merkkivalo H16 (veden
maksimikorkeus) syttyy (E1 ulottuu veteen).
Tämä merkkivalo palaa, kunnes vedenpinta laskee elektrodin E1
alapuolelle.
Tällöin syttyy merkkivalo H15 (normaali vedenkorkeus).
Merkkivalo H14 (veden minimikorkeus) syttyy, kun vedenpinta
laskee elektrodin E3 alapuolelle. Tämä merkkivalo palaa, kunnes
vedenpinta on saavuttanut jälleen elektrodin E2.
Tankoelektrodin pituus on 500 mm. Elektrodi E0 toimii vertailu-
elektrodina. Tarvittava eri kytkentäpisteiden välinen hystereesi
toteutetaan elektrodien E1, E2 ja E3 välisellä porrastuksella.
11.5.2 Pinnankorkeuden ilmaisu uimurikytkimellä
Uimurikytkin tarjoaa helpon tavan valvoa vedenpinnan korkeutta
painevesisäiliössä, välisäiliössä, varastosäiliössä jne., joissa
120 mm kytkentähystereesi on riittävä.
Molemmat uimurikytkimet (minimi ja maksimi) ovat kiinni, kun
vedenkorkeus on normaali. Ohjauspaneeliin ei tule ilmaisua.
Jos vedenpinta nousee maksimikorkeuteen, ylempi kytkin avau-
tuu ja merkkivalo H18 (veden maksimikorkeus) syttyy.
Tämä merkkivalo palaa, kunnes vedenpinta laskee jälleen kyt-
kentäpisteen alapuolelle.
Kun vedenpinta laskee minimikorkeuden alapuolelle, alempi kyt-
kin avautuu ja merkkivalo H17 (veden minimikorkeus) syttyy.
Tämä merkkivalo palaa, kunnes vedenpinta nousee jälleen kyt-
kentäpisteen yläpuolelle.
11.5.3 Potentiaalivapaa ilmaisu
• Tankoelektrodi (E3) veden minimikorkeudelle:
1 vaihtokosketin.
• Tankoelektrodi (E2) normaalille vedenkorkeudelle:
1 vaihtokosketin.
• Tankoelektrodi (E1) veden maksimikorkeudelle:
1 vaihtokosketin.
• Uimurikytkin veden minimikorkeudelle:
1 vaihtokosketin.
• Uimurikytkin veden maksimikorkeudelle:
1 vaihtokosketin.
56
E2 E1

11.6 Moottoriventtiili

(lisävaruste)
Voit avata moottoriventtiilin painikkeella S15 (moottoriventtiili
auki). Kun venttiili saavuttaa pääteasennon, rajakytkin katkaisee
virran venttiilistä. Merkkivalo H20 (moottoriventtiili auki) syttyy.
Voit sulkea venttiilin painikkeella S16 (moottoriventtiili kiinni).
Vastaava rajakytkin katkaisee venttiilistä virran, kun venttiili saa-
vuttaa pääteasennon. Merkkivalo H19 (moottoriventtiili kiinni) syt-
tyy.
Jos moottorin lämpösuoja aktivoituu, merkkivalo H21 (vika moot-
toriventtiilissä) syttyy. Tämä on vain vikailmaisu eikä johda moot-
toriventtiilin erottamiseen sähköverkosta.
Vikailmaisu poistuu, kun venttiilin moottori on jäähtynyt.
11.6.1 Potentiaalivapaa ilmaisu
• Moottoriventtiili kiinni:
1 vaihtokosketin.
• Moottoriventtiili auki:
1 vaihtokosketin.
• Vika moottoriventtiilissä:
1 vaihtokosketin.
12. Määräaikaistarkastukset
Varoitus
Ennen kuin mihinkään toimenpiteisiin
CONTROL FS 1 -ohjauskeskuksessa ryhdytään,
on syöttöjännite katkaistava ja lisäksi varmistet-
tava, että sitä ei epähuomiossa voida kytkeä.
Pidä sprinklerijärjestelmä toimintavalmiina
Huomio VdS 2092 6/87 -määräysten liitteen A6 ohjeiden
mukaisesti!

12.1 Viikoittaiset tarkastukset

• Tarkasta vaihejännitteet tulon valintakytkimen ja jännitemitta-
rin avulla.
• Paina painiketta S5 (merkkivalotesti).
• Käynnistä ja pysäytä palopumppu manuaalisesti palopumpun
painikkeella S2 (palopumppu päälle) ja S3 (palopumppu pois
päältä). Tarkasta palopumpun toimintatilan merkkivalot H2 ja
H3.
• Käynnistä palopumppu automaattisesti aktivoimalla painekyt-
kimet B1 ja B2. Tarkasta palopumpun toimintatilan merkkivalot
H2 ja H3.
• Pysäytä pumppu painikkeella S3 (palopumppu pois päältä)
paineenlaskun aikana. Merkkivalo H3 (palopumpun manuaali-
nen pysäytys) syttyy. Palauta painekytkimet takaisin nimellis-
asetukseensa. Ilmaisu poistuu.

12.2 Kuukausittaiset tarkastukset

Noudata samaa menettelyä kuin viikoittaisissa tarkastuksissa.
Tarkasta lisäksi lisälaitteiden toiminta käsi- ja automaattiohjauk-
sella.
