5. Funkcionālais apraksts
Ugunsdzēsības sūknim palaides signālu dod divi dublējoši
spiedienreleji. Ugunsdzēsības sūkni var izslēgt tikai manuāli.
Ugunsdzēsības sūkņa regulēšana ir veidota tā, ka motora
darbības pārtraukumi, piemēram, pārkaršanas dēļ, neizraisa
ugunsdzēsības sūkņa izslēgšanu, bet tikai rada bojājuma
indikācijas un/vai bezsprieguma signāla noraidīšanu augstāka
līmeņa bojājumu centram.
Papildus ugunsdzēsības sūknim ir iespējams nodrošināt arī
"VdS" apstiprināta palīgaprīkojuma vadību.

6. Konstrukcija

No tērauda loksnes izgatavotā vadības skapja piekļuves
aizsardzība ir IP 54. Vadības skapja standarta krāsa ir sarkana
(RAL 3000). Montāžas plate ir izgatavota no 3 mm bieza cinkota
lokšņu tērauda.
Korpusa konstrukcija ir atkarīga no izvēlētajām alternatīvām un
ugunsdzēsības sūkņa ražīguma. Vadības skapja izmērus nosaka
ietverto alternatīvu skaits un tas, vai regulators piestiprināms pie
sienas vai ir brīvi stāvošs.
Pie sienas uzstādāmu regulatoru kabeļu ievadam izmanto kabeļa
blīvējumus.
Brīvi stāvošu regulatoru kabeļu ievads ir 100 mm augstā
pamatrāmī un balstplātne sadalās trīs daļās.
6.1. Vadības pults
Vadības pults konstrukcija ir atkarīga na izvēlētajām alternatīvām.
Vadības pultij ir virkne standarta komponentu (piemēro visiem
modeļiem) un papildu komponentu (izvēlētas alternatīvas).
Sk. zemāk 2. ilustrācijā un tabulās.
V A
Fire pump

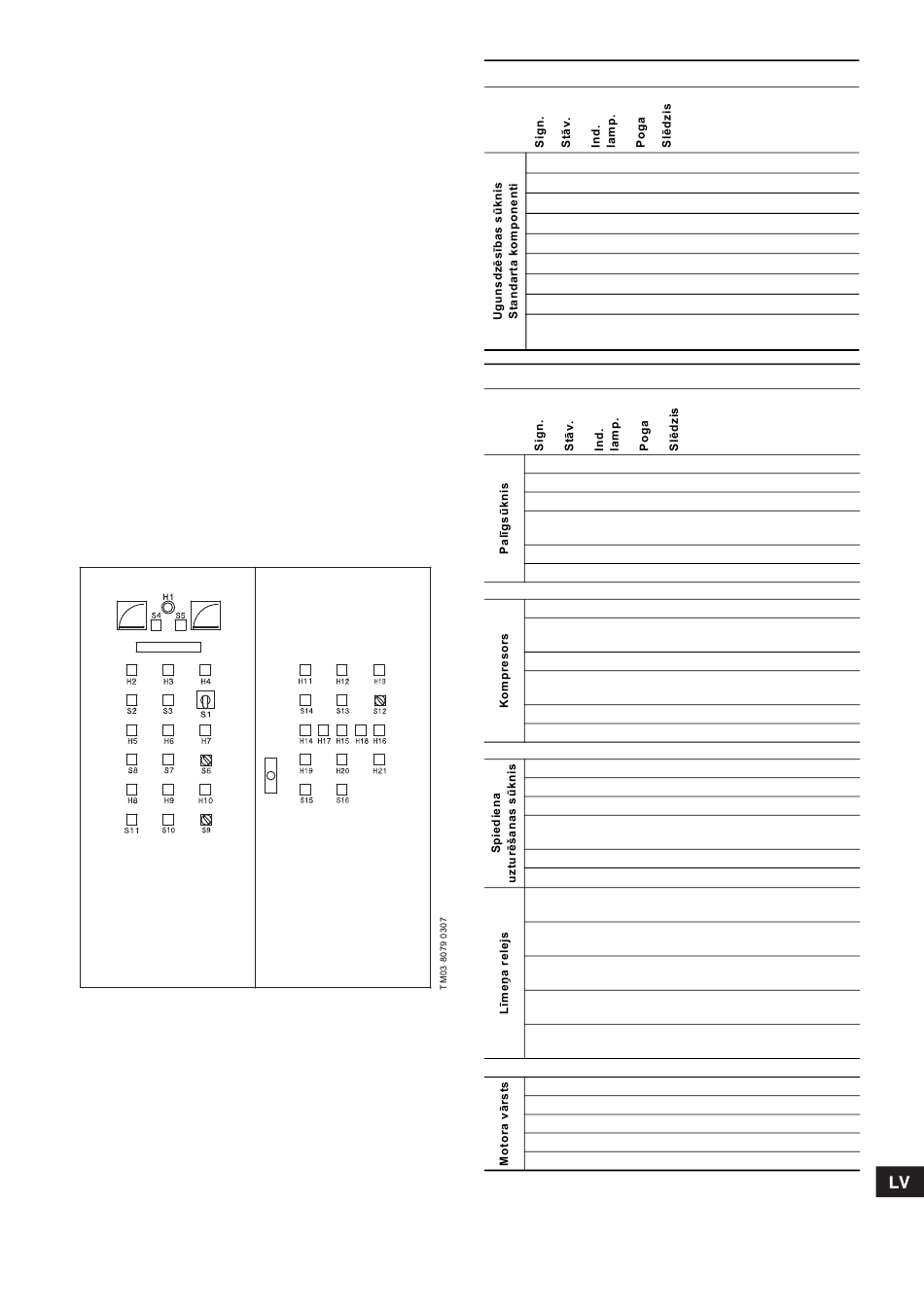

2. ilustr. CONTROL FS 1 vadības pults
Standarta vadības pogas un indikatora kontrollampiņas
H1
H2 Balta
H3 Zila
H4 Dzelt.
S1 Voltmetrs ar fāzes pārslēgu.
S2
S3
S4
S5
Papildu vadības pogas un indikatora kontrollampiņas
H5 Balta
H6 Zila
H7 Dzelt.
S6
S8
S7
H8 Balta
H9 Zila
H10 Dzelt.
S9
S11
S10
H11 Balta
H12 Zila
H13 Dzelt.
S12
S14
S13
H14 Balta
H15 Balta
H16 Balta
H17 Balta
H18 Balta
H19 Balta
H20 Balta
H21 Dzelt.
S15
S16
Apraksts
Sirēna (skaņas signāls).
Sūknis strādā.
Sūknis ir manuāli izslēgts.
Bojājums.
Ieslēgt sūkni.
Izslēgt sūkni.
Izslēgt sirēnu.
Indikatora kontrollampiņas
pārbaude.
Apraksts
Sūknis strādā.
Sūknis ir manuāli izslēgts.
Bojājums.
Manuāla/automātiska
darbība.
Ieslēgt sūkni.
Izslēgt sūkni.
Kompresors strādā.
Kompresors ir manuāli
izslēgts.
Bojājums
Manuāla/automātiska
darbība.
Ieslēgt kompresoru.
Izslēgt kompresoru.
Sūknis strādā.
Sūknis ir manuāli izslēgts.
Bojājums.
Manuāla/automātiska
darbība.
Ieslēgt sūkni.
Izslēgt sūkni.
Minimālais ūdens līmenis
(elektrods spiedientvertnē)
Normāls ūdens līmenis
(elektrods spiedientvertnē)
Maksimālais ūdens līmenis
(elektrods spiedientvertnē)
Minimālais ūdens līmenis
(plūdiņslēdzis)
Maksimālais ūdens līmenis
(plūdiņslēdzis)
Vārsts ir aizvērts.
Vārsts ir atvērts.
Bojājums.
Atvērts vārsts.
Aizvērts vārsts.
