8.3.1 Posuvné spínače
Monitorovací modul má na čelním panelu tři posuvné spínače pro
řízení funkce monitorovacího modulu. Chování kontaktu
výstupního relé a monitorování přerušení vodiče a zkratu je
možno nastavit.
Poloha
Tři posuvné spínače musí být ve správné poloze.
NC: Chování výstupního relé při klidovém proudu: relé se sepne,
jestliže je na vstupní straně kontakt v rozepnuté poloze.
WB: Monitorování přerušení vodiče.
SC: Monitorování zkratu.
8.3.2 Signálky LED
Nad posuvnými spínači jsou umístěny dvě signálky LED:
• Pwr:
zelená = aplikované napětí
• 1:
žlutá = nízký tlak v soustavě
červená = přerušený vodič nebo zkrat
Nízký tlak v soustavě (žlutá signálka LED)
Jestliže se kontakt tlakového spínače (svorky 1 až 4) na vstupní
straně rozpojí vlivem poklesu tlaku v soustavě, dochází k aktivaci
výstupního relé (svorky 7 až 10) a rozsvítí se žlutá signálka LED.
Výstupní relé se deaktivuje a signálka LED zhasne, jakmile se
kontakt tlakového spínače opět sepne.
Přerušený vodič nebo zkrat (červená signálka LED)
Jestliže dojde k přerušení vodiče nebo nastane-li zkrat na vstupní
straně monitorovací jednotky (svorky 7 a 10), vypadne relé
poruchové signalizace a rozsvítí se červená signálka LED.
Současně se rozsvítí signálka H4 (porucha hasicího čerpadla).
Ihned po odstranění poruchy tato signálka zhasne.
8.3.3 Odporový modul
K příslušnému tlakovému spínači musí být přímo připojen
odporový modul. Viz schéma zapojení.

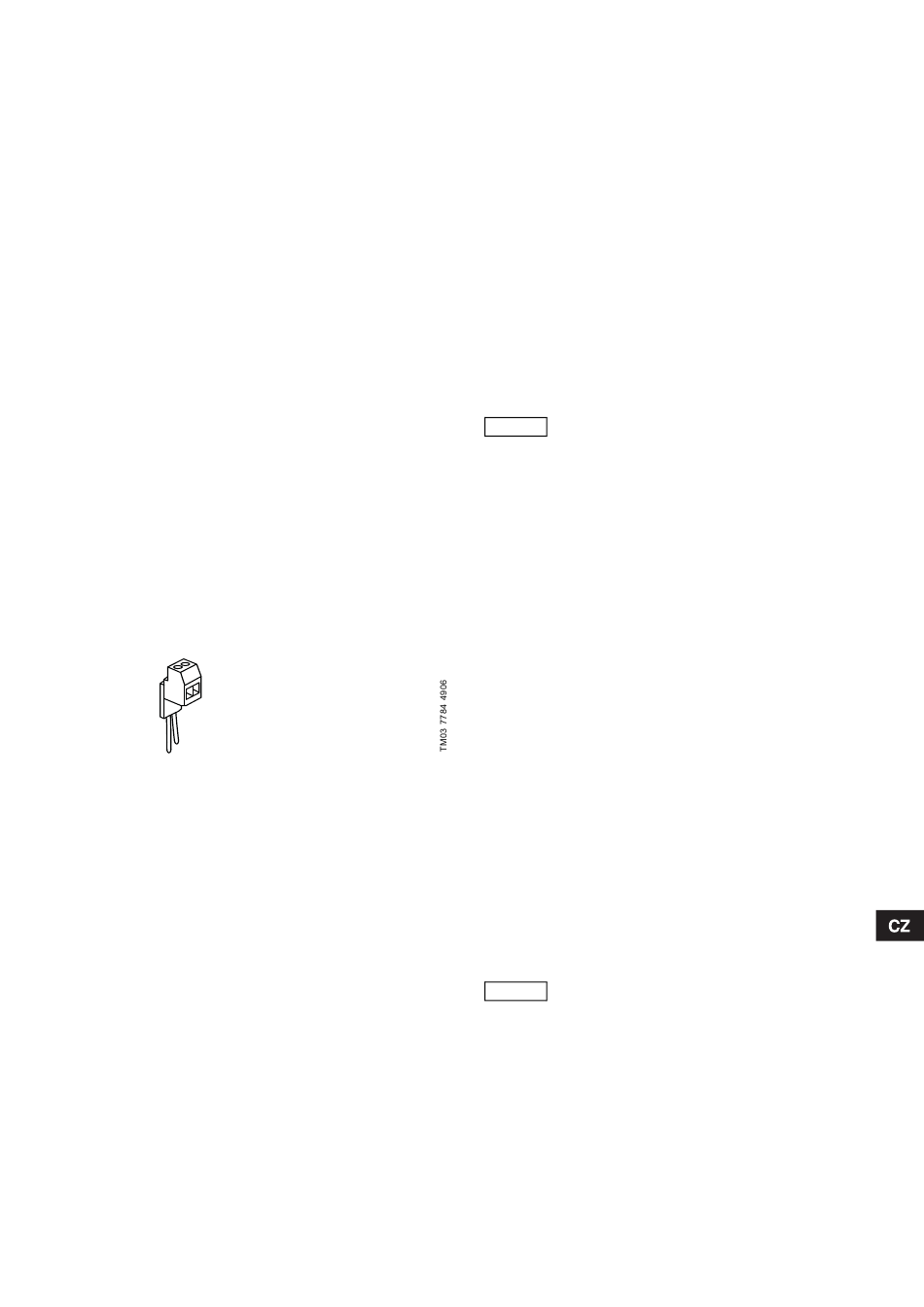

Obr. 6 Odporový modul, WM1
8.3.4 Bezpotenciálová signalizace
• Přerušený vodič/zkrat, tlakový spínač 1:
1 přepínací kontakt
• Přerušený vodič/zkrat, tlakový spínač 2:
1 přepínací kontakt
9. Provozní podmínky
9.1 Řídící jednotka
9.1.1 Teplotní rozsah
Okolní teplota: 0 až 40 °C.
Skladování a přeprava: –25 až 60 °C.
9.1.2 Relativní vlhkost vzduchu
Vlhkost vzduchu udržujte na nízké úrovni, předejdete tím
vytváření vlhkého prostředí.
9.2 Čerpadlo
Viz montážní a provozní návod čerpadla Grundfos NKF.

10. Instalace

10.1 Všeobecné informace
Instalace a připojení řídící jednotky musí být v souladu s platnými
místními předpisy a pravidly zavedené osvědčené praxe.
To znamená, že musejí být také splněny požadavky norem
DIN VDE 0100, DIN VDE 0660, DIN VDE 0106, jakož i předpisů
pro prevenci úrazů UVV VBG4 vydaných institucí The Accident
Prevention and Insurance Association.
Rovněž je nutno vzít do úvahy předpisy pro soustavy odpovídající
ustanovením norem VdS, zejména VdS 2092 a VdS 2100.
Respektujte také předpisy místně příslušného dodavatele
elektrické energie.
10.2 Elektrické připojení
Tato řídící jednotka je schválena pro připojení na klasickou
energetickou soustavu TN.
Odpojení prostřednictvím nadproudové ochrany
(DIN VDE 0100/část 410) je možno použít jako ochranné opatření
proti nepřímému dotyku.
Není přípustné použití ochranných jističů
k jištění přívodu na soustavy spadající do
Pozor
působnosti norem VdS s ohledem na zvláštní
aspekty jejich ochrany.
Mohou vyvstat požadavky na odlišná, popř. dodatečná
preventivní opatření týkající se případů zvláštních konfigurací
rozvodných sítí jako např. IT nebo ITT, které mohou vyvolat
nutnost provedení změn na řídící jednotce.
Napájecí kabel je třeba dimenzovat na nadproudovou a zkratovou
ochranu dle ustanovení normy DIN VDE 0100, část 430.
Ochranné zařízení v nízkonapět'ové rozvodné soustavě a
v soustavě nouzového napájení musí být provedeno s ohledem
na citlivost pojistky NH zabudované v řídící jednotce hasicího
čerpadla.
Kabely pro soustavy spadající do působnosti norem VdS zvolte
a instalujte tak, aby byly funkční i případě vypuknutí požáru
(protipožární krytí E 30 nebo E 90 nebo kabely uchovávající si
svou funkčnost E 90).
Přívod napájecího napětí na přívodní svorky X0 se děje přes
aplikované pole rotující ve směru pohybu hodinových ručiček.
Viz přiložené schéma zapojení.
Sdružená napětí lze odečítat na voltmetru pomocí vstupního
přepínače.
10.3 Připojení motoru
Velikost kabelů vyvedených z řídící jednotky k motoru hasicího
čerpadla musí odpovídat specifikaci normy DIN VDE 0100, část
430, aby byla zajištěna zkratová ochrana a splněna podmínka
dovoleného úbytku napětí. Stávající nadproudové relé
výkonového obvodu motoru nezpůsobí při své aktivaci odpojení
(požadavek VdS), nýbrž aktivuje pouze poruchovou signalizaci.
Výrobce dodává řídící jednotku s výstupem na motor hasicího
čerpadla s nastavením na "otáčení proti směru pohybu
hodinových ručiček".
Některá ponorná čerpadla však vyžadují
nastavení motoru na otáčení ve směru pohybu
Pozor
hodinových ručiček (viz informace výrobce
čerpadla nebo proveď zkušební provoz).
Ke změně na směr otáčení ve směru pohybu hodinových ručiček
přepojte dva fázové vodiče vnějšího připojení ve svorkovnici
motoru X1. Viz schéma zapojení.
