11.5 Indikácia hladiny
(Voliteľné)
Hladinu monitoruje nasledovné zariadenie:
• tyčinková elektróda (tlaková nádoba)
• plavákový spínač (voliteľné).
11.5.1 Hladinu monitoruje tyčinková elektróda
Je možné použit' 4-kolíkovú tyčinkovú elektródu v kombinácii
s príslušným elektródovým relé na monitorovanie hladiny
v tlakovej nádobe.
E0 E3

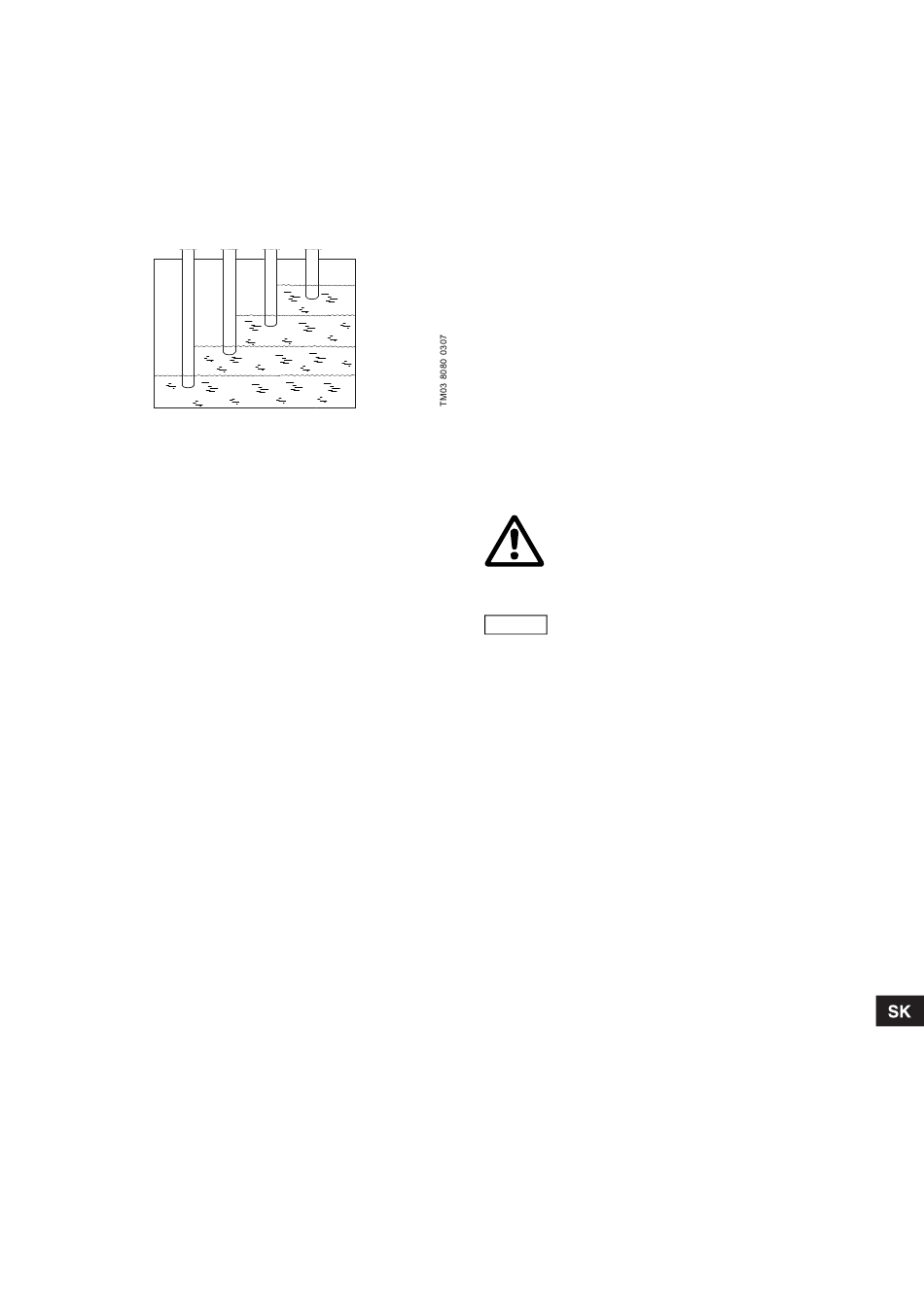

Obr. 7 Schematický náčrt 4-kolíkovej tyčinkovej elektródy
Ak sa vo vode nachádzajú len elektródy E3 a E0, svieti signálka
H14 (minimálna hladina vody).
Ak je v dôsledku vzostupu hladiny vo vode ponorená aj elektróda
E2, svieti signálka H15 (normálna hladina vody).
Signálka H16 (maximálna hladina vody) sa rozsvieti, keď hladina
vody dosiahne maximum (elektróda E1 je vo vode).
Táto signálka bude svietit' až do chvíle, kým hladina vody
neklesne pod úroveň elektródy E1.
Potom sa rozsvieti signálka H15 (normálna hladina vody).
Signálka H14 (minimálna hladina vody) sa rozsvieti, keď hladina
klesne pod elektródu E3. Táto signálka bude svietit' až do chvíle,
kým hladina vody opät' nedosiahne úroveň elektródy E2.
Dĺžka tyčinkovej elektródy je 500 mm. Elektróda E0 funguje ako
referenčná elektróda. Požadovanú hysterézu medzi jednotlivými
spínacími bodmi je možné dosiahnut' individuálnou úpravou dĺžok
elektród E1, E2 a E3.
11.5.2 Indikácia hladiny pomocou plavákového spínača
Na jednoduché monitorovanie hladiny vody v tlakovej nádobe,
prechodnej nádrži, akumulačnej nádrži a pod., kde postačuje
spínacia hysteréza 120 mm, je možné použit' plavákový spínač.
Oba spínače (min. and max.) plavákového spínača sú pri
normálnej hladine vody v zopnutom stave. Na riadiacom paneli
nie je žiadna indikácia vodnej hladiny.
Keď hladina vody dosiahne maximálnu úroveň, kontakty horného
spínača sa rozopnú a rozsvieti sa signálka H18 (maximálna
hladina vody).
Táto signálka bude svietit' až do chvíle, kým hladina vody opät'
neklesne pod tento spínací bod.
Pri poklese hladiny vody pod minimálnu úroveň sa kontakty
spodného spínača rozopnú a rozsvieti sa signálka
H17 (minimálna hladina vody). Táto signálka bude svietit' až do
chvíle, kým hladina vody opät' nestúpne nad tento spínací bod.
11.5.3 Bezpotenciálová signalizácia
• Tyčinková elektróda (E3) na signalizáciu minimálnej hladiny
vody: 1 prepínací kontakt.
• Tyčinková elektróda (E2) na signalizáciu normálnej hladiny
vody: 1 prepínací kontakt.
• Tyčinková elektróda (E1) na signalizáciu maximálnej hladiny
vody: 1 prepínací kontakt.
• Plavákový spínač pre signalizáciu minimálnej hladiny vody:
1 prepínací kontakt.
• Plavákový spínač pre signalizáciu maximálnej hladiny vody:
1 prepínací kontakt.
E2 E1

11.6 Ventil s el. pohonom

(Voliteľné)
Tento ventil otvorte stlačením tlačidla S15 (otvorenie ventilu s el.
pohonom). Ventil sa vypne pri dosiahnutí koncovej polohy
pomocou medzného spínača a vtedy sa rozsvieti signálka
H20 (ventil s el. pohonom otvorený).
Ventil zatvorte stlačením tlačidla S16 (zatvorenie ventilu s el.
pohonom).
Ventil sa vypína pri dosiahnutí koncovej polohy pomocou
medzného spínača a vtedy sa rozsvieti signálka H19 (ventil s el.
pohonom zatvorený).
Signálka H21 (porucha ventilu s el. pohonom) sa rozsvieti pri
aktivácii nadprúdovej ochrany motora ventilu. Táto signalizácia
len hlási poruchu a nemá za následok odstavenie ventilu
z prevádzky.
Po vychladnutí motora táto signalizácia zhasne.
11.6.1 Bezpotenciálová signalizácia
• Ventil s el. pohonom uzavretý:
1 prepínací kontakt.
• Ventil s el. pohonom otvorený:
1 prepínací kontakt.
• Porucha ventilu s el. pohonom:
1 prepínací kontakt.
12. Bežné kontroly
Upozornenie
Pred zahájením prác na riadiacej jednotke
CONTROL FS 1 bezpodmienečne vypnite prívod
elektrického prúdu a zabezpečte, aby ho nikto
nemohol nedopatrením zapnút'.
Striekací hasiaci systém stále udržujte
v bezchybnom stave, aby bol pripravený na
Dôležité
prevádzku podľa ustanovení príslušných smerníc
normy VdS 2092 6/87, príloha A6.
12.1 Týždenné kontroly
• Skontrolujte napätia v jednotlivých fázach vstupným
prepínačom a voltmetrom.
• Stlačte tlačidlo S5 (skúška signálok).
• Protipožiarne čerpadlo zapnete a vypnete stlačením tlačidiel
S2 (zapnutie protipožiarneho čerpadla) a S3
(vypnutie protipožiarneho čerpadla). Skontrolujte funkciu
prevádzkových signálok čerpadla H2 a H3.
• Aktiváciou tlakových spínačov B1 a B2 zapnete hasiace
čerpadlo do automatického prevádzkového režimu.
Skontrolujte funkciu prevádzkových signálok čerpadla H2
a H3.
• Pri poklese tlaku vypnite čerpadlo stlačením tlačidla
S3 (vypnutie protipožiarneho čerpadla). Rozsvieti sa signálka
H3 (ručné vypnutie čerpadla). Požadovanú hodnotu tlakových
spínačov prestavte spät' na menovitú požadovanú hodnotu.
Indikácia zmizne.
12.2 Mesačné kontroly
Postupujte rovnako ako pri týždenných kontrolách.
Skontrolujte ručnú a automatickú prevádzku voliteľných
jednotiek.
