5. Description fonctionnelle

Le signal de démarrage de la pompe incendie est transmis par
deux pressostats redondants. La pompe incendie peut unique-
ment être éteinte manuellement.
La commande de la pompe incendie a été conçue de façon à ce
que toute panne de moteur, par exemple à cause de la chaleur,
n'entraîne pas l'arrêt de la pompe, mais indique uniquement le
défaut et/ou transmet un signal libre de potentiel vers un centre
de gestion des défauts.
En plus de la pompe incendie, il est possible de commander tout
équipement auxiliaire certifié VdS.

6. Construction

Le coffret de commande en acier est protégé contre toute intru-
sion selon l'indice IP54. La couleur standard du coffret est rouge
(RAL 3000). La plaque de montage est faite d'une feuille d'acier
galvanisé de 3 mm d'épaisseur.
La conception du coffret dépend des options sélectionnées et de
la performance de la pompe incendie. Les dimensions du coffret
de commande dépendent du nombre d'options installées et du
type de montage (mural ou libre).
Les câbles des commandes montées au mur passent par les
presses-étoupes.
Les câbles des commandes en montage libre passent par un
châssis de 100 mm d'épaisseur et par une plaque inférieure en
trois pièces.

6.1 Panneau de commande

La conception du panneau de commande dépend des options
sélectionnées. Le panneau de commande possède un certain
nombre de composants standards (tous les modèles) et de com-
posants en option (options sélectionnées). Voir fig. 2 et les
tableaux ci-dessous.
V A
Fire pump

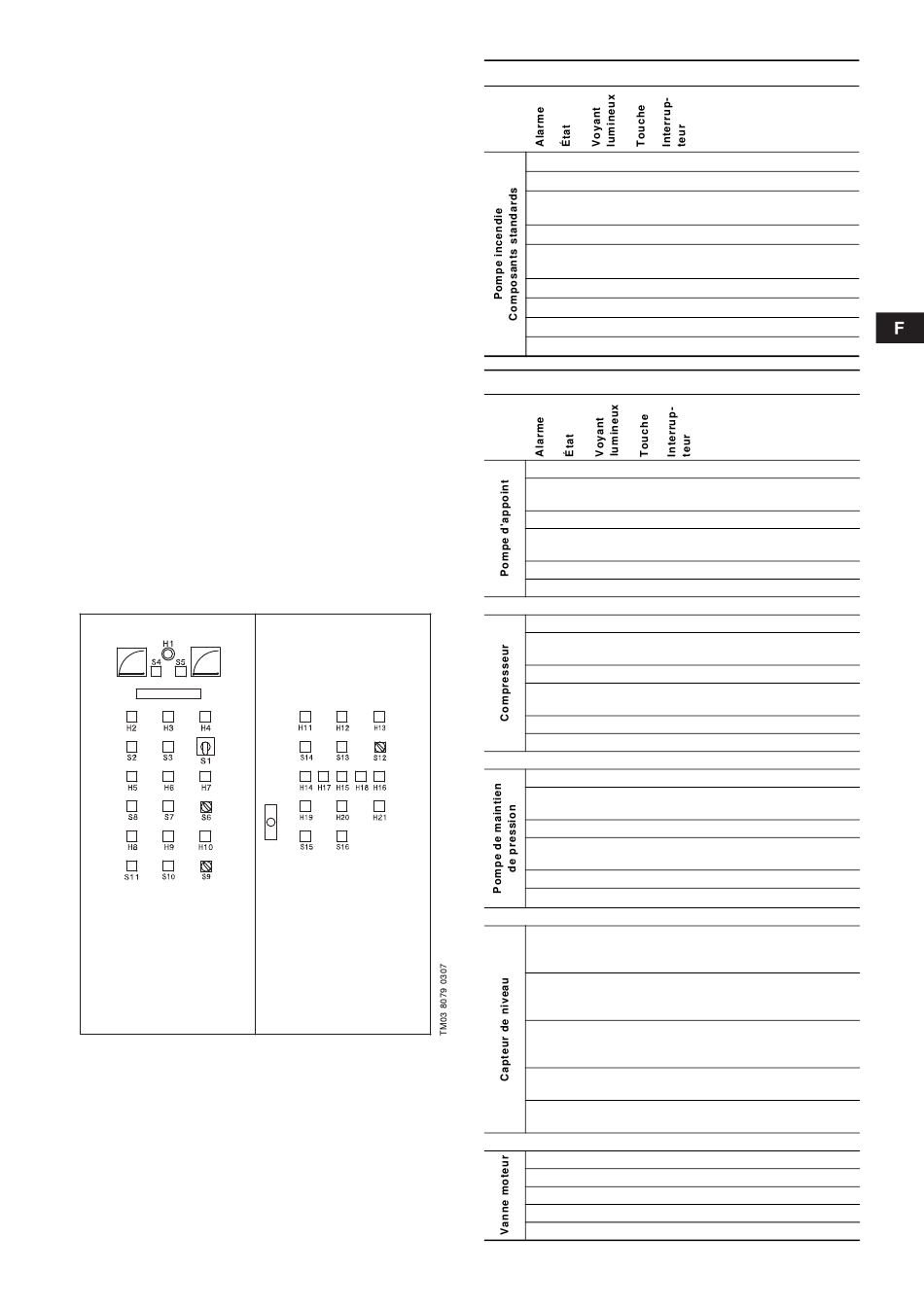

Fig. 2 Panneau de commande CONTROL FS 1
Commandes standards et voyants lumineux
Description
H1 Sirène (sonore).
H2 Blanc La pompe fonctionne.
La pompe est éteinte
H3 Bleu
manuellement.
H4 Jaune Défaut.
Voltmètre avec commuta-
S1
teur de phase.
S2 Pompe en marche.
S3 Pompe à l'arrêt.
S4 Sirène éteinte.
S5 Test voyant lumineux.
Commandes en option et voyants lumineux
Description
H5 Blanc La pompe fonctionne.
La pompe est éteinte
H6 Bleu
manuellement.
H7 Jaune Défaut.
Fonctionnement manuel/
S6
automatique.
S8 Pompe en marche.
S7 Pompe à l'arrêt.
H8 Blanc Le compresseur fonctionne.
Le compresseur est éteint
H9 Bleu
manuellement.
H10 Jaune Défaut.
Fonctionnement manuel/
S9
automatique.
S11 Compresseur en marche.
S10 Compresseur à l'arrêt.
H11 Blanc La pompe fonctionne.
La pompe est éteinte
H12 Bleu
manuellement.
H13 Jaune Défaut.
Fonctionnement manuel/
S12
automatique.
S14 Pompe en marche.
S13 Pompe à l'arrêt.
Niveau d'eau minimum
H14 Blanc (électrode dans le réservoir
de pression).
Niveau d'eau normal
H15 Blanc (électrode dans le réservoir
de pression).
Niveau d'eau maximum
H16 Blanc (électrode dans le réservoir
de pression).
Niveau d'eau minimum
H17 Blanc
(interrupteur à flotteur).
Niveau d'eau maximum
H18 Blanc
(interrupteur à flotteur).
H19 Blanc La vanne est fermée.
H20 Blanc La vanne est ouverte.
H21 Jaune Défaut.
S15 Vanne ouverte.
S16 Vanne fermée.
