11.5 Ukazování hladiny
(Volitelné)
Ukazování hladiny zajišt' u je následující zařízení:
• stonková elektroda (tlaková nádoba)
• plovákový spínač (volitelné).
11.5.1 Ukazování hladiny pomocí stonkové elektrody
4-kolíkovou stonkovou elektrodu lze použít v kombinaci
s příslušným elektrodovým relé k monitorování hladiny v tlakové
nádobě.
E0 E3

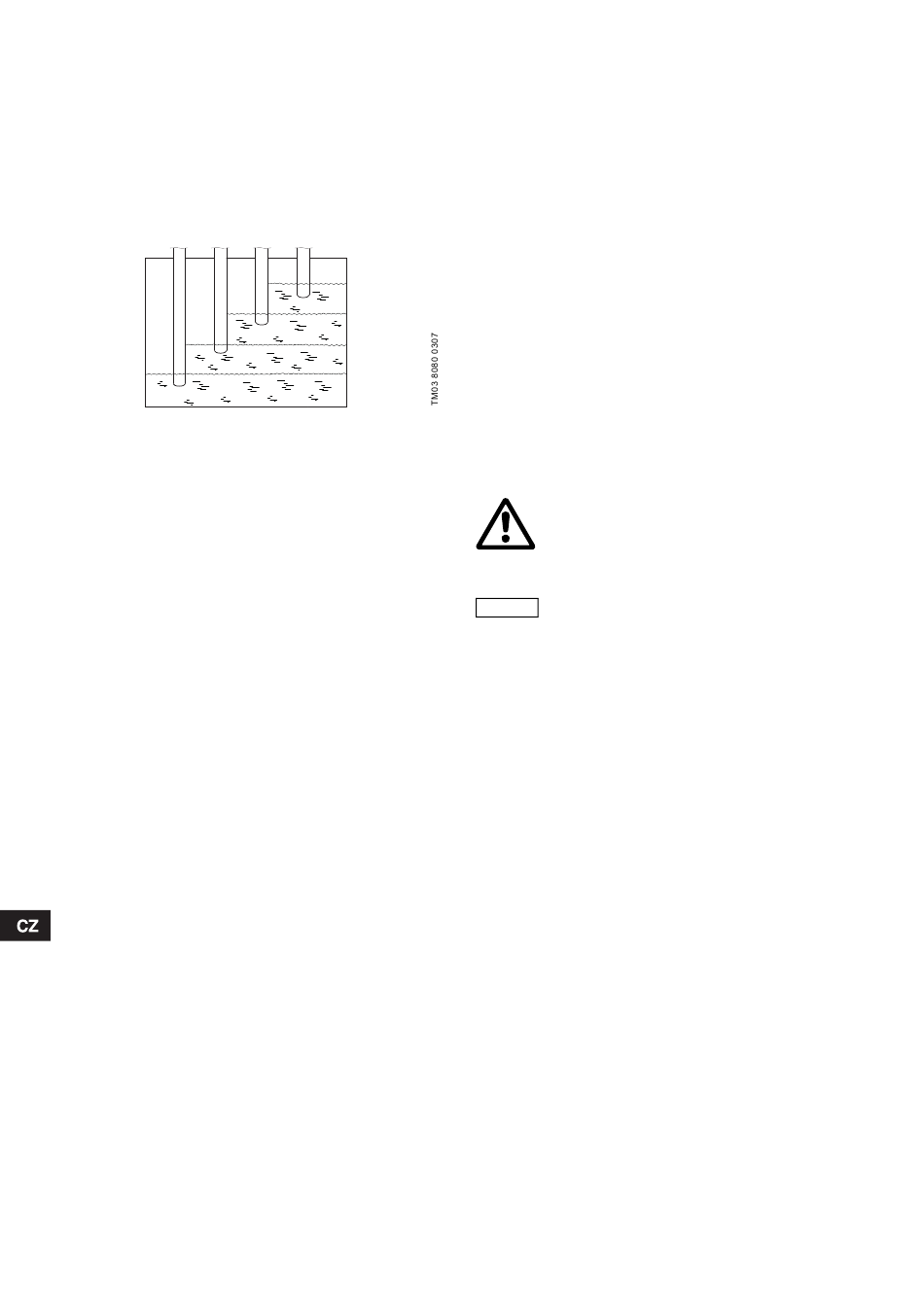

Obr. 7 Schematický náčrt 4-kolíkové stonkové elektrody
Pokud se ve vodě nacházejí pouze elektrody E3 a E0, svítí
signálka H14 (minimální hladina vody).
Je-li v důsledku vzestupu hladiny ve vodě ponořena rovněž
elektroda E2, svítí signálka H15 (normální hladina vody).
Signálka H16 (maximální hladina vody) se rozsvítí, jakmile
hladina vody dosáhne maxima (elektroda E1 je ve vodě).
Tato signálka bude svítit až do okamžiku, kdy hladina vody klesne
na úroveň elektrody E1.
Potom svítí signálka H15 (normální hladina vody).
Signálka H14 (minimální hladina vody) se rozsvítí, jakmile
hladina klesne pod elektrodu E3. Tato signálka bude svítit až do
okamžiku, kdy hladina vody dosáhne opět úrovně elektrody E2.
Délka stonkové elektrody je 500 mm. Elektroda E0 funguje jako
referenční elektroda. Požadovanou hysterezi mezi jednotlivými
spínacími body lze dosáhnout úpravou délek elektrod E1,
E2 a E3.
11.5.2 Ukazování hladiny prostřednictvím plovákového
spínače
Ke snadnému monitorování hladiny vody v tlakové nádobě,
akumulační nádrži apod., kde dostačuje spínací hystereze
120 mm, je možno použít plovákový spínač.
Oba spínače (min. a max.) plovákového spínače jsou při normální
hladině vody v sepnutém stavu. Na ovládacím panelu není žádná
indikace vodní hladiny.
Jakmile hladina vody dostoupí na maximální úroveň, kontakty
horního spínače se rozepnou a rozsvítí se signálka
H18 (maximální hladina vody).
Tato signálka bude svítit až do okamžiku, kdy hladina zase klesne
pod tento spínací bod.
Při poklesu hladiny vody pod minimální úroveň se kontakty
spodního spínače rozepnou a rozsvítí se signálka H17 (minimální
hladina vody). Tato signálka bude svítit až do okamžiku, kdy
hladina zase stoupne nad tento spínací bod.
11.5.3 Bezpotenciálová signalizace
• Stonková elektroda (E3) pro detekci minimální hladiny vody:
1 přepínací kontakt
• Stonková lektroda (E2) pro detekci normální hladiny vody:
1 přepínací kontakt
• Stonková elektroda (E1) pro detekci maximální hladiny vody:
1 přepínací kontakt
• Plovákový spínač pro signalizaci minimální hladiny vody:
1 přepínací kontakt
• Plovákový spínač pro signalizaci maximální hladiny vody:
1 přepínací kontakt.
92
E2 E1
11.6 Šoupátko s elektropohonem
(Volitelné)
Toto šoupátko otevřete stisknutím tlačítka S15 (otevírání el.
šoupátka). Servomotor šoupátka vypíná při dosažení koncové
polohy prostřednictvím mezního spínače, načež se rozsvítí
signálka H20 (el. šoupátko otevřeno).
Šoupátko zavřete stisknutím tlačítka S16 (zavírání el. šoupátka).
Servomotor šoupátka vypíná při dosažení koncové polohy
prostřednictvím příslušného mezního spínače, načež se rozsvítí
signálka H19 (el. šoupátko zavřeno).
Signálka H21 (porucha el. šoupátka) se rozsvítí při aktivaci
nadproudové ochrany servomotoru šoupátka. Tato indikace
pouze hlásí poruchu a nemá za následek odstavení šoupátka
z provozu.
Po vychladnutí servomotoru signálka zhasne.
11.6.1 Bezpotenciálová signalizace
• Šoupátko se servomotorem uzavřeno:
1 přepínací kontakt
• Šoupátko se servomotorem otevřeno:
1 přepínací kontakt
• Porucha šoupátka se servomotorem:
1 přepínací kontakt
12. Běžné kontroly
Varování
Před zahájením práce na řídící jednotce
CONTROL FS 1 bezpodmínečně vypněte přívod
elektrického proudu a zajistěte jej proti
náhodnému zapnutí.
Sprchovací hasicí systém udržujte stále ve stavu
provozní připravenosti podle ustanovení
Pokyn
příslušných směrnic zakotvených v normě
VdS 2092 6/87, příloha A6.
12.1 Týdenní kontroly
• Zkontrolujte napětí v jednotlivých fázích. K tomu použijte
vstupní přepínač a voltmetr.
• Stiskněte tlačítko S5 (zkouška signálek).
• Stisknutím tlačítek S2 (zapínání hasicího čerpadla) a
S3 (vypínání hasicího čerpadla) zapněte a vypněte hasicí
čerpadlo. Zkontrolujte funkci provozních signálek čerpadla H2
a H3.
• Aktivací tlakových spínačů B1 a B2 zapněte hasicí čerpadlo
do automatického provozního režimu. Zkontrolujte funkci
provozních signálek čerpadla H2 a H3.
• Při poklesu tlaku vypněte čerpadlo stisknutím tlačítka
S3 (vypínání hasicího čerpadla). Signálka H3 (ruční vypnutí
čerpadla) musí svítit. Požadovanou hodnotu tlakových
spínačů přestavte zpět na jmenovitou požadovanou hodnotu.
Světelná indikace zhasne.
12.2 Měsíční kontroly
Proveďte stejné kontrolní úkony jako při týdenních kontrolách.
Zkontrolujte ruční a automatický provoz volitelných jednotek.
