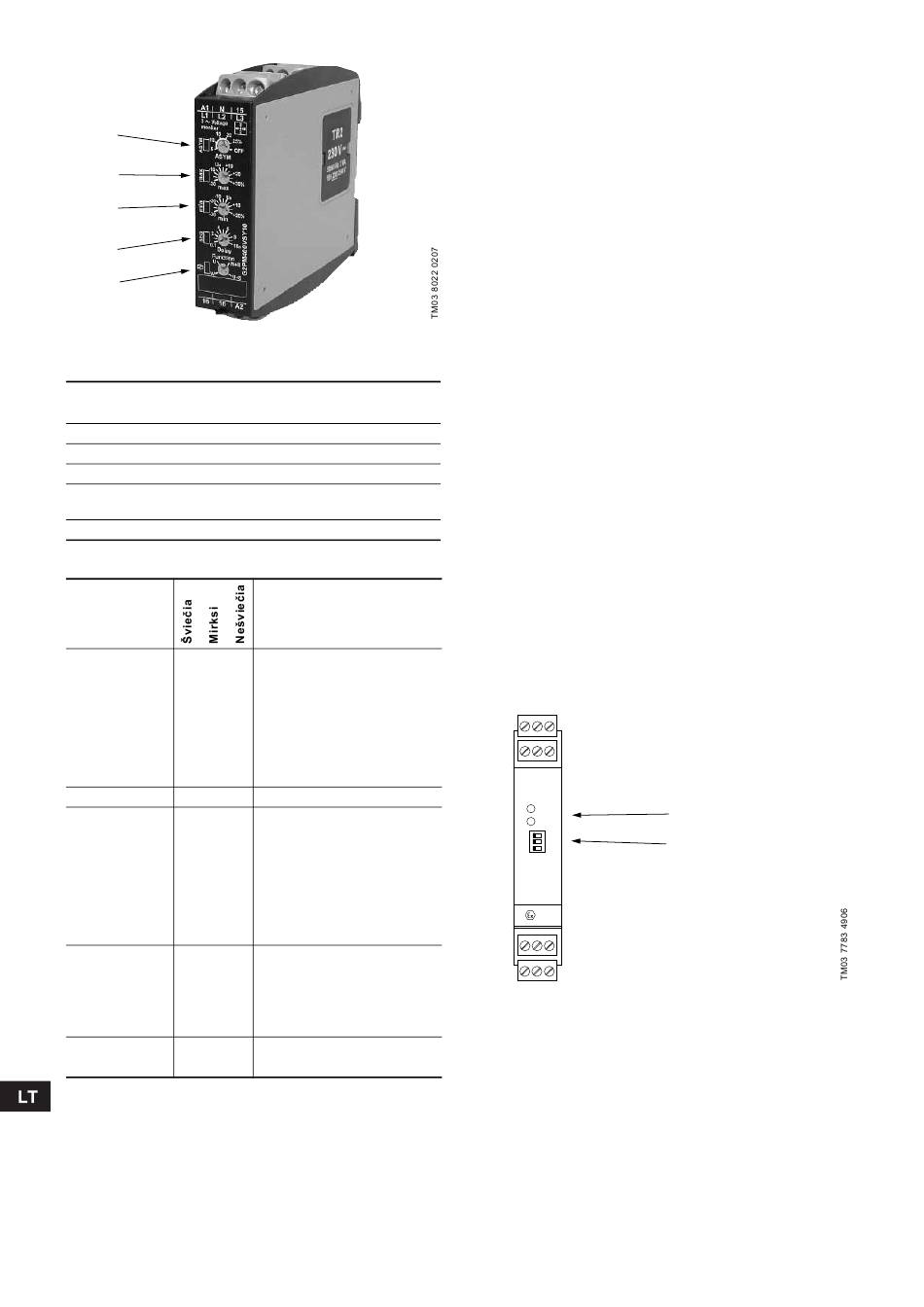

4 pav. Fazių sutrikimo relės reguliatoriai ir indikatoriai
Reguliatoriai
Nustatymo
Poz. Aprašymas
diapazonas
1 Asimetrija nuo 5 iki 25 %
2 Maksimumas nuo –20 iki +30 %
3 Minimumas nuo –30 iki +20 %
nuo 0,1 iki 10
4 Uždelsimas
sekundžių
5 Funkcija U, W, U+S, W+S
Indikatoriai (LED)
Poz. Spalva
•
•
1 Raudonas
•
2 - - -
•
•
3 Raudonas
•
•
•
4 Raudonas
•
•
5 Geltonas
•
106
Kontrolinė vertė
10 %
–5 %
–10 %
5 sekundės
U+S
Aprašymas
Asimetrija nustatyto diapazono
ribose
Asimetrija už nustatyto
diapazono ribų, bet dar
neviršytas uždelsimo laikas
Asimetrija už nustatyto
diapazono ribų ir jau viršytas
uždelsimo laikas
Šis LED nenaudojamas
Įtampa didesnė už nustatytą
minimalią vertę
Įtampa mažesnė už nustatytą
minimalią vertę, bet dar
neviršytas uždelsimo laikas
Įtampa mažesnė už nustatytą
minimalią vertę ir jau viršytas
uždelsimo laikas
Normali būsena
Fazių/įtampos sutrikimas, bet
dar neviršytas uždelsimo laikas
Fazių/įtampos sutrikimas arba
pasikeitęs fazių eiliškumas
Išėjimo relė padėtyje "įjungta"
Išėjimo relė padėtyje "išjungta"

8.2.1 Veikimo principas

Normaliomis sąlygomis LED poz. 5 (išėjimo relė) šviečia, o visi
kiti LED nešviečia.
Per mažos įtampos sekimas
Jei įtampa nukrinta žemiau nustatytos minimalios vertės (–10 %),
įsijungia laiko relė ir pradeda mirksėti LED poz. 3 (min.).
Jei praėjus uždelsimo laikui įtampa vis dar yra mažesnė už
nustatytą minimalią vertę, LED poz. 3 pradeda šviesti nuolat ir
išėjimo relė persijungia į išjungtą padėtį (LED poz. 5 užgęsta).
Išėjimo relė automatiškai perjungiama į įjungtą padėtį, kai įtampa
viršija maksimumo reguliatoriumi, poz. 2, nustatytą vertę.
Fazių eiliškumo ir fazės dingimo sekimas
Jei vienoje fazėje dingsta įtampa, įsijungia laiko relė ir pradeda
mirksėti LED SEQ poz. 4. Jei praėjus uždelsimo laikui sutrikimas
dar yra , LED poz. 4 pradeda šviesti nuolat ir išėjimo relė
persijungia į išjungtą padėtį (LED poz. 5 užgęsta).
Jei užregistruojamas fazių eiliškumo pasikeitimas
(LED poz. 4 šviečia), išėjimo relė iš karto persijungia į išjungtą
padėtį (LED poz. 5 užgęsta).
Asimetrijos sekimas
Jei įtampų tarp fazių asimetrija viršija ASYM reguliatoriumi
nustatytą vertę (10 %), įsijungia laiko relė ir pradeda mirksėti
LED ASYM poz. 1. Jei praėjus uždelsimo laikui asimetrija dar yra,
LED poz. 1 pradeda šviesti nuolat ir išėjimo relė persijungia į
išjungtą padėtį (LED poz. 5 užgęsta).
Maitinimo linijos neutralaus laido nutrūkimas užregistruojamas
kai tik atsiranda asimetrija tarp įtampų tarp fazių ir neutralaus
laido. Jei asimetrija viršija vertę, nustatytą ASYM reguliatoriumi,
procedūra vyksta, kaip aprašyta.
8.2.2 Nulinio potencialo signalizavimas
Maitinimo sutrikimas: 1 persijungiantis kontaktas.
8.3 Slėgio daviklių monitoringo modulis
(tik WM versijose)
Abiejų slėgio daviklių monitoringo modulis tikrina, ar kabeliuose ir
laiduose iki slėgio daviklių nėra nutrūkęs kontaktas, ir ar įėjimo
kontaktuose nėra trumpojo jungimo.
Modulis įjungia priešgaisrinį siurblį, jei sumažėja slėgis.
10 11 12
7 8 9
Pwr
1
NO NC
1 off WB
off
SC
4 5 6
1 2 3
5 pav. Slėgio daviklių monitoringo modulis
Nutrūkus kontaktui arba esant trumpajam jungimui, įsijungia
sirena, užsidega indikatorius H4 (priešgaisrinio siurblio
sutrikimas) ir suveikia nulinio potencialo bendro sutrikimo
signalizavimo relė.
LED indikatoriai
Jungikliai
